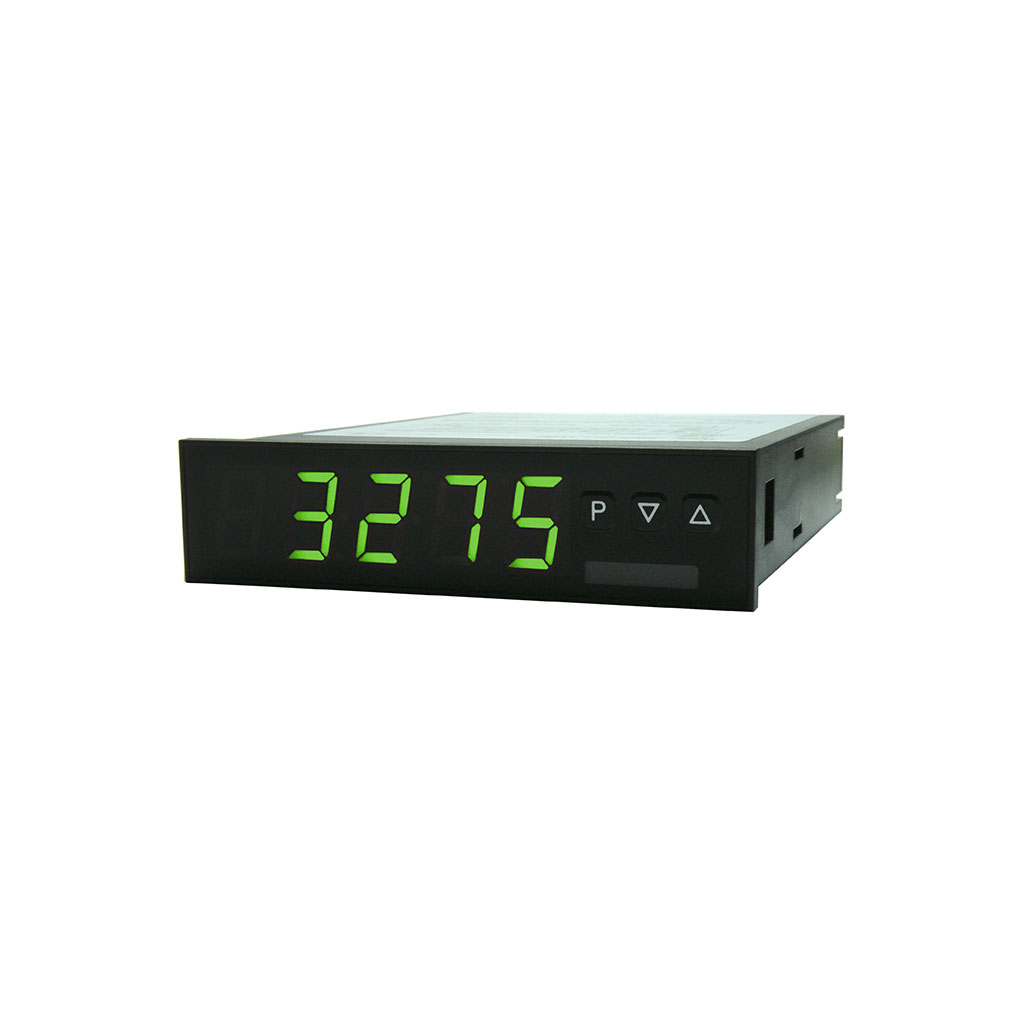

DatenblattDas IM3-3VR5B.0002.S70xD ist eine 5-stellige Anzeige zur
Messung von Gleichspannungssignalen über Shunt und einer
visuellen Grenzwertüberwachung über das Display. Die Konfiguration erfolgt über drei Fronttaster oder mittels einer optionalen PC-Software. Optional stehen ein Analogausgang, Schnittstellen RS232/RS485 und zwei Schaltpunkte zur Verfügung. Auswählbare Softwarefunktionen und eine direkte Grenzwertverstellung im Betriebsmodus runden das Gerätekonzept ab.
| Größe | 96 x 24 mm |
| Anzeige | 5-stellig 14 mm Ziffernhöhe Farbe: rote, grüne, orange oder blaue Anzeige |
| Anzeigebereich | -19999 bis 99999 |
| Bedienung | frontseitige Tastatur Schutzart IP65 |
| Eingänge | 0-60 mV / Messspanne -5 bis 75 mV 0-150 mV / Messspanne -15 bis 180 mV 0-300 mV / Messspanne -30 bis 360 mV 0-1000 mV / Messspanne -100 bis 1200 mV |
| Analogausgang | 0/4-20 mA / 0-10 VDC / 16 Bit Alternativ Schnittstelle RS232/RS485 |
| Schaltausgang | 1 oder 2 Wechslerrelais 250 VAC / 2 AAC ; 30 VDC / 2 ADC |
| Schnittstelle | RS232 oder RS485 galvanisch getrennt Alternativ Analogausgang |
| Spannungsversorgung | 10-40 VDC / 18-30 VAC 50/60Hz 100-240 VAC 50/60 Hz / DC +/- 10% |
| Geberversorgung | – |
| Software-Eigenschaften |
|
