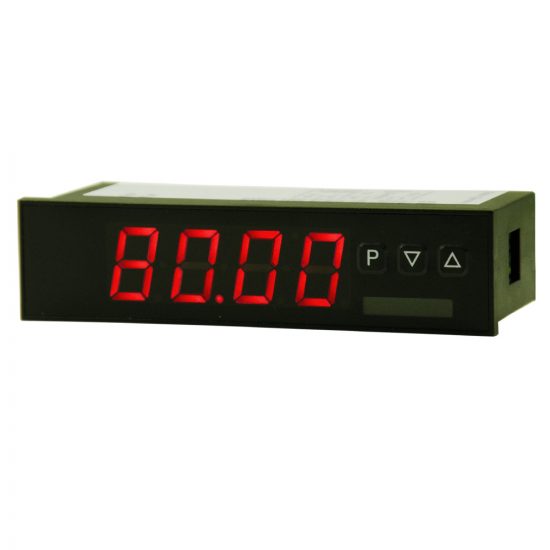

DatenblattDas IM3-3VR5B.0004.S70xD ist eine 5-stellige Digitalanzeige zur Messung von Wechselspannungs-/Wechselstromsignalen TRMS und visueller Grenzwertüberwachung über das Display. Die Konfiguration erfolgt über 3 Fronttaster oder mittels einer optionalen PC-Software. Optional stehen die Schnittstellen RS232/RS485, ein Analogausgang und 2 Schaltpunkte zur Verfügung. Auswählbare Softwarefunktionen und eine direkte Grenzwertverstellung im Betriebsmodus runden das Gerätekonzept ab.
| Größe | 96 x 24 mm |
| Anzeige | 5-stellig 14 mm Ziffernhöhe Farbe: rote, grüne, orange oder blaue Anzeige |
| Anzeigebereich | -19999 bis 99999 |
| Bedienung | frontseitige Tastatur Schutzart IP65 |
| Eingänge | Wechselspannung / Wechselstrom echt effektiv RMS 50 VAC, 5 AAC |
| Analogausgang | 0/4-20 mA / 0-10 VDC / 16 Bit Alternativ Schnittstelle RS232/RS485 |
| Schaltausgang | 1 oder 2 Wechslerrelais 250 VAC / 2 AAC ; 30 VDC / 2 ADC |
| Schnittstelle | RS232 oder RS485 galvanisch getrennt Alternativ Analogausgang |
| Spannungsversorgung | 10-40 VDC / 18-30 VAC 50/60Hz 100-240 VAC 50/60 Hz / DC +/- 10% |
| Geberversorgung | – |
| Software-Eigenschaften |
|
