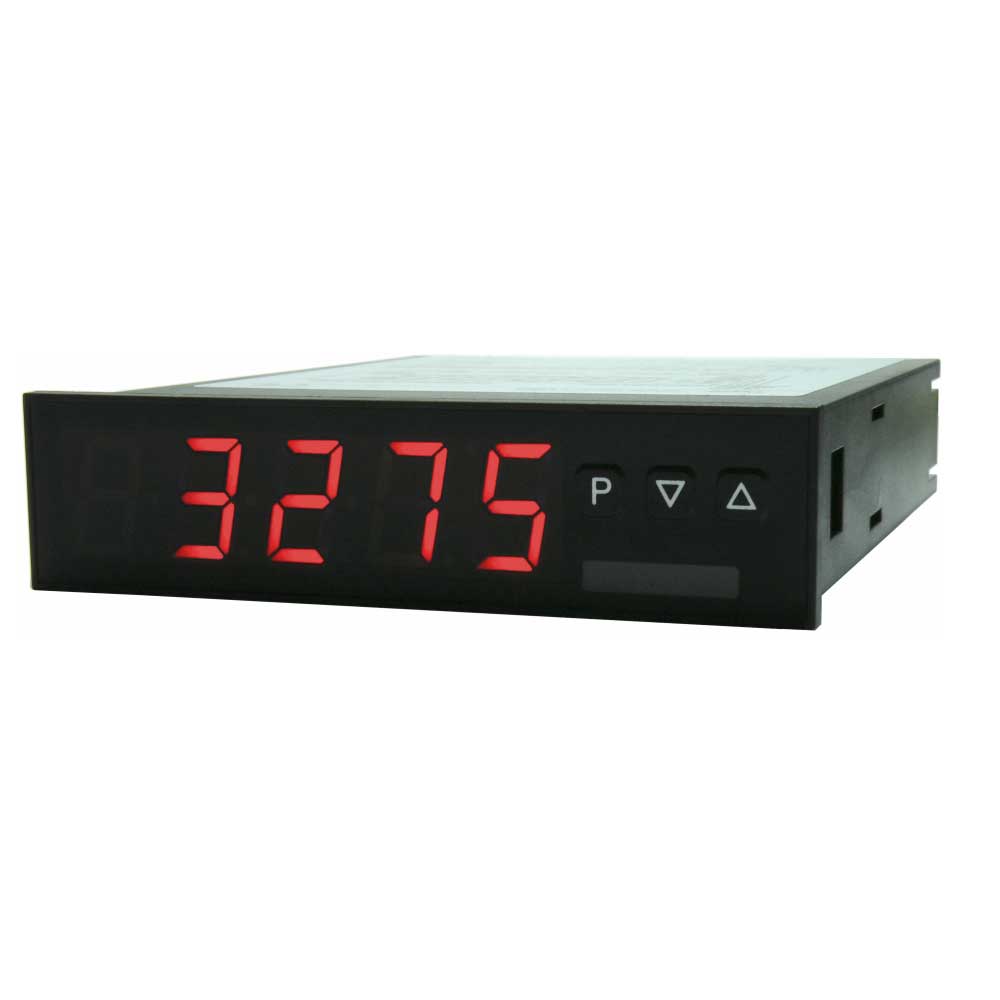

DatenblattDas IM3-3VR5B.0006.S70xD ist eine 4-stellige Anzeige zur Längen-/Pegelmessung mittels Widerständen bis 100 kOhm und zur visuellen Grenzwertüberwachung über das Display.
Die Konfiguration erfolgt über drei Fronttaster oder mittels einer optionalen PC-Software. Optional stehen zwei Analogausgänge, die Schnittstellen RS232/RS485, ein Digitaleingang und auch 2 Schaltpunkte zur Verfügung. Auswählbare Softwarefunktionen, eine direkte Grenzwertverstellung im Betriebsmodus und die kompakte Einbautiefe von 74 mm bilden ein äußerst solides
Gerätekonzept.
| Größe | 96 x 24 mm |
| Anzeige | 5-stellig 14 mm Ziffernhöhe Farbe: rote, grüne, orange oder blaue Anzeige |
| Anzeigebereich | -19999 bis 99999 |
| Bedienung | frontseitige Tastatur Schutzart IP65 |
| Eingänge | Widerstand 0…1 kOhm Messspanne 0…1,1kOhm 0…10kOhm Messspanne 0…11kOhm 0…100kOhm Messspanne 0…110kOhm |
| Analogausgang | 0/4-20 mA / 0-10 VDC / 16 Bit Alternativ Schnittstelle RS232/RS485 |
| Schaltausgang | 2 Wechslerrelais 250 VAC / 2 AAC ; 30 VDC / 2 ADC |
| Schnittstelle | RS232 oder RS485 galvanisch getrennt Alternativ Analogausgang |
| Spannungsversorgung | 10-40 VDC / 18-30 VAC 50/60Hz 100-240 VAC 50/60 Hz / DC +/- 10% |
| Geberversorgung | – |
| Software-Eigenschaften |
|
