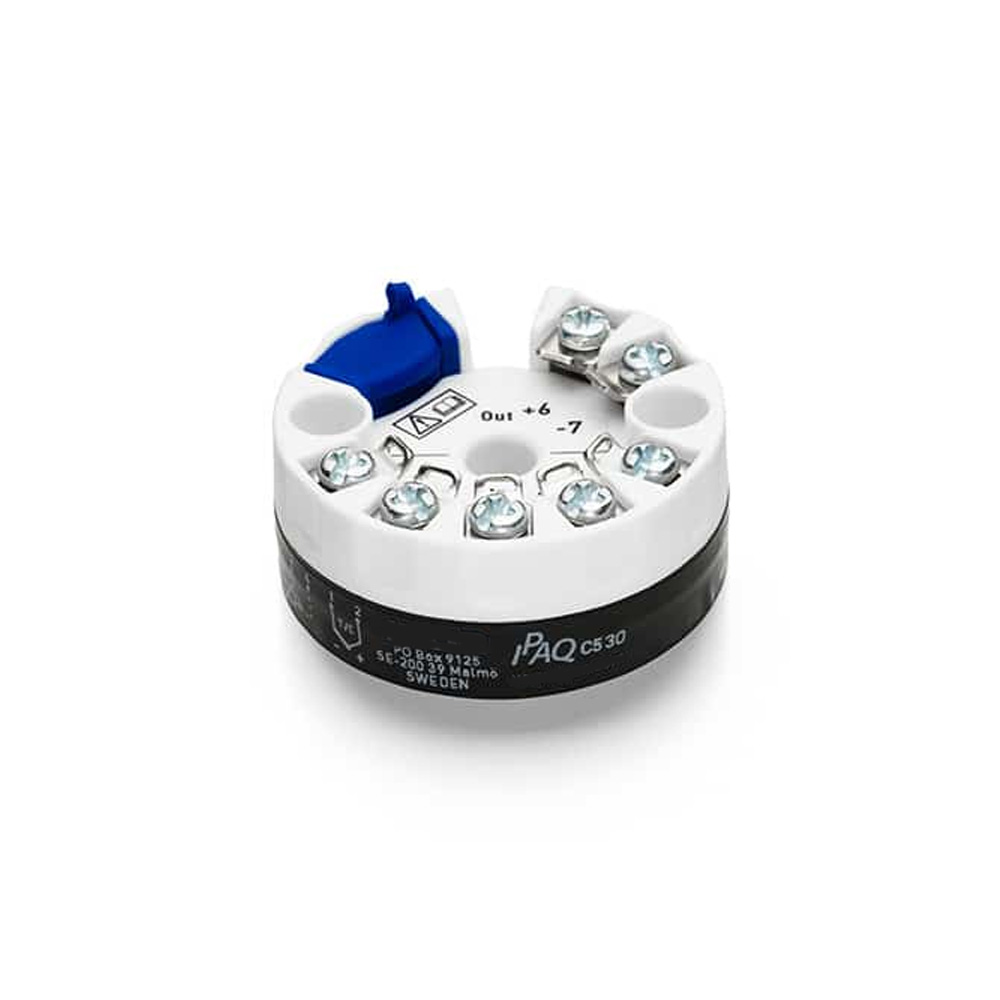

DatenblattDie Transmitter der Serie IPAQ-C530 sind universelle Zweidrahttransmitter für Temperatur- und andere Messanwendungen, mit galvanischer Trennung, für höchste Anforderungen an Flexibilität, Genauigkeit und Zuverlässigkeit.
IPAQ-C530 sind voll HART 7-kompatibel, mit der Kommunikation über das HART-Protokoll. Das robuste Design bietet hohe Vibrationsfestigkeit und eine überdurchschnittliche Störsicherheit gegen elektromagnetische Einflüsse, auch unter den anspruchsvollsten Bedingungen.
Der IPAQ-C530 ist erhältlich mit ATEX- und IEC Ex-Zertifizierungen für eine breite Palette von Anwendungen. Die Transmitter auch können per App „INOR-Connect“ über NFC® und Bluetooth® (mit INOR-BT) konfiguriert und überwacht werden.
Technische Daten
| Typ | Kopftransmitter |
| Eingang | RTD, T/E, mV, Ohm |
| Eingang RTD | Pt100, Pt1000, Ni100, Ni120, Ni1000, Cu10 |
| Eingang Thermoelement | Typ B, C, D, E, J, K, N, R, S, T |
| Transmittertyp | Digital |
| Ausgangssignal | 4-20 mA, HART Protokoll |
| Galvanische Isolierung | 1.5 kV |
| Eingangsanschlüsse | 1 Sensor |
| Sensoranschluss | 2-, 3-, 4-Leiter |
| Versorgungsspannung | IPAQ-C530: 8,5 … 36 VDC IPAQ-C530X: 8,5 … 30 VDC |
| Zulassung | ATEX, IECEx |
| HART® Kompatibilität | Vollständig kompatibel mit dem HART® 7 Protokoll als auch mit den Vorgängern HART® 6 and 5. |
| Typische Genauigkeit | max. ±0.08°K oder ±0.08% der Spanne |
| Langzeitstabilität | max. Drift ± 0.02% der Spanne / Jahr |
| Konfiguration | ConSoft, INOR Connect oder EDD, DTM / FDT-System |
| Drahtlose Verbindung | NFC® und Bluetooth® * |
| Schwingungsfestigkeit | IEC 60068-2-6, 10 g |
| EMV | EN 61326-1 und EN 61326-2-3 |
| Feuchtigkeitsbeständigkeit | 0…98% RH (nicht kondensierend) |
| Umgebungstemperatur | –40…+85 °C / -40…+185 °F |
| Betriebsstundenzähler | für verstrichene Betriebszeit |
| Ausgangssimulation | Festwert für max. 15 Minuten |
| Messintervall | 0.17 bis 90 s (Standard 0.9 s) (3-Draht-RTD) |
| Minimale Messspanne | 20°C |
| Nullpunkteinstellung | Über den ganzen Messbereich |
| Sensorfehler | gemäß NAMUR NE43 |
* Bluetooth® Kommunikation über ICON-BT
