| Größe | 96 x 48 mm |
| Anzeige | 5-stellig 14 mm Ziffernhöhe Farbe: rot |
| Anzeigebereich | -9999 bis 99999 |
| Bedienung | frontseitige Tastatur Schutzart IP54 |
| Eingänge | Spannung 0-10VDC Strom 0/4-20mA Shunt 15, 35, 75, 150, 300, 500, 1250, 2500mV Pt100 2-/3-/4-Leiter -200,0…850,0°C Thermoelement Typ L, J, K, B, S, N, E, R, T Widerstand 100Ohm, 1kOhm, 10 kOhm Digitaleingang: <2.4V OFF, >10V ON, max. 30 VDC |
| Analogausgang | 0-20 mA Bürde ≤500Ohm 12Bit 4-20 mA Bürde ≤500Ohm 12Bit 0-10 VDC Bürde ≥100kOhm 12Bit |
| Schaltausgang | 2 oder 4 Wechslerrelais 250 V / 5 AAC, 30 V / 5 ADC |
| Schnittstelle | RS232 oder RS485 galvanisch getrennt |
| Spannungsversorgung | 10-40 VDC / 18-30 VAC 50/60Hz 100-240 VAC 50/60 Hz / DC +/- 10% |
| Geberversorgung | 24 VDC / 50 mA 10 VDC / 20 mA |
| Software-Eigenschaften |
|

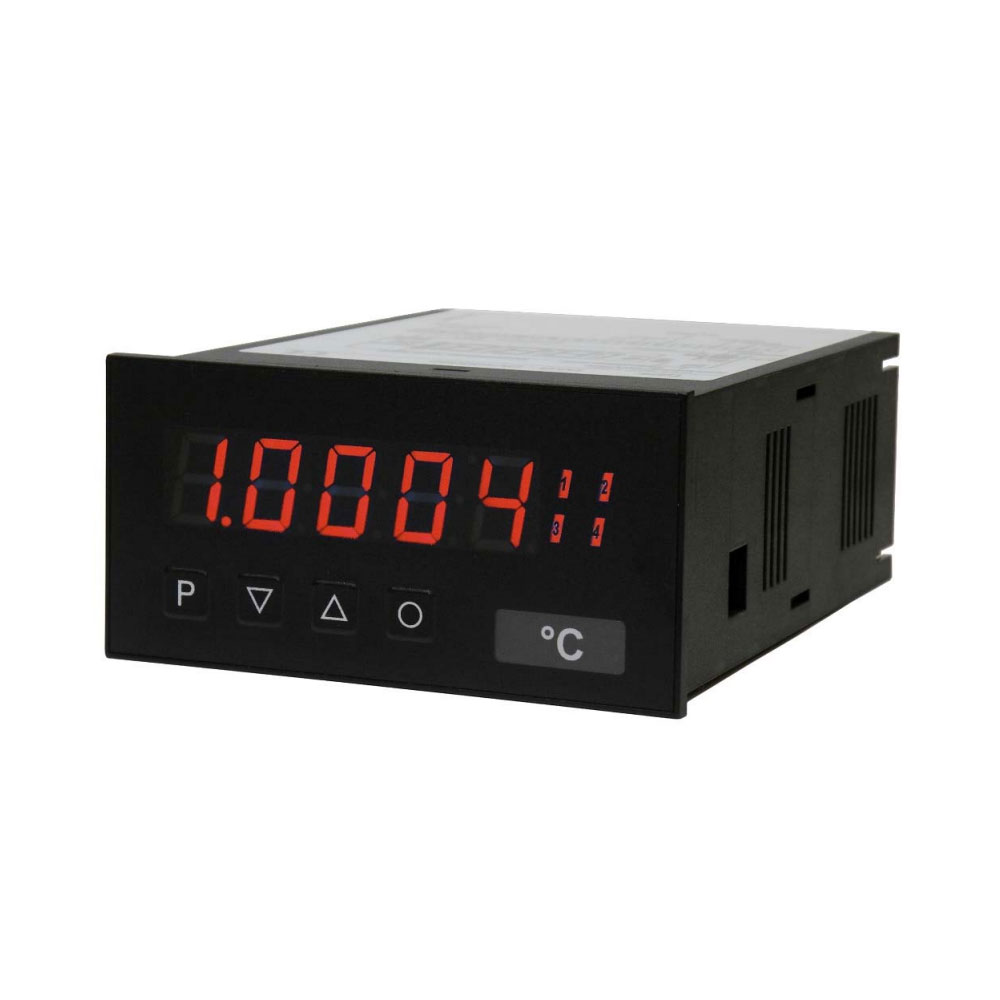

IPU5 Universal Messgerät 96 x 48 mm
Das IPU5.000X.1S70D ist eine 5-stellige Anzeige für den direkten Anschluss von verschiedensten Sensoren. Die Konfiguration erfolgt über 4 Fronttaster oder mittels der optionalen PC-Software PM-TOOL. Optional stehen zur Überwachung von Grenzwerten bis zu 4 Wechslerrelais, eine Transmitterspeisung, die Schnittstellen RS232/RS485 für den Datentransfers vom/zum Gerät und die Analogausgänge 0-10 VDC, 4-20 mA oder 0-20 mA zur Verfügung. Eine Hold/Tara-Funktion über die Tastatur, auswählbare Softwarefunktionen und die 24 Bit Auflösung kennzeichnen ein bewährtes Gerät für den industriellen Einsatz.
 Datenblatt
|
|
Bedienungsanleitung
|
| Größe | 96 x 48 mm |
| Anzeige | 5-stellig 14 mm Ziffernhöhe Farbe: rot |
| Anzeigebereich | -9999 bis 99999 |
| Bedienung | frontseitige Tastatur Schutzart IP54 |
| Eingänge | Spannung 0-10VDC Strom 0/4-20mA Shunt 15, 35, 75, 150, 300, 500, 1250, 2500mV Pt100 2-/3-/4-Leiter -200,0…850,0°C Thermoelement Typ L, J, K, B, S, N, E, R, T Widerstand 100Ohm, 1kOhm, 10 kOhm Digitaleingang: <2.4V OFF, >10V ON, max. 30 VDC |
| Analogausgang | 0-20 mA Bürde ≤500Ohm 12Bit 4-20 mA Bürde ≤500Ohm 12Bit 0-10 VDC Bürde ≥100kOhm 12Bit |
| Schaltausgang | 2 oder 4 Wechslerrelais 250 V / 5 AAC, 30 V / 5 ADC |
| Schnittstelle | RS232 oder RS485 galvanisch getrennt |
| Spannungsversorgung | 10-40 VDC / 18-30 VAC 50/60Hz 100-240 VAC 50/60 Hz / DC +/- 10% |
| Geberversorgung | 24 VDC / 50 mA 10 VDC / 20 mA |
| Software-Eigenschaften |
|
Beratung unter 03303 / 50 40 66
Technische Beratung zum Produkt
Passende Produkte

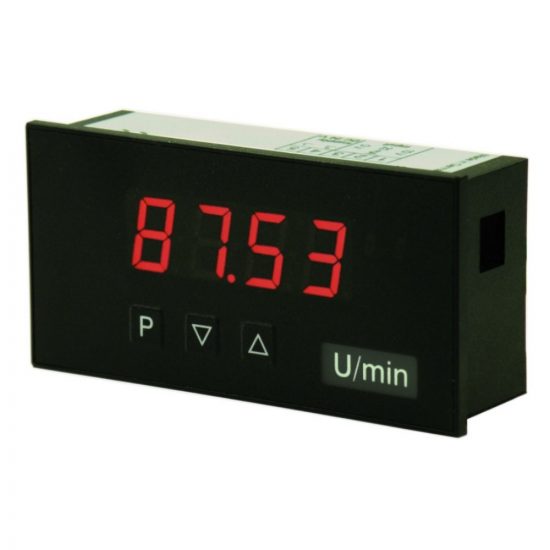

IM1 Universal Messgerät 96 x 48 mm

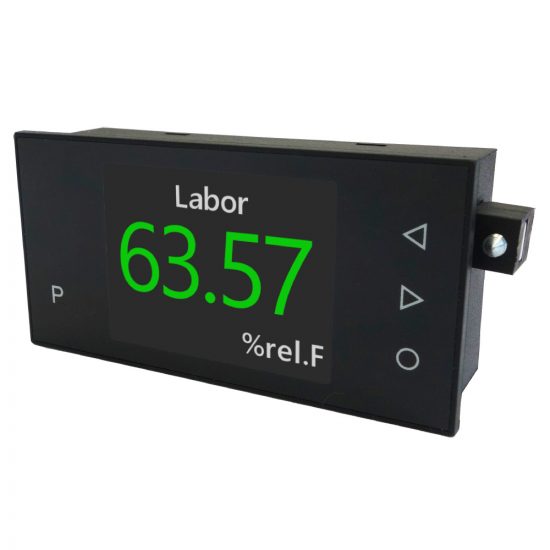

ITFT1-11 Universalmessgerät 96 x 48 mm

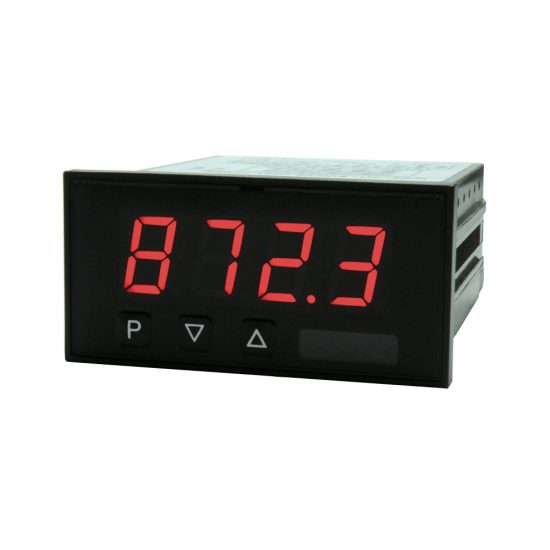

IM1 Universal Messgerät 72 x 36 mm

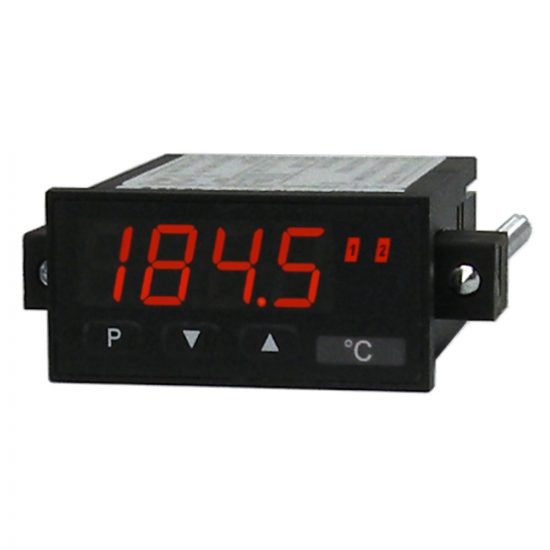

IM1 Universal Messgerät 48 x 24 mm
