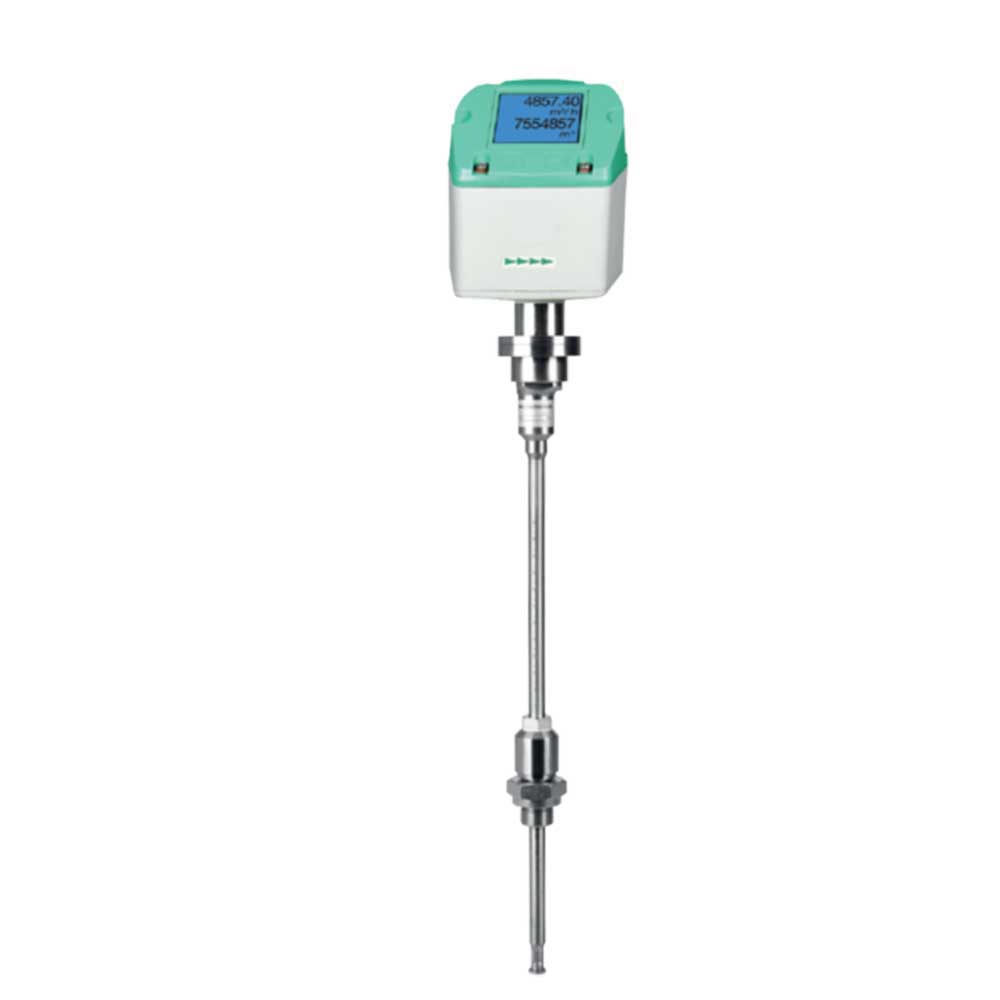

Durch den integrierten, präzisen Differenzdrucksensor wird der Differenzdruck/ Staudruck an der Sensorspitze gemessen. Dieser ist abhängig von der jeweiligen Gasgeschwindigkeit. Anhand des Rohrdurchmessers kann somit einfach auf den Durchfluss geschlossen werden. Durch die zusätzliche Messung von Temperatur und Absolutdruck kann durch die Berechnung der jeweiligen Dichte, ebenfalls in den verschiedensten Gasen, bei den unterschiedlichsten Temperaturen und Drücken gemessen werden.

Einsatzbereich:

• Messen direkt nach dem Kompressor
• Messen bei hohen Temperaturen
• Messen von schnellen Prozessen

Vorteile auf einen Blick:

• Besonders geeignet für extrem hohe Durchflussraten
• Extrem schnelle Ansprechzeit: 100 ms
• Durchfluss, Gesamtverbrauch, Temperatur und Druck
• Messung bei hohen Temperaturen, max. Temperatur 180 °C
• Messung in unterschiedlichen Gasen durch Auswahl der Gasart, auf Anfrage
• Einsetzbar in Rohren von DN 20 bis DN 500
• Einbau über 1/2′′ Kugelhahn unter Druck
• RS 485 Schnittstelle (Modbus-RTU), 4…20 mA, Impulsausgang serienmäßig

Typische Anwendungen:

• Messung der Liefermenge von Kompressoren
• Druckluftaudits
• Effizienzmessung von Druckluftanlagen

Installationsbedingungen:

• Nach funktionierendem Wasserabscheider
• In horizontalen Leitungen (empfohlen) oder in Steigleitungen
