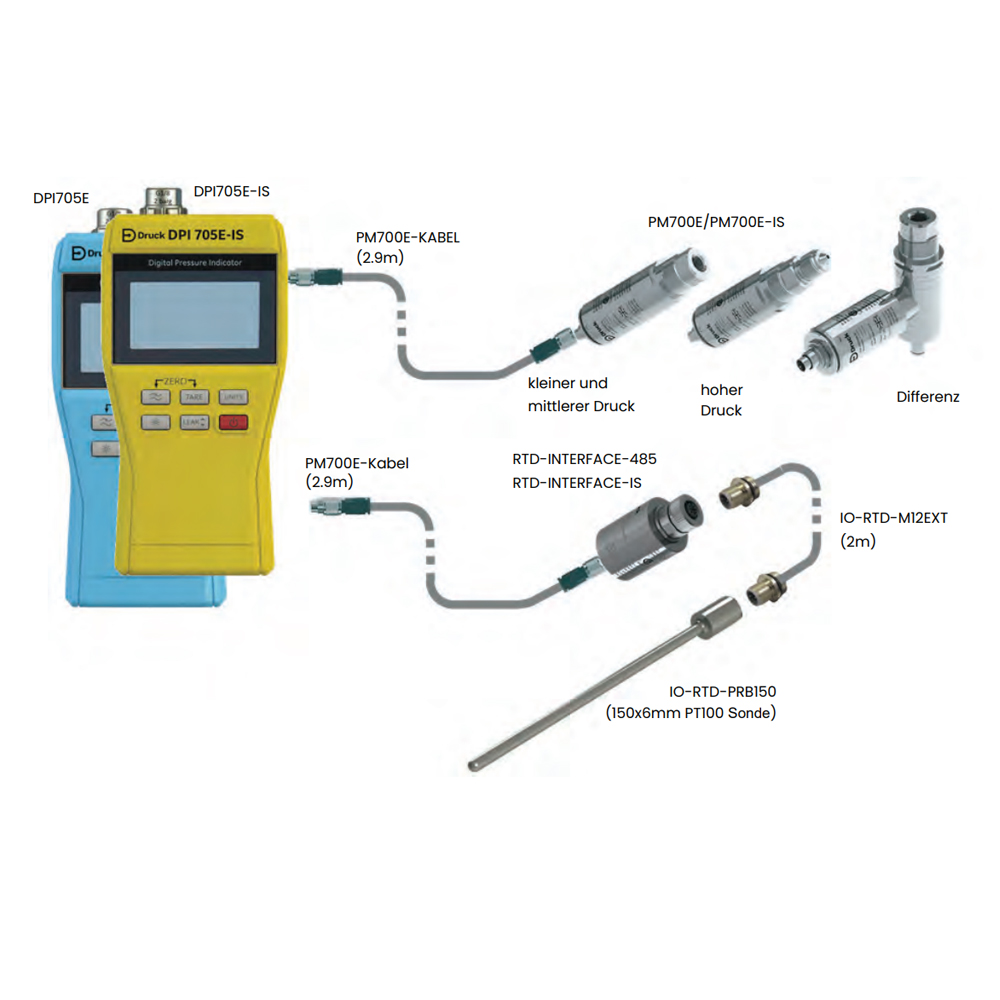

DatenblattDie externen dezentralen Druckmodule der Serie PM700E sind speziell für den Einsatz mit dem Druckkalibrator DPI 610E entwickelt worden. Sie ermöglichen hochpräzise und flexible Druckmessungen in verschiedensten industriellen und messtechnischen Anwendungen. Durch ihre robuste Konstruktion und ihre umfassenden Einsatzmöglichkeiten sind sie die ideale Wahl für anspruchsvolle Aufgaben im Feld, im Labor und in explosionsgefährdeten Bereichen.
Hauptmerkmale der PM700E-Serie:
- Breites Spektrum an Druckbereichen von 25 mbar bis 1400 bar
- Verfügbar für verschiedene Druckarten: Relativdruck, Absolutdruck, Differenzdruck und Barometrie
- Automatische Erkennung und Kalibrierung durch das Hauptgerät DPI 610E (Plug-and-Play-Funktion)
- Jedes Modul enthält individuelle Kalibrierdaten, die automatisch erkannt und übernommen werden
- Robuste Bauweise für anspruchsvolle Einsatzbedingungen
- Zugelassen für explosionsgefährdete Bereiche (ATEX, IECEx, CSA)
Anwendungsbereiche:
- Kalibrierung und Wartung von Drucksensoren und Transmittern
- Druckprüfungen an Rohrleitungen, Tanks und Prozessanlagen
- Messungen in explosionsgefährdeten und rauen Umgebungen
- Hochpräzise Messungen in Kalibrierlaboren und vor Ort
Verfügbare Genauigkeitsklassen:
| Genauigkeitsklasse | Genauigkeit (% FS) |
|---|---|
| Standard | ±0,1 % FS |
| Hoch (High) | ±0,05 % FS |
| Premium | ±0,025 % FS |
Verfügbare Druckbereiche:
| Druckart | Verfügbare Bereiche |
|---|---|
| Relativdruck (Gauge) | 25 mbar bis 1400 bar |
| Absolutdruck | 350 mbar bis 350 bar |
| Differenzdruck | 25 mbar bis 70 bar |
| Barometrischer Druck | 750 bis 1150 mbar |
Materialien und Konstruktion:
- Edelstahl 316L für optimale Medienverträglichkeit
- Optional mit Hastelloy C276 und Inconel 625 für aggressive Medien
- Hohe Widerstandsfähigkeit gegenüber Korrosion und chemischen Einflüssen
Technische Daten:
- Betriebstemperatur: -10 °C bis +50 °C
- Lagertemperatur: -20 °C bis +70 °C
- Schutzart: IP65 (staub- und spritzwassergeschützt)
- Zertifizierungen: ATEX, IECEx, CSA (optional)
Elektrische und mechanische Anschlüsse:
- Elektrische Anschlüsse: Robuste Steckverbindungen, kompatibel mit DPI 610E
- Druckanschlüsse: G1/8, G1/4, NPT sowie Schnellkupplungen verfügbar
- Optionaler Anschluss für externe RTD-Temperaturmessung
Zertifizierungen und Normen:
- ATEX, IECEx und CSA Zulassungen für explosionsgefährdete Umgebungen
- Konformität mit EMV-Richtlinien gemäß EN 61326-1
- RoHS-konform
Optionen und Zubehör:
- Negative Kalibrieroption (OP1) verfügbar für Vakuummessungen
- Vielfältige Anschlussadapter und Schläuche zur Anpassung an unterschiedliche Prüfanforderungen
Die externen dezentralen Druckmodule PM700E von Druck bieten höchste Flexibilität, Zuverlässigkeit und Präzision. Sie sind ideal für professionelle Anwendungen, bei denen Genauigkeit, Langlebigkeit und einfache Handhabung entscheidend sind.
