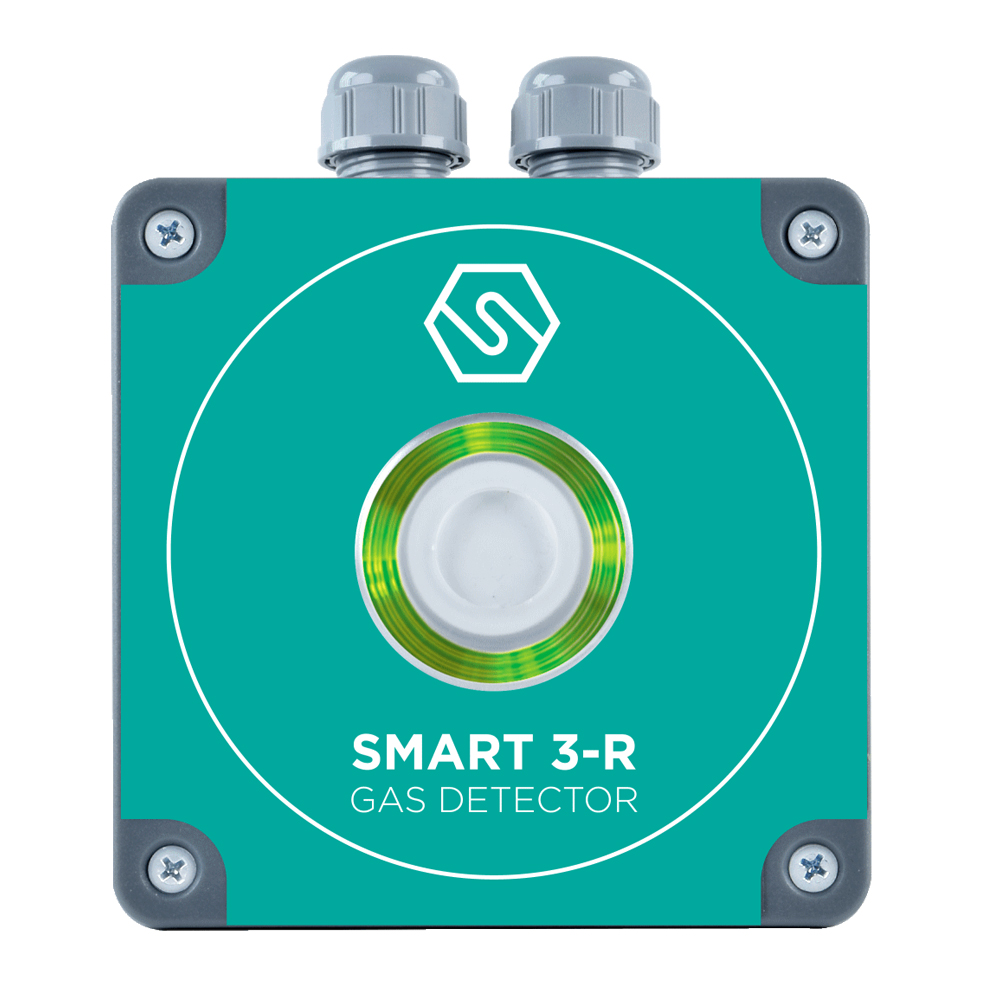

Der Sensitron SMART3-R Detektor wurde für Maschinenräume, Labore und nicht klassifizierte Bereiche entwickelt und ermöglicht die Detektion von explosiven, toxischen und kühlenden Gasen in sicheren (nicht klassifizierten) Bereichen.

Mit einem 4-20-mA-Ausgang, einem RS485-Kommunikationsbus und einer 3-Relais-Platine zeigt die kreisförmige LED-Anzeige auf der Vorderseite den Status des Geräts an und ein interner Summer wird im Falle einer Störung und/oder eines Alarms aktiviert.

Die Steuerung und Kalibrierung des Geräts erfolgt über eine Tastatur mit STS/CKD+-Anzeige, die der Schutzart IP42 entspricht. Auf Anfrage kann das SMART3-R auch in einer Version mit zusätzlichem Fernbedienungskopf und einem 5 m langen 6-poligen Kabel geliefert werden.

SMART3-R entspricht den folgenden Vorschriften:

• EN 378-3
• EN 14624
• EN 50676
• IEC 60335-2-40 Anhang LL
• ISO 5149-3
• F-Gas-Verordnung

Ideal für Maschinenräume und Leichtindustrie

• Detektiert explosive, giftige und kühlende Gase in sicheren (nicht klassifizierten) Bereichen
• RS485-Kommunikationsbus und eine 3-Relais-Karte
• Ein mehrfarbiger LED-Ring und ein interner Summer sorgen für eindeutige Alarme, so dass Sie schnell handeln können, um Ihren Standort zu sichern
• Steuerung und Kalibrierung über ein Tastenfeld mit STS/CKD+ Display
• Einfacher Austausch des Sensors
• Kontinuierliche Selbstdiagnose
• Infrarot-Sensor

Anpassbar

• Große Auswahl an Sensoren und Gasdetektionsoptionen für Ihre Bedürfnisse
• Version mit optionalem Remote-Kopf
• Datenlogger exportierbar mit STS/CKD-OLED oder STS/CSW+
• Auf Anfrage 90-240 Vac aber ohne 4-20 mA Ausgang
• Der SMART3-R kann in einer Version mit einem zusätzlichen Fernbedienungskopf und einem 5 m langen 6-poligen Kabel geliefert werden.

Vollständig konform

• SMART3-R entspricht den folgenden Vorschriften:
  • EN 378-3
  • EN 14624
  • EN 50676
  • IEC 60335-2-40
  • Anhang II
  • ISO 5149-3
  • F-Gas-Verordnung
• Der Melder hat eine Schutzart von IP42



Spezifikationen

	Mit katalytischem Sensor	Mit Infrarotsensor	Mit elektrochemischem Sensor
Größe	Schachtel: 120 x 120 x 52 mm Deckel: 130 x 130 x 22 mm Fernbedienungsgehäuse: 106 x 106 x 56 mm
Gewicht	Detektor: 0,45 kg Fernbedienungskopf: 0,3 kg
Material des Gehäuses	Polycarbonat
Schutz gegen Eindringen	IP42
Verbindung	2 Einführungen mit M20-Kabelverschraubungen 6 optionale Einführungen für M16-Kabelverschraubungen
Strom	12-24 Vdc oder 90-240Vac
Elektrische Leistung	3 Relais; RS485 serieller Ausgang, 4-20 mA analoger Ausgang (nur für 12-24 Vdc Version)
Betriebstemperatur	-40 / +60°C -40 / +50°C 230V Ausführung	-40 / +60°C (-10 / +50°C infred Sensor für ppm Kältemittelgase) -40 / +50°C 230V Version (-10 / +50°C infred Sensor für ppm Kältemittelgase)	-30 / +50°C
Luftfeuchtigkeit	0 / 95% RH nicht kondensierend		15 / 90% RH nicht kondensierend
Einhaltung der Vorschriften	EMV EN 61000-6-3:2007 + A1:201; EN 50270:2015 Elektrische Sicherheit (90-240 Vac Version) EN 61010-1: 2010 / A1: 2019 Kältenormen EN 378-3; EN 14624; EN 50676; IEC 60335-2-40 Annex LL; ISO 5149-3; F-Gas Verordnung



Gase

	Sensor-Typ
Entflammbare Gase	MPS
Wasserstoff (H₂)	MPS
Methan (CH₄)	Katalytisch, Infrarot, MPS
LPG	Katalytisch
Propan (C₃H₈)	Katalytisch, Infrarot
Butan (C₄H₁₀)	Katalytisch, Infrarot
Benzindampf	Katalytisch
Sauerstoff (O₂)	Elektrochemisch
Kohlenmonoxid (CO)	Elektrochemisch
Ammoniak (NH₃)	Elektrochemisch
Chlor (Cl₂)	Elektrochemisch
Schwefelwasserstoff (H₂S)	Elektrochemisch
Schwefeldioxid (SO₂)	Elektrochemisch
Stickstoffdioxid (NO₂)	Elektrochemisch
Kohlendioxid (CO₂)	Elektrochemisch
Schwefelhexafluorid (SF₆)	Infrarot
R152a	Infrarot
R454b	Infrarot
R32	Infrarot
R1234yf	Infrarot
R1234ze	Infrarot
R134a	Infrarot
R404a	Infrarot
R407c	Infrarot
R410a	Infrarot
R1233zd	Infrarot
R125	Infrarot
R407a	Infrarot
R407f	Infrarot
R449a	Infrarot
R507a	Infrarot
R417a	Infrarot
R448	Infrarot



Kühlmittel

	Sensor-Typ	Kältemittel Typ
SF6	Infrarot	F-Gas (Schaltanlagen)
R290	Infrarot	Natürliches Kältemittel
R600a	Infrarot	Natürliches Kältemittel
R744	Infrarot	Natürliches Kältemittel
