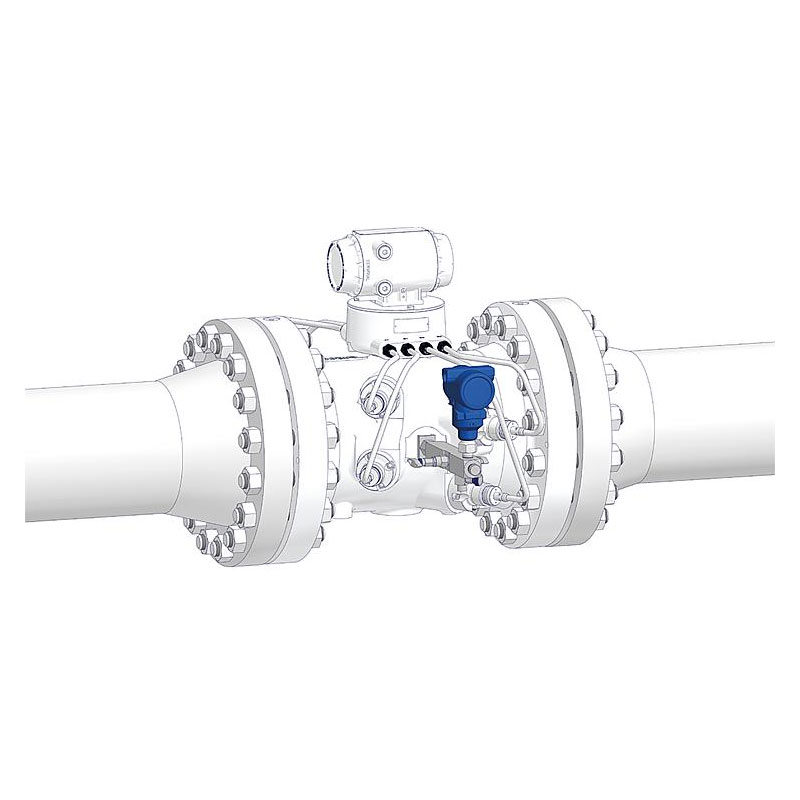

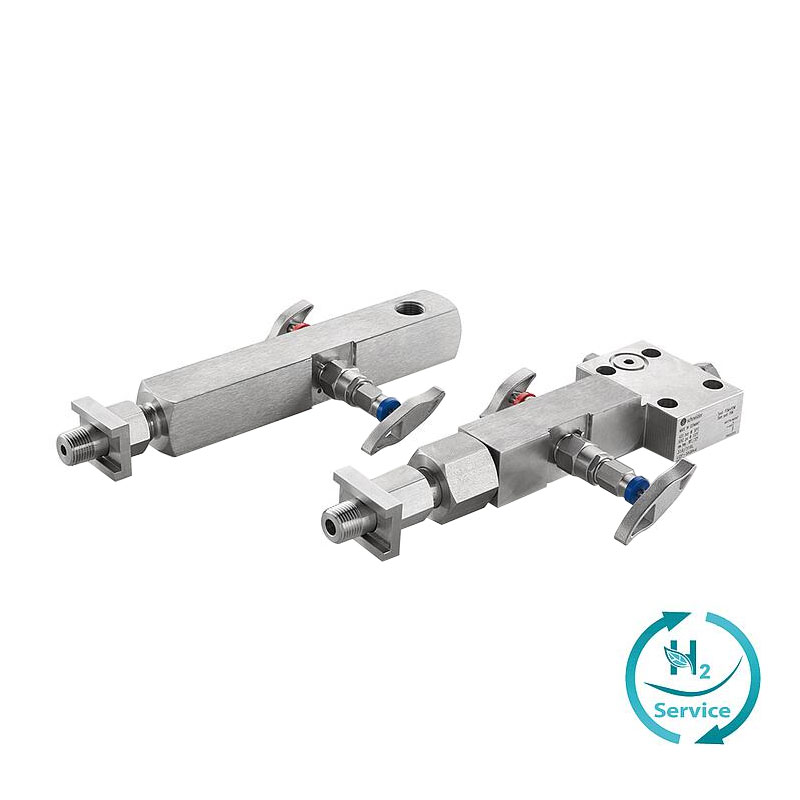

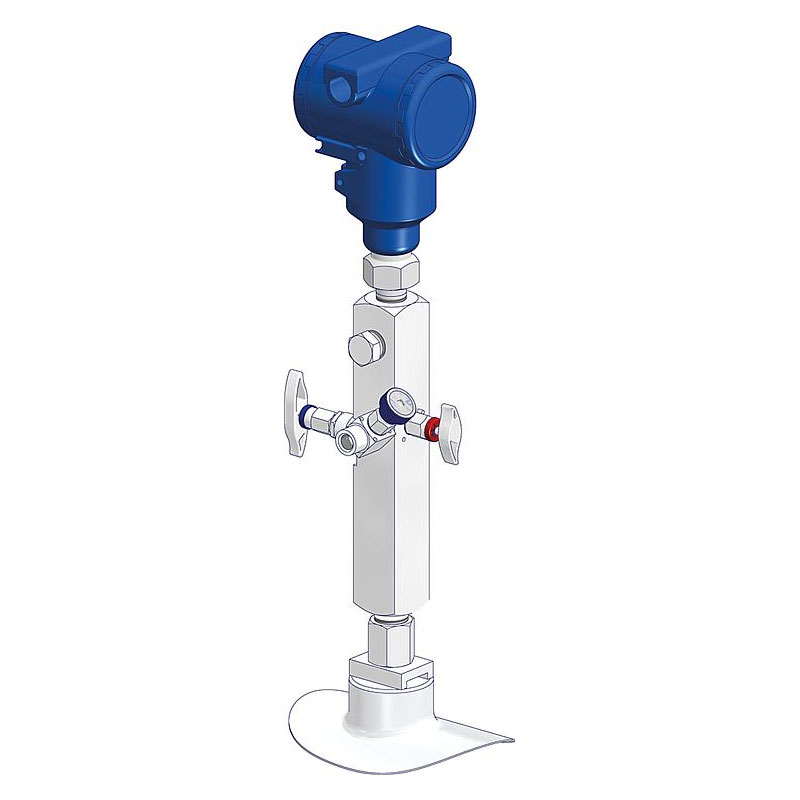

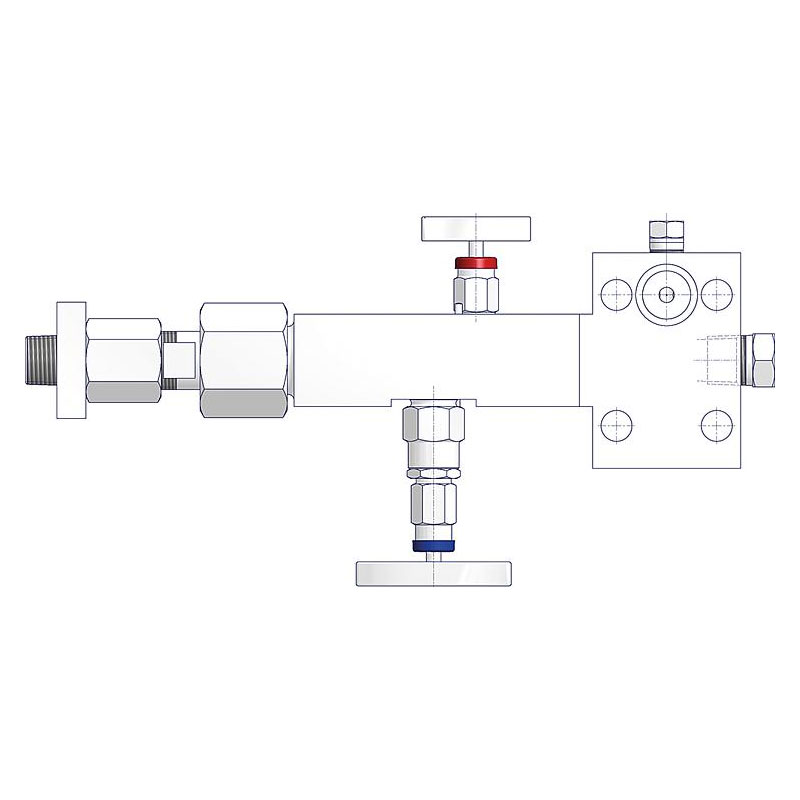

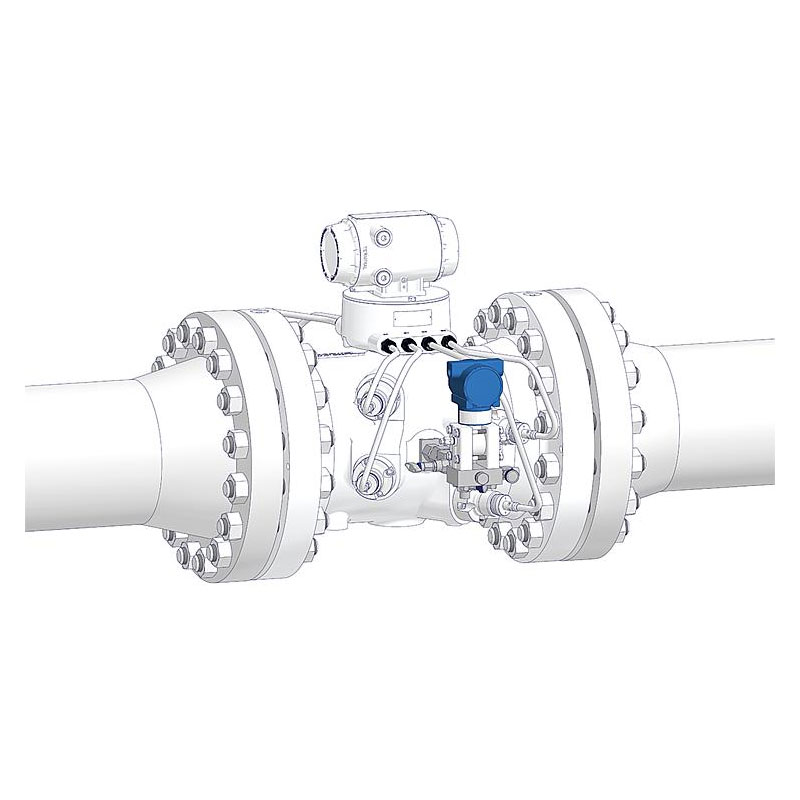

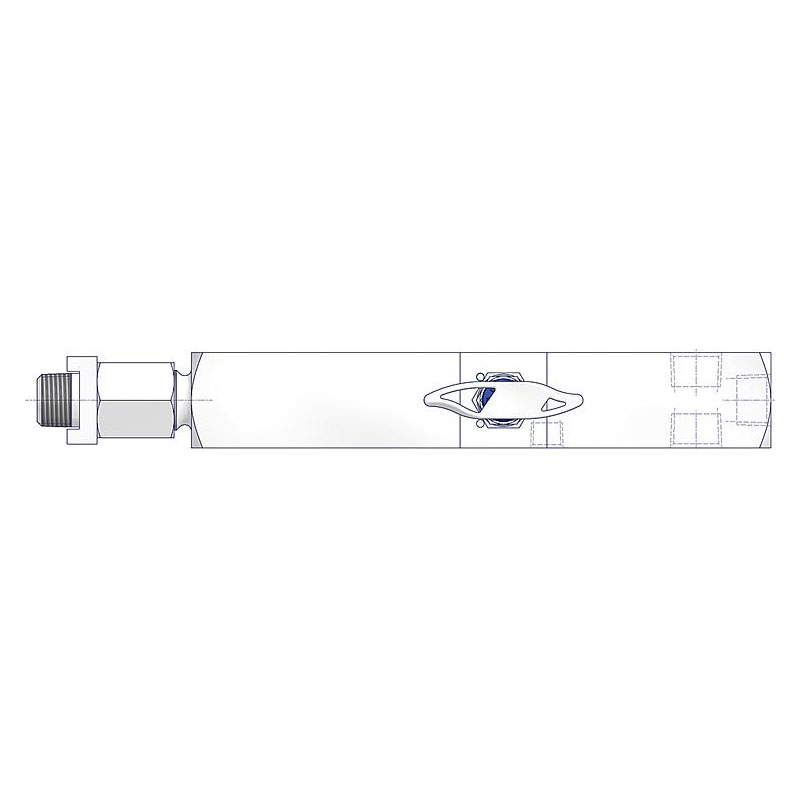

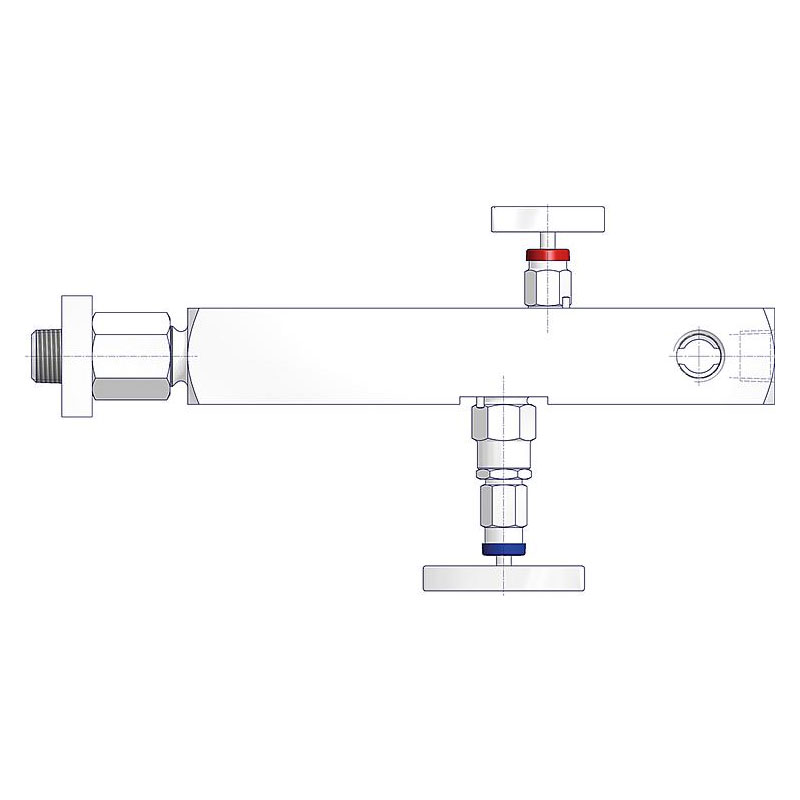

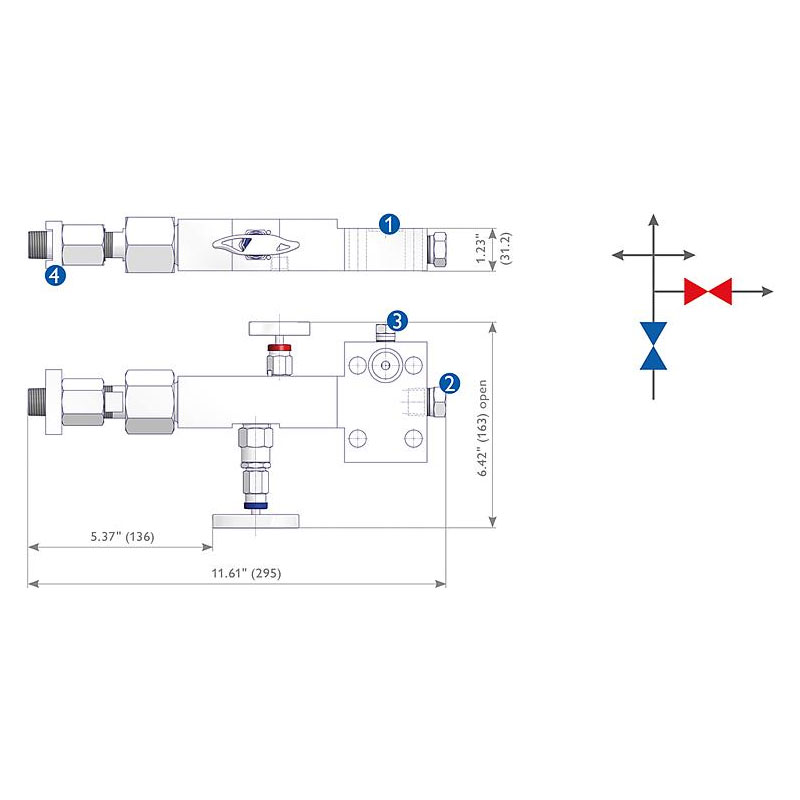

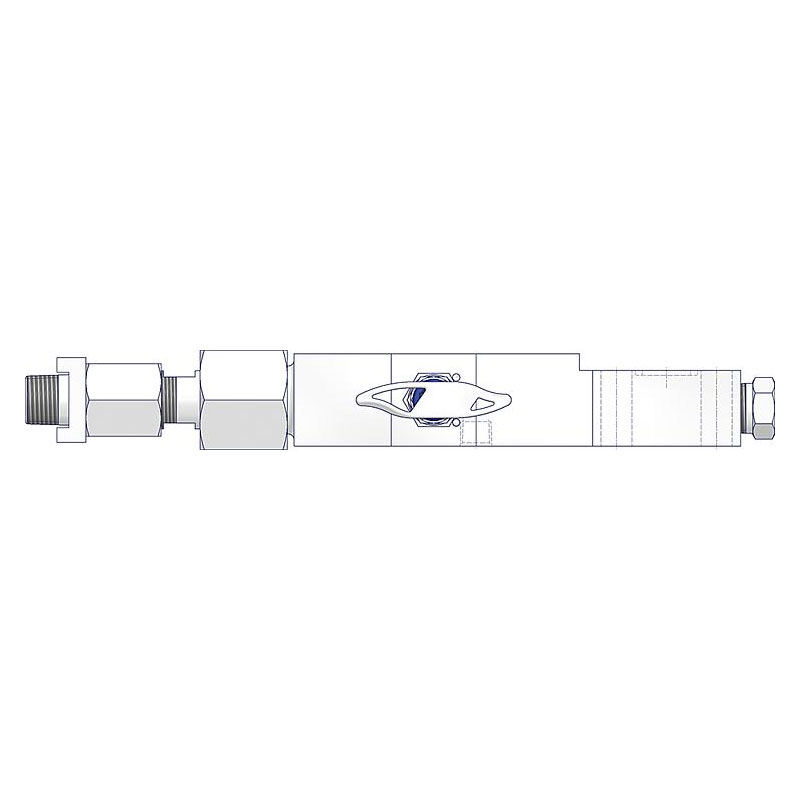

Ventilblöcke Typ U2F/U2T von AS-Schneider wurden zur Direktmontage an Ultraschall-Durchflussmesser entwickelt. AS-Schneider liefert hinsichtlich des Messumformeranschlusses 2 verschiedene Ausführungen, eine geflanschte und eine geschraubte Version. Beide Versionen sind Multiport-Ausführungen (3 Ausgänge) – siehe untenstehende Zeichnungen. Der Anschluss am Eingang des Ventilblocks (Prozessanschluss) ist standardmäßig 1/2 NPT Innengewinde. Beide Ventilblock-Ausführungen werden mit Stabilisatorsockel geliefert.
Nennweite:
– Prozessabsperrventile – DN 6 (Bohrungs-Ø 6,35 mm; 1/4″) – durchstoßbar
– Entlüftungsventile – DN 4 (Bohrungs-Ø 3,5 mm; 0,138″)
 Datenblatt |

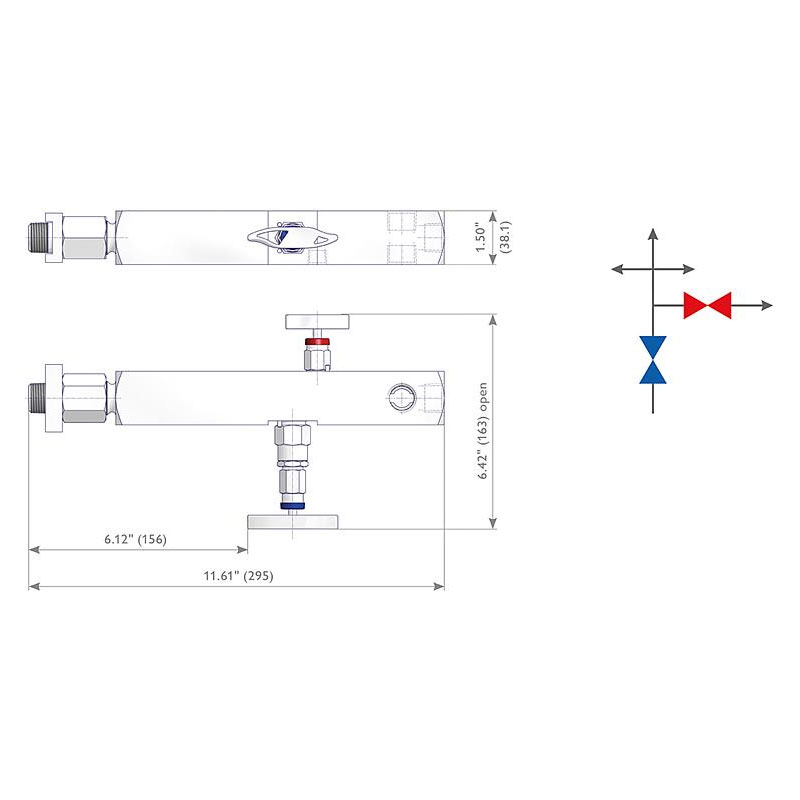

*Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an den Vertrieb.
