DatenblattAnwendungen
- Besonders geeignet für gelegentliche, kurzzeitige Überdruckbelastungen bis zum 4-fachen des Messbereiches
- Erhöhte sicherheitstechnische Anforderungen für Personenschutz
- Mit Gehäuseflüssigkeitsfüllung bei hohen dynamischen Druckbelastungen und Vibrationen (Typ 233.36)
- Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Messstoffe, auch in aggressiver Umgebung
- Prozessindustrie: Chemie, Petrochemie, Kraftwerke, Bergbau, On-/Offshore, Umweltsektor, Maschinenbau und allgemeiner Anlagenbau
Beschreibung
Ausführung
Sicherheitsausführung in Anlehnung an EN 837-1
Nenngröße
100, 160
Genauigkeitsklasse
Messbereich: 1,0
Messbereichsende gekennzeichnet durch dreieckige Marke
Druckbelastbarkeit
Ruhebelastung: Messbereichsendwert
Wechselbelastung: 0,9 x Messbereichsendwert
kurzzeitig: Überlast-Druckbereich
Zulässige Temperatur
Umgebung:
-40 … +60 °C bei ungefüllten Geräten
-20 … +60 °C bei Geräten mit Glyzerinfüllung (Typ 233.36)
Messstoff:
+200 °C maximal bei ungefüllten Geräten
+100 °C maximal bei gefüllten Geräten (Typ 233.36)
Temperatureinfluss
Bei Abweichung von der Referenztemperatur (+20 °C) am Messsystem:
max. ±0,4 %/10 K vom jeweiligen Skalenendwert
Schutzart
IP 65 nach EN 60529 / lEC 529
![WIKA Typ PGT23.063 Rohrfedermanometer mit Ausgangssignal CrNi-Stahl, Sicherheitsausführung, NG 63 [2 ½”]](https://www.ics-schneider.de/wp-content/uploads/2020/03/pgt23.063.jpg?x48128)

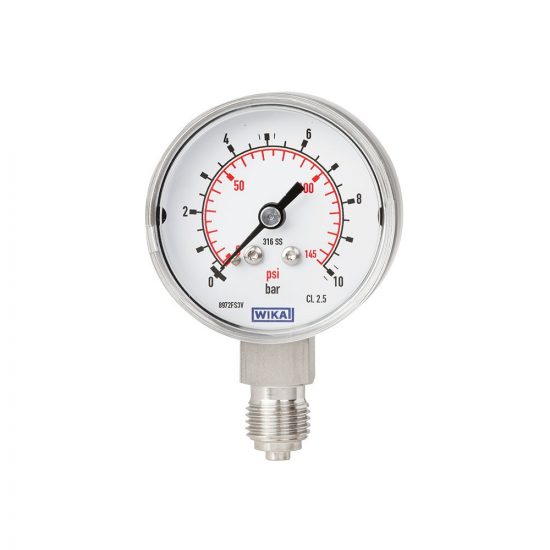

![WIKA Typ 131.11 Rohrfedermanometer, CrNi-Stahl Kompaktausführung, NG 40 [1 ½”], 50 [2″] und 63 [2 ½”]](https://www.ics-schneider.de/wp-content/uploads/2020/03/Typ-131.11-550x550.jpg?x48128)
