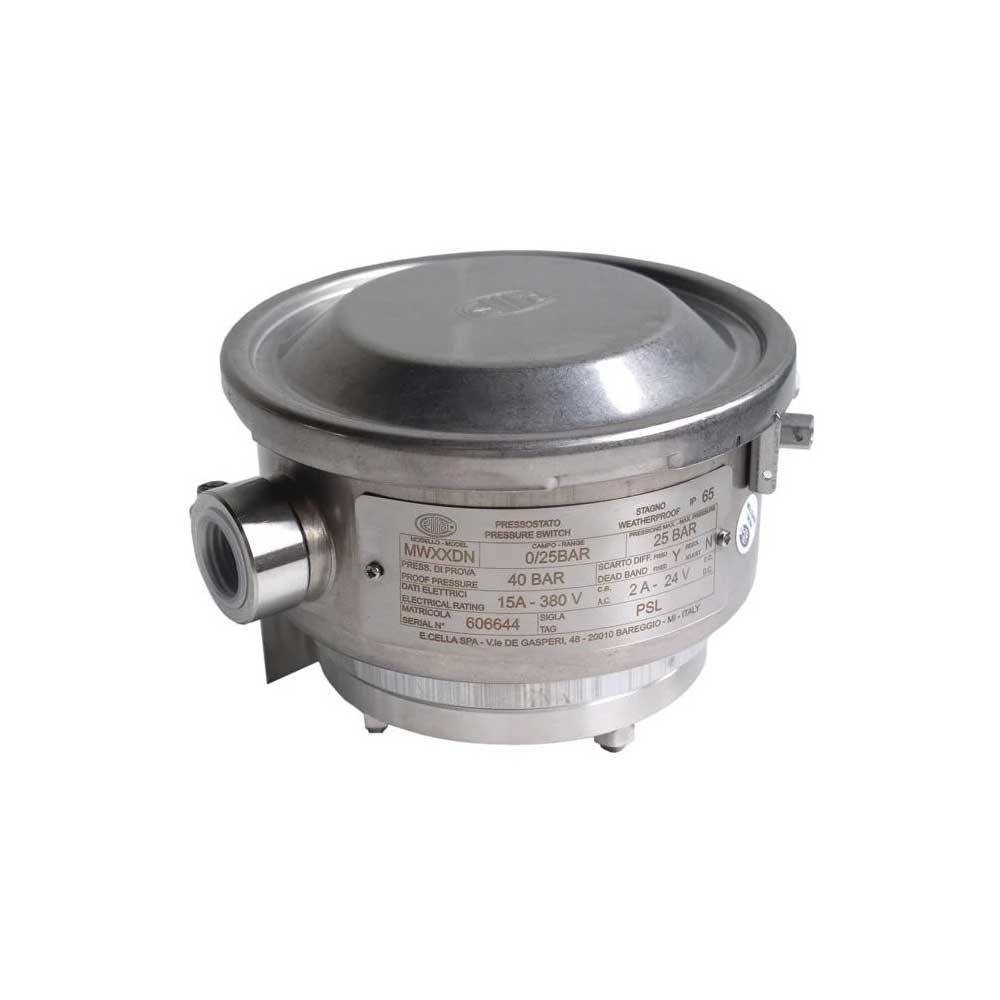

WIKA Typ MW Plattenfeder-Druckschalter Für die Prozessindustrie


  • Gehäuse aus 316L, IP 66, NEMA 4X
  • Einstellbereiche von 16 mbar bis 600 bar, auch alle entsprechenden Bereiche für negativen bzw. negativen und positiven Überdruck
  • Wiederholbarkeit des Schaltpunktes < 1 % des Einstellbereichs
  • Ex ia Version erhältlich
  • 1 oder 2 unabhängige Schaltpunkte, hohe Schaltleistung bis zu AC 250 V, 20 A

Datenblatt
Bedienungsanleitung

Anwendungen

  • Allgemeine Prozessinstrumentierung in der chemischen und petrochemischen Industrie, Öl und Gas, Energieerzeugung inkl. Kernkraftwerke, Wasser-/Abwasserwirtschaft, Bergbau
  • Für gasförmige und flüssige, aggressive und hochviskose oder verunreinigte Messstoffe, auch in aggressiver Umgebung
  • Drucküberwachung und direktes Schalten einer elektrischen Last




Beschreibung

Diese hochwertigen Druckschalter wurden speziell für sicherheitskritische Anwendungen entwickelt. Die hohe Qualität und die Fertigung der Produkte nach ISO 9001 gewährleisten eine zuverlässige Überwachung Ihrer Anlagen. Bei der Produktion werden die Schalter Schritt für Schritt durch eine Qualitätssicherungssoftware begleitet und im Anschluss zu 100 % getestet. Alle messstoffberührten Materialien sind im Standard aus CrNi-Stahl.

Um eine möglichst flexible Verwendung zu gewährleisten, sind die Druckschalter mit Mikroschaltern ausgerüstet, die das direkte Schalten einer elektrischen Last von bis zu AC 250 V, 20 A ermöglichen.

Für geringere Schaltleistungen wie z. B. in SPS-Anwendungen können mit Argon-Gas gefüllte Mikroschalter mit vergoldeten Kontakten als Option gewählt werden. Durch die Verwendung eines Plattenfedermessystems ist der Druckschalter Typ MW extrem widerstandsfähig und garantiert beste Betriebseigenschaften. Für Anwendungen mit besonderen Anforderungen an die messstoffberührten Bauteile, sind Ausführungen mit Werkstoffen aus PTFE, Monel oder Hastelloy verfügbar.

Für Einstellbereiche ab 4 … 40 bar ersetzt bzw. erweitert ein Kolben die Plattenfeder als Messelement. Die messstoffberührten Bauteile dieser Variante aus CrNi-Stahl eignen sich besonders für flüssige Messstoffe.

Beratung unter 03303 / 50 40 66

Technische Beratung zum Produkt
