DPI620 GENII Druckkalibrator / Prozesskalibrator

ab 3.212,00 €
zzgl. MwSt.

Optionen und Preise

DPI620GENII

DPI620G-L Kalibrator Lite: 6.039,00 €

DPI620G Kalibrator mit HART: 7.549,00 €

DPI620G-PB Kalibrator HART & Profibus: 10.184,00 €

DPI620G-FF Kalibrator HART & Feldbus: 12.626,00 €

DPI620G-FFPB HART, Feldbus & Profibus: 13.714,00 €

DPI620G-B Basis-Kalibrator: 3.212,00 €

DPI620G-H Basis-Kalibrator mit HART: 3.926,00 €


DPI620GENII-IS (Ex)

DPI620G-IS-L Kalibrator Lite: 7.544,00 €

DPI620G-IS Kalibrator mit HART: 9.438,00 €

DPI620G-IS-PB Kalibrator: 12.634,00 €

DPI620G-IS-FF Kalibrator HART, Feldbus: 14.981,00 €

DPI620G-IS-FFPB HART, Feldbus, Profibus: 16.071,00 €


  • Multifunktionale Fähigkeiten: Elektrik, Frequenz, Temperatur und Druck
  • Optionale HART- und Foundation Fieldbus-Kommunikatoren
  • ATEX-, IECEx- und ETL-Zulassung für den Einsatz in explosionsgefährdeten Bereichen
  • Modulares, umkonfigurierbares und erweiterbares Konzept
  • Einzelne Komponenten können auch als eigenständige Geräte verwendet werden
  • Ermöglicht eine deutliche Reduzierung des Gerätebestands
  • Vereinfacht Schulungen und erhöht die Anwendersicherheit
  • Reduziert die Betriebskosten
  • Inklusive einer kostenlosen Lizenz für die Kalibriersoftware 4Sight2 Lite
  • *Bluetooth-Konnektivität für drahtlose Kommunikation

Datenblatt
Bedienungsanleitung



Zur Anfrageliste hinzufügen

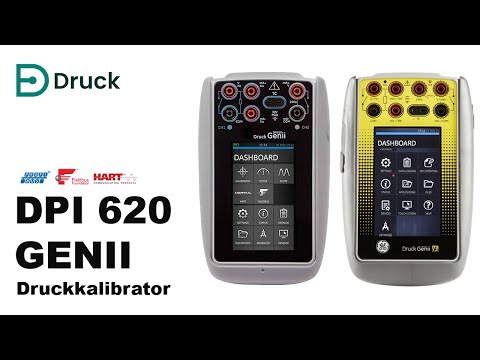

Videos

Der DPI620G Genii von Druck ist ein hochentwickeltes, modulares Kalibriersystem, das elektrische, temperatur-, frequenz- und druckbezogene Mess- und Kalibrierfunktionen in einem einzigen Gerät vereint. Mit optionaler HART- und Foundation-Fieldbus-Kommunikation, robuster Bauweise und hoher Bedienfreundlichkeit ist der DPI620G ideal für Wartung, Inbetriebnahme und Kalibrierung von Prozessinstrumenten in Industrie und Labor.

Highlights:

  • Multifunktionales Kalibriermodul – Messen und Simulieren von Strom, Spannung, Widerstand, Frequenz, Temperatur und Druck
  • Optionaler HART- und Fieldbus-Kommunikator
  • ATEX, IECEx und ETL-Zulassung für den Einsatz in explosionsgefährdeten Bereichen (IS-Version)
  • Hochauflösendes 4,3-Zoll-Touch-Display mit Gestensteuerung
  • Bluetooth®-Option zur drahtlosen Verbindung mit Druckmodulen und PC
  • Vollständig modular – Komponenten können einzeln verwendet oder flexibel kombiniert werden

Typische Einsatzbereiche:

  • Kalibrierung und Inbetriebnahme von Prozessinstrumenten (Transmittern, Anzeigen, Sensoren etc.)
  • Elektrische Messung und Simulation (mA, mV, V, Widerstand, Frequenz)
  • Druck- und Temperaturkalibrierung in Labor oder vor Ort
  • Datenaufzeichnung und Dokumentation von Kalibrierprozessen

Systemkomponenten:

  • DPI620G: Elektrischer Multifunktionskalibrator mit HART/Fieldbus-Option
  • PM620-Serie: Austauschbare Druckmodule von 2,5 mbar bis 1.000 bar
  • MC620G: Modulträger für Einzel- oder Dual-Druckmessung
  • PV62XG: Druckbasisstation zur manuellen oder automatischen Druckerzeugung

Funktionen im Überblick:

  • Simultanes Messen und Simulieren mehrerer Parameter
  • Bis zu 6 Kanäle gleichzeitig auf dem Display sichtbar
  • Autonomer Kalibrierassistent mit Fehleranalyse und Protokollfunktion
  • Automatische Kalibrierung in Kombination mit 4Sight2 Software
  • USB-, RS232-, Bluetooth®- und IDOS-Schnittstellen

Besondere Vorteile:

  • Ein Gerät für nahezu alle Kalibrieraufgaben
  • Modulare Erweiterbarkeit für Druck, Temperatur und Kommunikation
  • Offline-Konfiguration und Geräteeinstellung möglich
  • Sicherer Einsatz auch in Zone 1 und 2 (IS-Version)
  • Tragbares, robustes Gerät mit intuitivem Bedienkonzept

Kompatible Druckmodule (PM620):

  • PM620: Standardmodule (bis 0,025 % FS Unsicherheit)
  • PM620LP: Niederdruck-Differenzmodule (bis 2,5 mbar)
  • PM620T: Mit TERPS-Technologie (bis 0,0125 % FS Unsicherheit)

Druckbasisstationen:

Modell Bereich Typ
PV621 bis 20 bar Manuell, pneumatisch
PV622 bis 100 bar Manuell, pneumatisch
PV623 bis 1.000 bar Manuell, hydraulisch
PV624 Hybrid: -0,9 bis 20 bar Automatisch & manuell, Bluetooth-fähig

Technische Daten (Auszug):

Kategorie Details
Display 4,3″ Touchscreen (480 x 800 px), farbig
Speicher 4 GB intern + 8 GB microSD (bis 32 GB)
Betriebstemperatur -10 °C bis +50 °C
Schutzart IP55 (IS-Version: IP54)
Stromversorgung Li-Polymer-Akku, bis zu 12 h Laufzeit (IS: 7 h)
Kalibrierungssoftware 4Sight2 Lite kostenlos enthalten
Druckbereich 2,5 mbar bis 1.000 bar (je nach PM620-Modul)
Frequenzmessung bis 50 kHz, Ausgang: Rechteck/Sinus/Triangelform
Widerstandsbereich (RTD) 0 bis 4000 Ω, 4-Leitertechnik möglich
Thermoelemente Typ B, E, J, K, N, R, S, T u. a., inkl. CJ-Kompensation
Modell

DPI620G-B (Elektrischer Kalibrator), DPI620G-B-B1 (Elektrischer Kalibrator mit Bluetooth), DPI620G-H (Elektrischer Kalibrator & HART-Kommunikator), DPI620G-H-B1 (Elektrischer Kalibrator & HART-Kommunikator mit Bluetooth), DPI620G-L (Multifunktionskalibrator), DPI620G-L-B1 (Multifunktionskalibrator mit Bluetooth), DPI620G (Multifunktionskalibrator & HART-Kommunikator), DPI620G-B1 (Multifunktionskalibrator & HART-Kommunikator mit Bluetooth), DPI620G-PB (Multifunktionskalibrator & HART-Kommunikator mit Profibus), DPI620G-PB-B1 (Multifunktionskalibrator & HART-Kommunikator mit Profibus & Bluetooth), DPI620G-FF (Multifunktionskalibrator & HART-Kommunikator mit Fieldbus), DPI620G-FF-B1 (Multifunktionskalibrator & HART-Kommunikator mit Fieldbus & Bluetooth), DPI620G-FFPB (Multifunktionskalibrator & HART-Kommunikator mit Profibus & Fieldbus), DPI620G-FF-PB-B1 (Multifunktionskalibrator & HART-Kommunikator mit Profibus, Fieldbus & Bluetooth)
Druckstation

ohne, PV621 pneumatisch, 20 bar, PV621-IS EX, pneumatisch, 20 bar, PV622 pneumatisch, 100 bar, PV622-IS EX, pneumatisch, 100 bar, PV623 hydraulisch, 1000 bar, PV623-IS EX, hydraulisch, 1000 bar, PV624 automatisch / hybrid controller, 20 bar
PM Druckmodule

±0.07 bar (Relativ), ±0.1 bar (Relativ), ±0.2 bar (Relativ), ±0.35 bar (Relativ), ±0.7 bar (Relativ), ±1 bar (Relativ), –1 bis 2 bar (Relativ), –1 bis 3.5 bar (Relativ), –1 bis 7 bar (Relativ), –1 bis 10 bar (Relativ), –1 bis 20 bar (Relativ), 0 bis 35 bar (Relativ), 0 bis 70 bar (Relativ), 0 bis 100 bar (Relativ), 0 bis 135 bar (Relativ), 0 bis 200 bar (Relativ), 0 bis 7 bar (Absolut), 0 bis 10 bar (Absolut), 0 bis 20 bar (Absolut), 0 bis 35 bar (Absolut), 0 bis 70 bar (Absolut), 0 bis 100 bar (Absolut), 0 bis 135 bar (Absolut), 0 bis 200 bar (Absolut), 0 bis 350 bar (Absolut), 0 bis 700 bar (Absolut), 0 bis 1000 bar (Absolut)
Druckmodulträger

ohne, MC620G, MC620-IS (EX)
