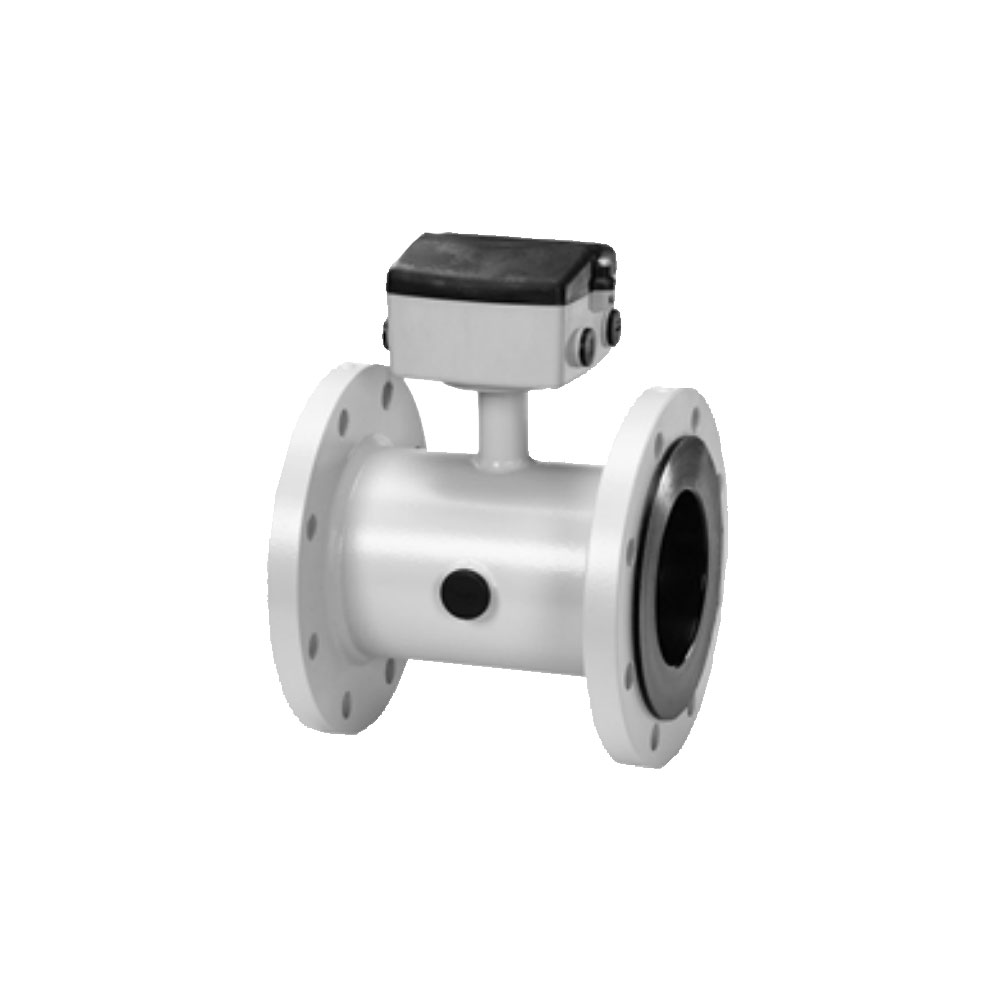

Messaufnehmer MAG 5100 W


Der Messaufnehmer SITRANS FM MAG 5100 W besitzt patentierte Auskleidungen aus NBR-Kautschuk oder Ebonit und EPDM. Er ist vielseitig in der Wasserwirtschaft einsetzbar.

Datenblatt
Bedienungsanleitung

Nutzen

  • Zero Up and Zero Down Installationsfunktionen
  • Auskleidung speziell für Trinkwasseranwendungen, die besondere Zulassungen erfordern
  • Erhöhte Genauigkeit bei geringem Durchfluss für Wasserleckageerkennung (NBR- oder EPDM-Auskleidung)
  • Geeignet für Erdverlegung und dauerhaftes Eintauchen (IP68) bzw. Installation unter Wasser
  • Integrierte Erdungselektroden – keine Erdungsringe erforderlich für viele Anwendungen
  • Kurze Lieferzeit
  • SITRANS FM Portfolio – unsere durchgängige Plattform ermöglicht die flexible Nutzung des Messumformers MAG 5000/6000 für alle Produkte (MAG 5100/3100/1100):
    • Einzigartige SensorProm-Technologie – speichert kritische, sensorspezifische Daten und gibt diese an den Messumformer weiter.  Dies ermöglicht eine einfache, flexible Inbetriebnahme des Sensors.
    • Plug&Play – ermöglicht einfachen Austausch und Inbetriebnahme des Messumformers vor Ort in nur wenigen Minuten
    • „Hot swapable“ – Im Betrieb austauschbar
    • Montageflexibilität – Kompakter oder getrennter Einbau möglich
    • Die validierte Kalibrierung gewährleistet eine genaue Durchflussmessung. Jeder Siemens Durchflussmesser wird in Einrichtungen kalibriert, die individuell nach ISO / IEC 17025 akkreditiert sind.
    • Service und Diagnose – Ausgelegt für MAG-Verifikation vor Ort mit rückführbarer Zertifizierung. Regelmäßige Kalibrierung des SITRANS FM Verifikators sichert die Genauigkeit im Feld.

Detail

Messbereich

0  bis 10 m/s

Nennweiten

von DN 15 bis DN 2.000 (1″  bis 78″)

Messgenauigkeit

0,2 % ± 2,5 mm/s

Betriebsdruck

max. 16 bar (max. 150 psi)

Umgebungstemperatur

von -40 bis 70 °C (-40  bis 158 °F)

Temperatur des Mediums

von -10  bis 70 °C (14  bis 158 °F)

Auskleidungen

EPDM NBR-Kautschuk   Ebonite-Hartgummi

Elektroden

Hastelloy C-276

Eingebaute Erdungselektroden

Werkstoff
Kohlenstoffstahl mit korrosions­beständiger Zweikomponenten-Epoxidbeschichtung
Trinkwasserzulassungen

EPDM: WRAS, NSF/ANSI Standard 61, DVGW 270, ACS  und BelgAqua

NBR: NSF/ANSI Standard 61, WRAS

Ebonit: WRAS

Zulassungen für eichpflichtigen Verkehr

OIML R49 MI-001 PTB K7.2 (Deutschland) BEV OE12/C040 (Österreich)

Allgemeine  Zulassungen
MCERTS-Sira-Zertifikat Nr. MC080136/00

Anwendungsbeispiele: Im Wasserverteilungsnetz, für Wasserentnahme und Abwasseranwendungen sowie für den eichpflichtigen Verkehr als Wasserzähler oder Durchflusszähler für Kältemengenmessungen.

Beratung unter 03303 / 50 40 66

Technische Beratung zum Produkt
