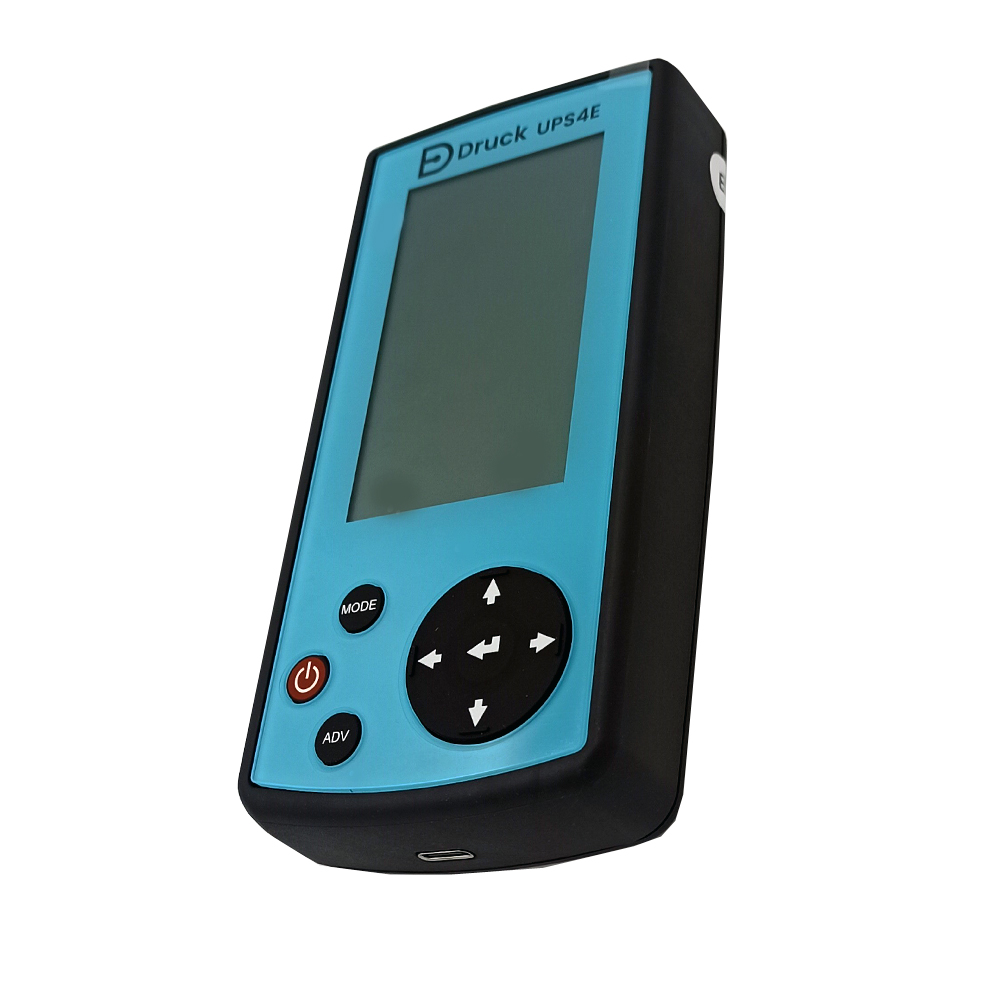

UPS4E ist ein robustes und äußerst kompaktes Schleifenkalibriergerät, das für die Einhandbedienung konzipiert ,wurde. Es ist ein unverzichtbares Werkzeug zum Testen und Versorgen von mA-Steuerungsschleifen und mA-Geräten in der Prozessautomatisierung. Ideal für die Wartung von Messgeräten – mit gut ablesbarem Display und einfach zu bedienenden Funktionen wie Step-, Span- und Ventilprüfung, die Zeit sparen.

UPS4E nutzt modernste elektrische Kalibriertechnologie, um ein zuverlässiges und kosteneffizientes Kalibriergerät für Stromschleifen bereitzustellen.

Allgemeine technische Daten
Interner Speicher	100.000 Datenpunkte (Datenlogging)
Betriebstemperatur	-10 bis 50 °C
Lagertemperatur	-20 bis 70 °C
Schutzart	IP54: Schutz gegen Staub und Spritzwasser
Relative Luftfeuchtigkeit	0 bis 90 % rF, nicht kondensierend
Stoß/Vibration	MIL-PRF-28800F Klasse 2
EMV	EN 61326-2-03
Elektrische Sicherheit	EN 61010-1:2010, EN 61010-2-030:2012
Gehäusematerial	Hochfestes ABS
Hoher Schleifenwiderstand	Primäranzeige blinkt bei Fehler
Messwert außerhalb Bereich	Anzeige “—” blinkend
Zulassungen	CE-Kennzeichnung
Display	72 × 42,5 mm, individuell segmentiertes Display
Abmessungen (L × B × H)	145 mm × 73 mm × 25 mm
Gewicht	300 g inkl. Batterien

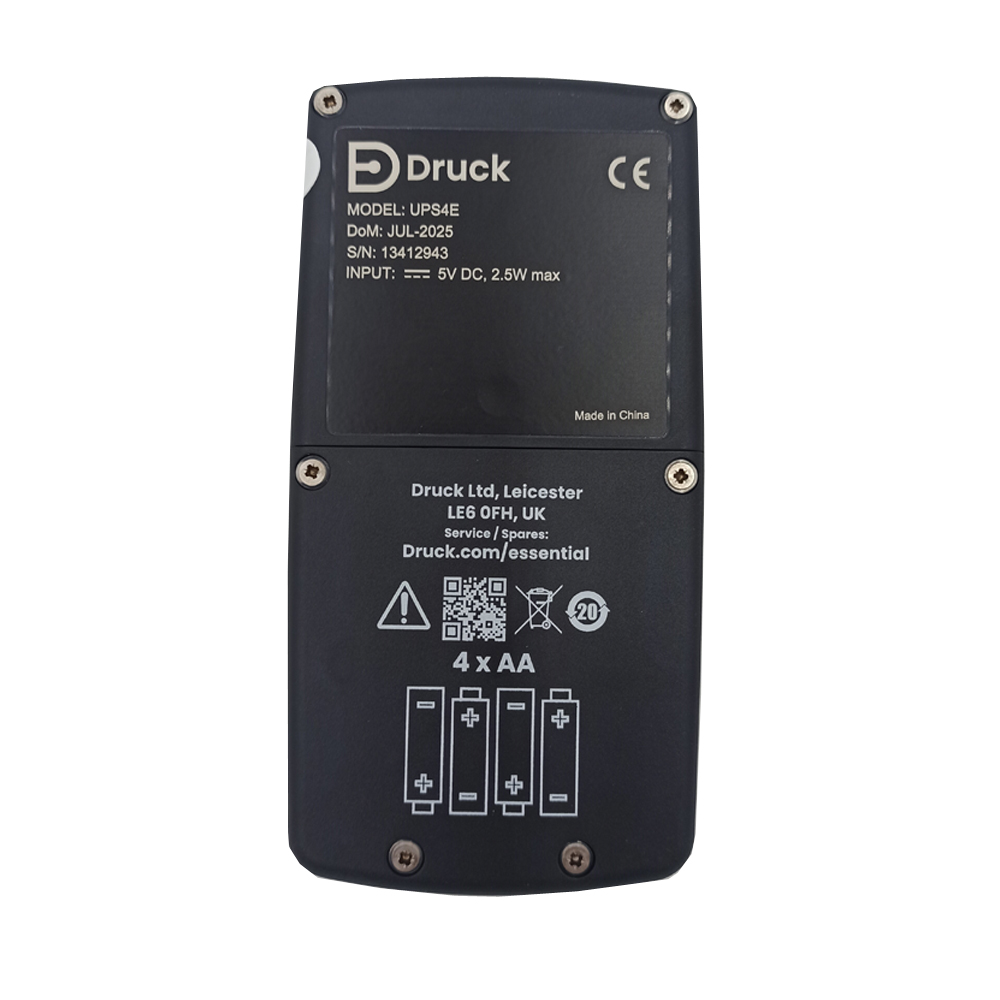

Stromversorgung	4 × 1,5 V AA-Alkalibatterien
Batterielebensdauer	Bis zu 72 h (Messmodus), bis zu 18 h bei 12 mA Schleifenstrom
Automatische Abschaltung	Nach 10 Minuten ohne Tastendruck (abschaltbar)
Batteriestatus	Symbol mit 4 Segmenten

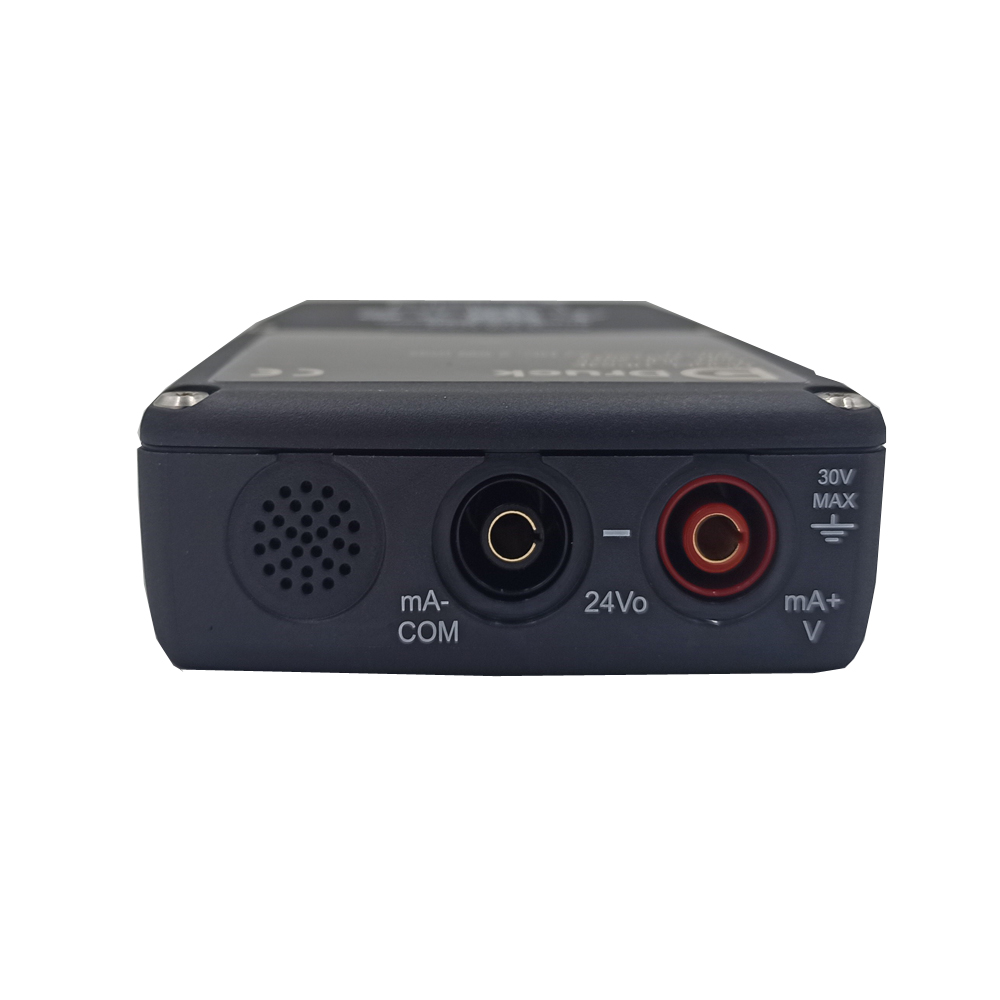

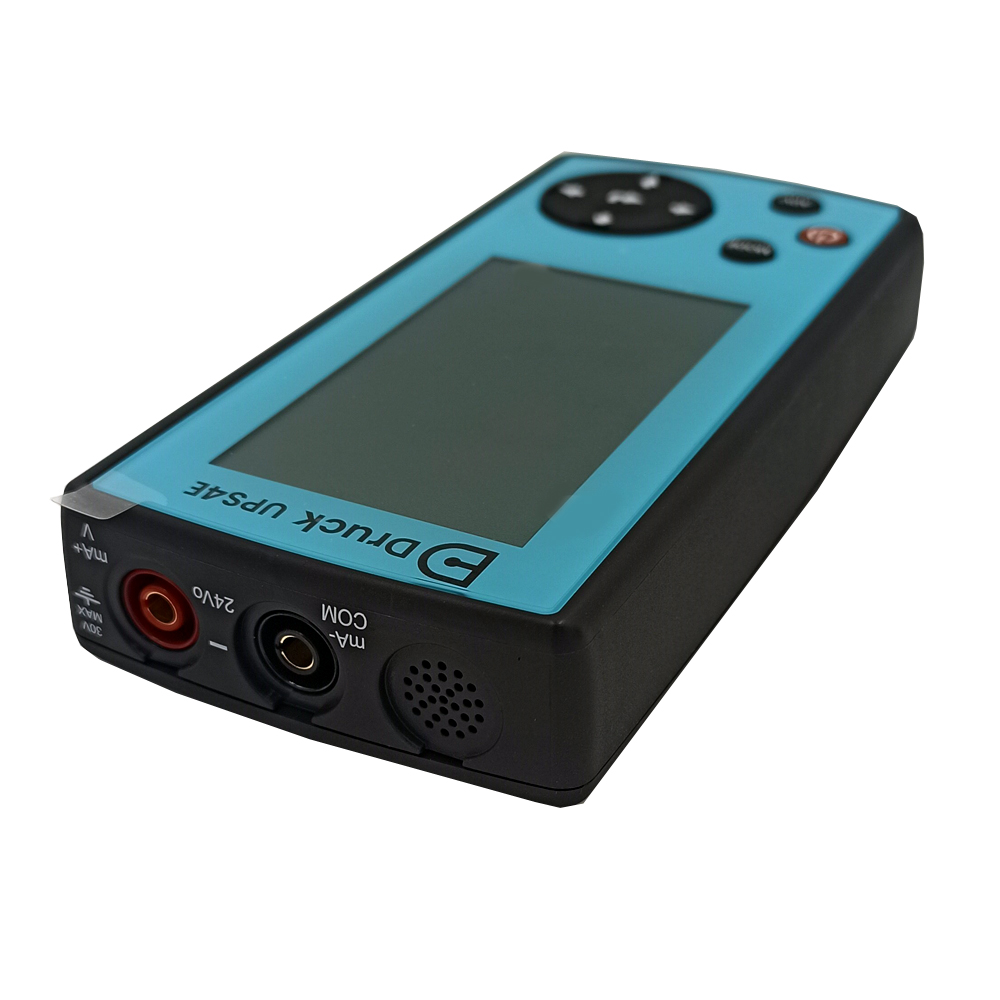

Elektrische Anschlüsse	2 vergoldete 4 mm Buchsen
HART-Widerstand	Optionaler 250 Ohm Schleifenwiderstand
Konnektivität	USB-C zur Datenübertragung und Firmware-Updates Variante für sichere Bereiche: Das Gerät kann über jeden handelsüblichen, zertifizierten USB-Adapter mit Strom versorgt werden.

Display

Das grafikfähige Display ist kontraststark mit Hintergrundbeleuchtung und zeigt die Hauptmessung sowie den %-Wert des Skalenendwertes an.

0 bis 24 mA – Messen oder Simulieren

Interne 24V-Schleifenspannung im Mess- und Simulationsmodus – ideal bei Anlagenstillständen.

• Im Simulationsmodus wird der Strom aktiv durch das Gerät geregelt.
• Im Messmodus wird der Strom vom angeschlossenen Gerät bestimmt.

Gleichzeitige %-Anzeige

Anzeige von mA und Prozentwert bezogen auf 4–20 mA oder 0–20 mA.

Step-, Span- und Ventilprüfung

Schnelles Durchlaufen von Linearitätstests und Null-/Spanneneinstellung. Ventilmodus erlaubt Sitzprüfung und Stellantrieb-Einstellung.

Modus	0%	25%	50%	75%	100%
4–20 mA linear	4	8	12	16	20
0–20 mA linear	0	5	10	15	20
4–20 mA Durchfluss	4	5	8	13	20
0–20 mA Durchfluss	0	1,25	5	11,25	20
4–20 mA Span-Check	4				20
0–20 mA Span-Check	0				20
4–20 mA Ventil	3,8,4,4.2		12		19, 20, 21
0–20 mA Ventil	0, 0,2		10		19, 20, 21

Messbereiche & Genauigkeit

Funktion	Bereich	Auflösung	Genauigkeit (1 Jahr) % vom Messwert + Zähler
mA-Ausgabe mit externer Schleifenspannung	20 mA	0,001	±0,01 % v. Mw. + 1 Digit
	24 mA	0,001	±0,01 % v. Mw. + 2 Digit
mA-Messung mit externer Schleifenspannung	±20 mA	0,001	±0,01 % v. Mw. + 1 Digit
	±24 mA	0,001	±0,01 % v. Mw. + 2 Digit
mA-Ausgabe mit interner Schleifenspannung	20 mA	0,001	±0,01 % v. Mw. + 1 Digit
	24 mA	0,001	±0,01 % v. Mw. + 2 Digit
mA-Messung mit interner Schleifenspannung	20 mA	0,001	±0,01 % v. Mw. + 1 Digit
	24 mA	0,001	±0,01 % v. Mw. + 2 Digit
Spannungsausgabe	±20 V	0,001	±0,01 % v. Mw. + 2 Digit
Spannungsmessung	±30 V	0,001	±0,01 % v. Mw. + 2 Digit

(1) Genauigkeit beinhaltet Temperatureinflüsse im Bereich von 10 °C bis 30 °C (50 °F bis 86 °F).
Für die Nutzung außerhalb dieses Temperaturbereichs addieren Sie 0,003 %/°C (0,015 %/°F).

Auto-Step und Rampe

Einstellbare Step-/Ramprate (1–599 Sekunden) für Einhandprüfung von Schleifen, Ventile und Stellverhalten.

“Fast Set”-Ausgang

Ermöglicht die Einstellung von Werten mit einer Genauigkeit von 0,001 mA über die Tasten. Durch Gedrückthalten einer Taste wird der Ausgang schnell auf den nächsten Sollwert hochgefahren. Diese Funktion ist ideal für Alarmgrenzwerttests.

30 VDC Messfunktion

Für Schleifen-Diagnose und Wartung spannungsgesteuerter Geräte.

Datenlogging

Über 100.000 Datenpunkte speicherbar. Aktivierung und Intervallwahl über Display. Export auf PC möglich.

Weitere Funktionen

• Standard-AA-Batterien
• Unterstützt Einschaltstrom bis 40 mA für 500 ms
• Batteriezustandsanzeige
• Informationsbildschirm: Seriennummer, Softwareversion, Kalibrierdatum
• PIN-geschützte Kalibrierung und Updates
