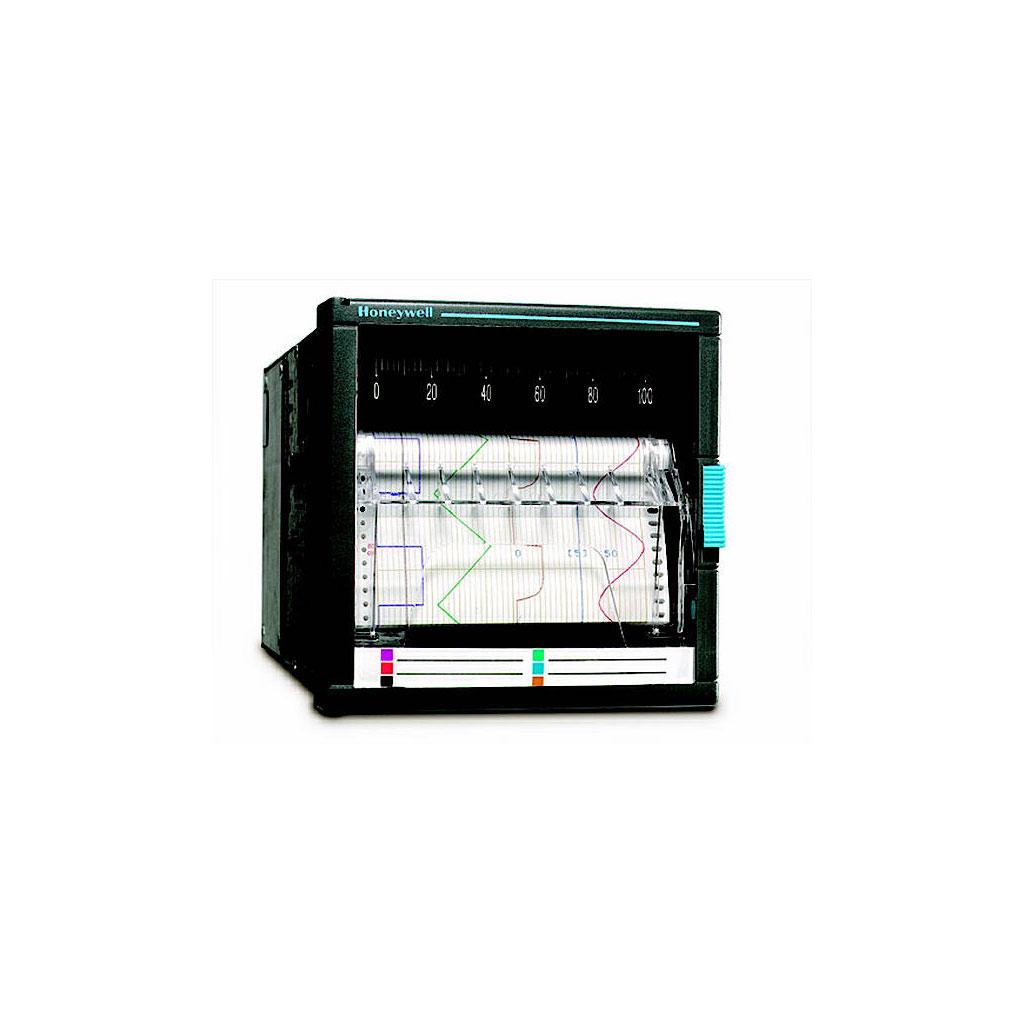

DatenblattDPR 100 A/B
100 mm Streifenschreiber / Mehrfach-Punktdrucker
| Typ | Mikroprozessorgesteuerter 100 mm Streifenschreiber mit hoher Funktionalität |
|---|---|
| Modell | DPR 100 A/B |
| Ausführungen | DPR 100 A und DPR 100 B |
| DPR 100 A | 1- bis 3-fach Linienschreiber für kontinuierliche Aufzeichnung |
| DPR 100 B | 1- oder 6-Kanal Mehrfach-Punktdrucker |
| Aufbau | Kostengünstiger, mikroprozessorgesteuerter Streifenschreiber mit hoher Anforderung an Qualität, Robustheit und Flexibilität |
| Kanäle Linienschreiber | 1-fach, 2-fach oder 3-fach Linienschreiber |
| Kanäle Mehrfach-Punktdrucker | 1- oder 6-Kanal Mehrfach-Punktdrucker |
| Schreibbreite | 100 mm nach DIN 16230 |
| Genauigkeitsklasse | 0,25 % über den gesamten Skalenbereich, gemäß IEC 873 |
| Anzeige | Analoge Anzeigen mit großer Auswahl an Messbereichen und Skalen |
| Eingänge | Voll konfigurierbare Universaleingänge für Thermoelemente, Widerstandsthermometer, mV, V und mA |
| Diagrammpapier | Als Rolle oder Faltpapier |
| Dokumentation | Dokumentation von Datum, Zeit, Messbereich, technischer Einheit, Papiervorschub, Ident.-Nr., Alarm-/Grenzwerten und Ereignissen |
| Alarm-/Grenzwertrelais | Bis zu 6 Alarm-/Grenzwertrelaisausgänge; Linienschreiber: 2 Grenzwerte pro Faserstift; Mehrfach-Punktdrucker: 1 Grenzwert pro Kanal |
| Binäreingänge | Bis zu 2 Binäreingänge für Ereignisaufzeichnung, Druckunterbrechung und Vorschubänderung |
| Papiervorschub Linienschreiber | 2 konfigurierbare Papiervorschübe: 10 bis 600 mm/h |
| Papiervorschub Mehrfach-Punktdrucker | 10 bis 1500 mm/h |
| Konfiguration am Gerät | Leichte Gerätekonfiguration über Klartextmeldungen als Ausdruck auf dem Diagrammpapier |
| PC-Konfiguration | Volle Gerätekonfiguration über Konfigurations-Software mittels PC-Anschluss über frontseitige Steckbuchse |
| Geräte-Kalibrierung | Kalibrierung zur Überprüfung von Messwertgeber, unterer und oberer Messspanne einstellbar; Betriebsintervall bis 60 °C |
| Versorgungsspannung | Universal-Spannungsversorgung: 85 bis 264 V~, 50/60 Hz, 24 oder 48 V Wechsel-/Gleichspannung |
| Schutzart Front | IP54 gemäß IEC 529 |
| Abmessungen | 144 × 144 mm gemäß DIN 43700 / 43718 |
| Einbautiefe | 245 mm hinter Schalttafel |
| Optionen | Diagrammpapierbeleuchtung, Türschloss, rückseitige Klemmenabdeckung, 24 V GS max. 75 mA, Temperatur-Kompensation, 2 Binäreingänge, 2 oder 6 Alarm-/Grenzwertausgänge, tragbare Ausführung, kratzfeste Frontscheibe, UL/CSA-Zulassung |
