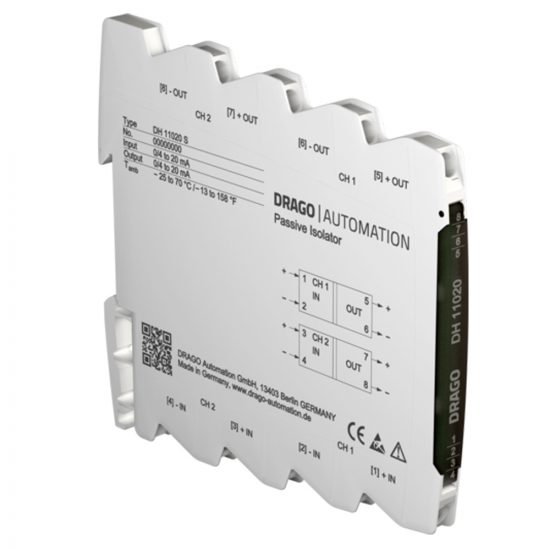

DatenblattDer eingangsseitig gespeiste Trenner ohne Hilfsenergie DH 1000 trennt galvanisch 0(4) … 20 mA Normsignalkreise und überträgt das Messsignal mit hoher Genauigkeit zum Ausgang.
Er vermeidet damit ein Verschleppen von Störspannungen und unterdrückt wirkungsvoll Störungen. Durch den geringen Eigenspannungsbedarf von nur 2,0 V, die hohe Genauigkeit und den kompakten Aufbau ist der DH 1000 im Anlagenbau die erste Wahl.
Das 12,5 mm schmale Anreihgehäuse für 1 oder 2 Kanäle spart Platz im Schaltschrank und erleichtert durch die praktischen Steckklemmen die Montage. Dabei wird beim DH 1022 gerade einmal 6,3 mm Hutschiene pro Kanal benötigt.
Eine intelligente Schaltungstechnik und der konsequente Verzicht auf hochintegrierte Schaltungskomponenten führt zu einer extrem hohen Langlebigkeit und Zuverlässigkeit – ohne Verfälschung des Messsignals.
Zum Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung bietet der DH 102X sichere Trennung bei einer Prüfspannung von 4 kV AC. Der DH 1000 benötigt keine zusätzliche Spannungsversorgung, da die Hilfsenergie aus dem Messsignal gewonnen wird. Das spart Kosten bei der Installation und erhöht die Zuverlässigkeit.
Typenprogramm
| Gerät | Bestell-Nr. |
|---|---|
| Trenner ohne Hilfsenergie, 1-kanalig | DH 1011 AG |
| Trenner ohne Hilfsenergie, 2-kanalig | DH 1012 AG |
| Trenner ohne Hilfsenergie, 1-kanalig sichere Trennung, Prüfspannung 4 kV ~ |
DH 1021 AG |
| Trenner ohne Hilfsenergie, 2-kanalig sichere Trennung, Prüfspannung 4 kV ~ |
DH 1022 AG |
Technische Daten
Eingang
| Eingangssignal | 0(4) … 20 mA / max. 30 V |
| Ansprechstrom | < 20 µA |
| Spannungsabfall | < 2,0 V |
| Überlastbarkeit | ≤ 100 mA, 30 V |
Ausgang
| Ausgangssignal | 0(4) … 20 mA / max. 28 V |
| Grenzfrequenz -3 dB | 100 Hz bei 500 Ohm Bürde |
| Einstellzeit T99 | 5 ms bei 500 Ohm Bürde |
| Restwelligkeit | < 10 mVeff |
Allgemeine Daten
| Übertragungsfehler | < 0,1 % vom Endwert | |
| Bürdenfehler | < 0,03 % v. M. je 100 Ohm Bürde | |
| Temperaturkoeffizient 1) | < 15 ppm/K v. M. je 100 Ohm Bürde | |
| Prüfspannung | 4 kV, 50 Hz alle Kreise gegeneinander | |
| Arbeitsspannung 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen. |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–20 °C bis +70 °C –35 °C bis +85 °C |
| EMV 3) | EMVG, EN 61326-1 | |
| Bauform | 12,5 mm Anreihgehäuse, Schutzart: IP 20 Montage auf 35 mm Hutschiene nach EN 60715 |
|
| Gewicht | ca. 100 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich
Prinzipschaltbild
Maßzeichnung
Gehäuse mit steckbaren Schraubklemmen
Anschlussquerschnitt max. 2,5 mm², Mehrleiteranschluß max. 1 mm² (zwei Leiter gleichen Querschnitts)
Klemmenbelegung
- Kanal 1
- 1 +Eingang
- 2 −Eingang
- 5 +Ausgang
- 6 −Ausgang
- Kanal 2
- 3 +Eingang
- 4 −Eingang
- 7 +Ausgang
- 8 −Ausgang
