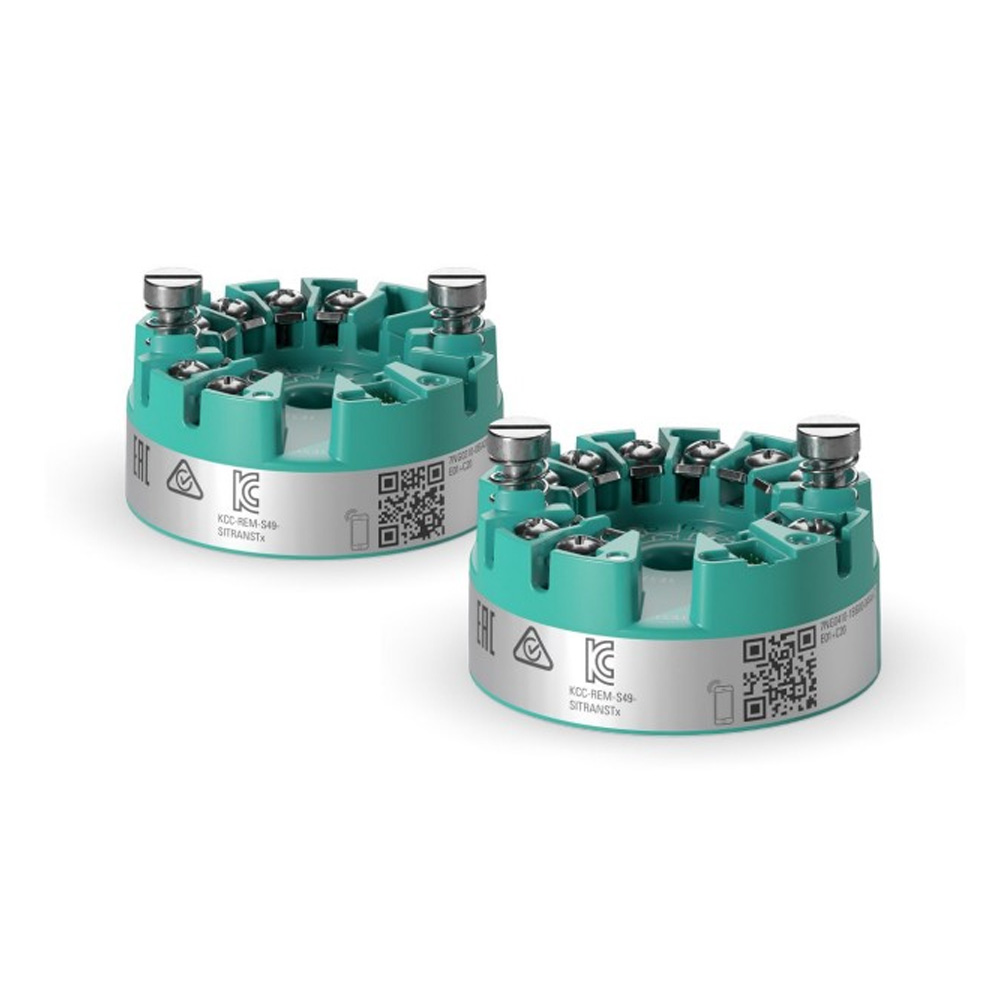

SITRANS TH420 (HART, Universal)


SITRANS TH420 (HART, Universal) ist ein Leiter-Kopfmessumformer mit HART-Kommunikationsschnittstelle für die Montage im Anschlusskopf des Temperatursensors.

Datenblatt
Bedienungsanleitung

Nutzen

  • Kompakte Baugröße
  • Anschluss von zwei unabhängigen Eingangsstromkreisen für redundanten Betrieb (hohe Eingangsverfügbarkeit)
  • Gefederte Befestigung und Mittelloch bieten freie Wahl der Montageart
  • Galvanische Trennung
  • Testklemmen für Strommessgerät
  • Diagnose-LED (grün/rot)
  • Eingangsüberwachung Drahtbruch, Kurzschluss und Drift
  • Eigenüberwachung
  • Konfigurationsstand im EEPROM abgelegt
  • SIL2/3 (mit Bestellzusatz C20)
  • Erweiterte Diagnosefunktionen wie Schleppzeiger, Betriebsstundenzähler etc.
  • Sonderkennlinie
  • Elektromagnetische Verträglichkeit nach DIN EN 61326 und NE21



Anwendungsbereich
Der Messumformer SITRANS TH420 mit zwei Eingängen kann in
allen Branchen eingesetzt werden. Seine kompakte Größe
macht eine Installation im Anschlusskopf Typ B oder größer
möglich. Durch seine universelle Eingangsstufe sind folgende
Fühler und Signalquellen im redundanten Betrieb anschließbar
(hohe Eingangsverfügbarkeit):

  • 2 Widerstandsthermometer (2-, 3-, 4-Leiteranschluss)
  • 2 Thermoelemente
  • 2 lineare Widerstände, Potentiometer und Gleichspannungsquellen

Das Ausgangssignal ist ein der Eingangskennlinie entsprechen der, eingeprägter Gleichstrom von 4 bis 20 mA, überlagert
durch das digitale HART-Signal.
Der duale Eingangsbetrieb ermöglicht auch die Drifterkennung der Eingänge, wodurch Wartungsintervalle besser planbar werden.
Messumformer in der Ausführung “Zündschutzart Eigensicherheit bzw. erhöhte Sicherheit für Zone 2” können innerhalb explosionsgefährdeter Bereiche montiert werden. Das Gerät erfüllt die
Anforderungen der EU-Richtlinie 2014/34/EU (ATEX), die FM und CSA-Vorschriften sowie anderer nationaler Zulassungen.
