DatenblattAnwendungen
- Primärnormal zur Darstellung der Druckskale in einem pneumatischen Bereich bis 100 bar (1.500 psi) oder mit Trennvorlage Luft auf Öl bis 400 bar (5.000 psi)
- Referenzgerät für Werks- und Kalibrierlaboratorien zum Prüfen, Justieren und Kalibrieren von Druckmessgeräten
- Autarkes Komplettsystem auch für Vor-Ort Einsatz geeignet
Beschreibung
Bewährtes Primärnormal
Kolbenmanometer (Druckwaagen) sind die genauesten am Markt verfügbaren Geräte zur Kalibrierung von elektronischen oder mechanischen Druckmessgeräten. Die direkte Messung des Druckes (p = F/A), sowie der Einsatz hochwertiger Materialien ermöglichen eine sehr kleine Messunsicherheit in Verbindung mit der ausgezeichneten Langzeitstabilität. Das Kolbenmanometer (die Druckwaage) findet somit seit Jahren seinen Einsatz in den Werks- und Kalibrierlaboratorien der Industrie, nationalen Instituten sowie Forschungsanstalten.
Autarke Arbeitsweise

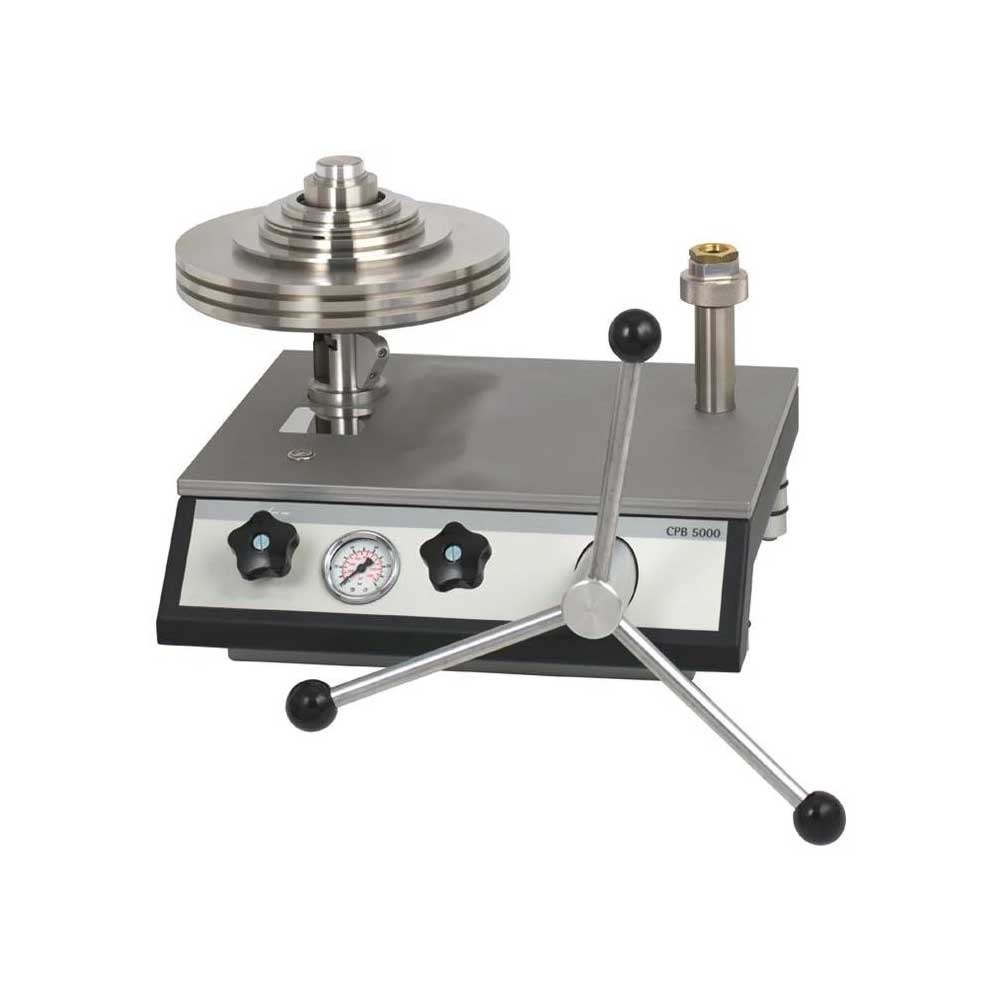

Aufgrund der integrierten Druckerzeugung sowie dem rein mechanischen Messprinzip, ist der Typ CPB5000 ideal für den Einsatz vor Ort, in der Wartung und im Service geeignet.
Grundprinzip
Druck ist definiert als der Quotient aus Kraft und Fläche. Das Herzstück des Kolbenmanometers CPB5000 bildet dementsprechend ein sehr präzise gefertigtes Kolbenzylindersystem, das zur Erzeugung der einzelnen Prüfpunkte mit Massenauflagen belastet wird.
Die Massenauflage ist proportional zum angestrebten Druck und wird durch optimal abgestufte Massen erreicht. Diese Massen werden standardmäßig auf die Norm-Fallbeschleunigung von 9,80665 m/s² gefertigt, können aber auch auf ihren speziellen Einsatzort abgestimmt und auch DKD/DAkkSkalibriert werden.
