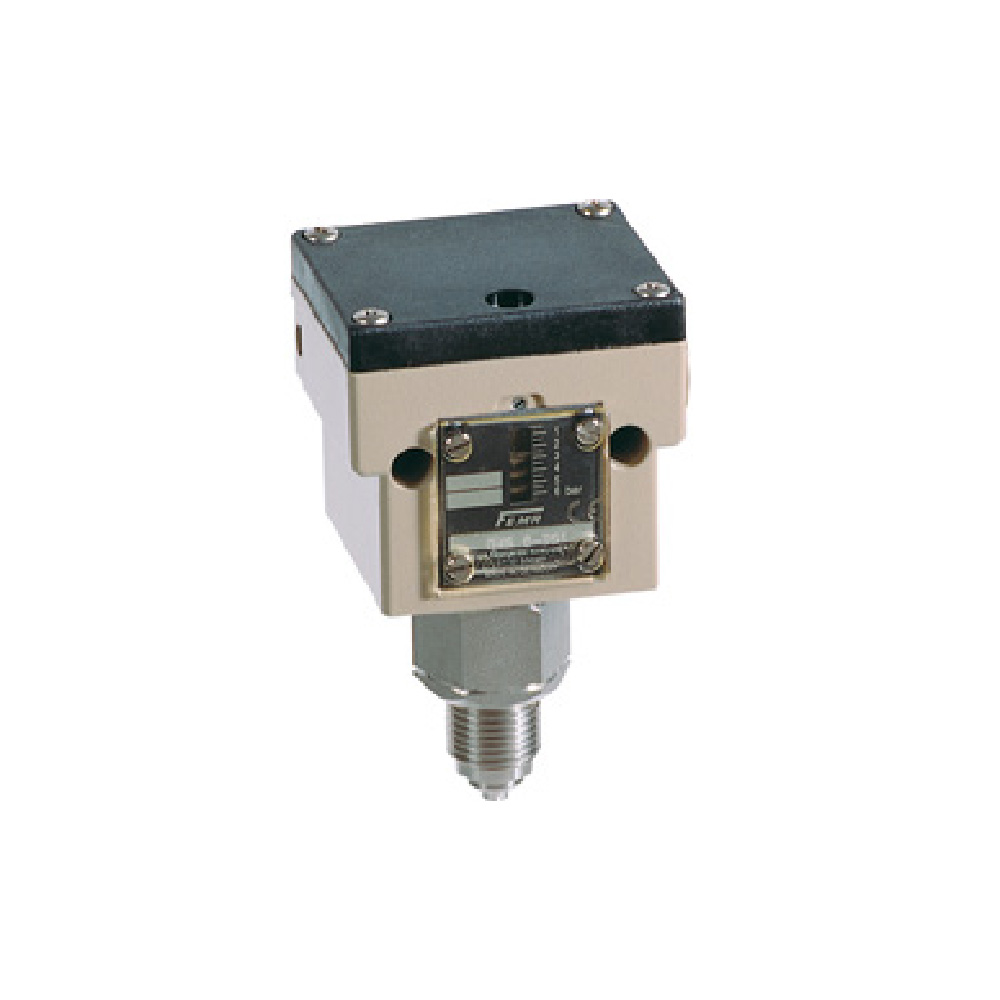

DatenblattTechnische Daten
Druckanschluss
Außengewinde G 1/2 (Manometer anschluss) nach DIN 16 288 und Innengewinde G 1/4 nach ISO 228 Teil 1.
Schaltgerät
Stabiles Gehäuse (300) aus seewasserbestän-digem Aluminium-Druckguss GD Al Si 12.
Schutzart
IP 65, bei senkrechter Einbaulage.
Werkstoffe der Druckfühler
Druckbalg und alle mediumsberührten Teile. X 6 Cr Ni Mo Ti 17122
Werkstoff-Nr. 1.4571
Einbaulage
Senkrecht nach oben und waagrecht.
Max. Umgebungstemperatur
am Schaltgerät
–25…+70 °C.
Max. Mediumstemperatur
Die max. Mediumstemperatur am Druckfühler darf höchstens gleich der zulässigen Umge-bungstemperatur am Schaltgerät sein. Kurzzeitig einwirkende Temperaturen bis
85 °C sind zulässig. Höhere Mediumstem-peraturen sind möglich, wenn durch geeignete Maßnahmen (z.B. Wassersackrohr) obige Grenzwerte am Schaltgerät sichergestellt sind.
Montage
Direkt auf Druckleitung (Manometer anschluss) an eine ebene Fläche mit 2 Schrauben,
4 mm ø.
Schaltdruck
Von außen mittels Schraubendreher verstellbar.
Kontaktbestückung
Einpoliger Umschalter.
| Schaltleistung | 250 V ~
|
250 V ~
(ohm) |
24 V ~
(ohm) |
||
| Normal |
|
0,3 A | 8 A |
Kunststoffbeschichtung
Das Alu-Druckgussgehäuse aus GD Al Si ist chromatiert und mit beständigem Kunststoff einbrennlackiert. Korrosionstests mit 3 %-iger Salzlösung und 30 Temperaturwechseln von +10 bis +80 °C zeigten nach 20 Tagen keiner-lei Veränderungen der Oberfläche.
Justierung
Die Baureihen DNS und VNS sind bei fallendem Druck grundjustiert. Das bedeutet, der einstellbare Schaltdruck auf der Skala entspricht dem Schaltpunkt bei fallendem Druck, der Rückschaltpunkt ist um die Schaltdifferenz höher. (Siehe auch S. 23, 1. Justierung am unteren Schaltpunkt.)
Hinweis auf nicht angelegte Artikel:
In unserem Artikelstamm sind nicht alle technisch möglichen Gerätekombinationen angelegt. Deshalb empfehlen wir die vorherige Anfrage zur Klärung und Auswahl einer möglichen Alternativlösung.
| Type | Einstellbereich | Schaltdifferenz | Max. | a | – | |
| (Toleranzspanne) | zulassiger | zeich | ||||
| Druck | nung | |||||
| Schaltdifferenznicht einstellbar | S. 21+22 | |||||
| VNS301-351 | -250…+100mbar | 30 … 60mbar | 3bar | |||
| VNS111-351 | -1*…+0,1bar | 30 … 70mbar | 6bar | |||
| DNS025-351 | 0,04…0,25bar | 20 … 4Ombar | 6bar | 2+15 | ||
| DNS06-351 | 0,1…0,6bar | 10 „. 50mbar | 6bar | |||
| DNS1-351 | 0,2…1,6bar | 40 „. 8Ombar | 6bar | |||
| D NS3-351 | 0,2…2,5bar | 60 | 140mbar | 16bar | ||
| 2+18 | ||||||
| DNS6-351 | 0,5…6bar | 0,07 | 0,23bar | 16bar | ||
| DNS10-351 | 1…10bar | 0,2 … 0,4bar | 16bar | |||
| 2+17 | ||||||
| DNS16-351 | 3… 16bar | 0,3 „. Mbar | 25bar |
