DPI 612 FLEX Druckkalibrator

Nicht mehr verfügbar. Dieses Produkt wird nicht mehr angeboten.
Empfohlene Alternative: DPI620 GENII Druckkalibrator / Prozesskalibrator

  • Das komplette Druckkalibrierungswerkzeug: Pumpe, Messung, Analyse
  • Branchenführende Druckgenauigkeit
  • Schnell und zuverlässig von Vakuum bis 1000 bar / 15.000 psi
  • Einfache Bedienung über Touchscreen
  • Keine Leckagen im Feldeinsatz dank schnell montierbarer Druckadapter und -schläuche
  • Inklusive kostenloser Lizenz für die Kalibriersoftware 4Sight2 Lite
Datenblatt
Bedienungsanleitung
Zur Anfrageliste hinzufügen
Videos

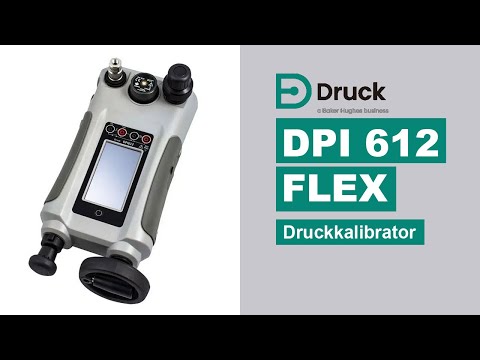

Der DPI 612 Flex von Druck ist ein leistungsstarker, modular aufgebauter Druckkalibrator für die präzise Kalibrierung von Druckmessgeräten im Labor und im Feldeinsatz. Er kombiniert Druckerzeugung, elektrische Messung und umfassende Dokumentation in einem einfach zu bedienenden Gerät. Mit drei Modellvarianten, austauschbaren Druckmodulen und intuitivem Touchscreen-Interface ist der DPI 612 Flex ideal für anspruchsvolle Kalibrieraufgaben.

Hauptmerkmale:

  • Vollständiges Kalibrierwerkzeug: Druck erzeugen, messen, dokumentieren
  • Spitzenklasse-Druckgenauigkeit bis 0,005 % vom Endwert (FS)
  • Drei Modellvarianten zur Druckerzeugung:
    • DPI 612 pFlex: Pneumatisch bis 20 bar / 300 psi
    • DPI 612 pFlexPro: Pneumatisch bis 100 bar / 1500 psi
    • DPI 612 hFlexPro: Hydraulisch bis 1000 bar / 15.000 psi
  • Erzeugt 20 bar in weniger als 30 Sekunden
  • Werkzeugloses Schnellanschlusssystem – leckagefrei und einfach
  • Touchscreen mit Dashboard-Oberfläche und Favoritenfunktion
  • Automatisierte Kalibrierungen mit 4Sight2-Software
  • Steckbare PM620-Druckmodule (wechselbar im Feld)
  • Gleichzeitige Anzeige von Druck, IDOS und elektrischen Signalen

Modellvarianten im Überblick:

Modell Typ Druckbereich Medien
DPI 612 pFlex Pneumatisch bis 20 bar / 300 psi Nicht korrosive Gase
DPI 612 pFlexPro Pneumatisch bis 100 bar / 1500 psi Nicht korrosive Gase
DPI 612 hFlexPro Hydraulisch bis 1000 bar / 15000 psi Öl oder Wasser

Elektrische Messung & Ausgang:

  • Messen und Simulieren von mA, V, mV
  • 0 bis 24 mA (aktiv oder passiv), ±200 mV, ±30 V
  • Ausgang: 10 V / 24 V zur Versorgung von Schleifen
  • Schaltertest mit automatischer Erkennung
  • 3x höhere Genauigkeit als die DPI 610-Serie

Druckmodul-Flexibilität:

  • Kompatibel mit PM620-Modulen (25 mbar bis 1000 bar)
  • Automatische Modulerkennung
  • Ohne Kabel oder Werkzeug wechselbar
  • Einzeln kalibriert und vollständig austauschbar

Datenmanagement & Software:

  • Automatisierte Kalibrierabläufe mit PASS/FAIL-Auswertung
  • Mehrkanal-Datenlogging
  • Interner Speicher: 8 GB
  • Inklusive kostenloser Lizenz für 4Sight2 Lite

Erweiterte Prüf-Funktionen:

  • Dichtheitsprüfung (automatisch)
  • Schaltertest inkl. Hysterese-Erkennung
  • Sicherheitsventiltest
  • Stromsimulation mit Rampen- und Schrittfunktion
  • Skalierung von Signalen z. B. mA in %

Lieferumfang & Zubehör:

  • Wiederaufladbarer Akku & Ladegerät
  • Druckschläuche und Adapter (Schnellanschluss)
  • Tragegurt, Schutzkoffer
  • Messleitungen
  • Kalibrierzertifikat & Bedienungsanleitung

Technische Daten (Auszug):

Parameter Wert
Druckbereiche 25 mbar bis 1000 bar (modellabhängig)
Genauigkeit bis zu 0,005 % FS
Elektrische Genauigkeit besser als 0,02 % FS (über 1 Jahr)
Touchscreen 4,3″ Farbdisplay, 480×272 px
Speicher 8 GB intern
Batterielaufzeit 12–26 Stunden (Li-Ionen-Akku)
Betriebstemperatur –10 °C bis +50 °C
Schutzart IP54 (staub- und spritzwassergeschützt)
Schnittstellen USB-A, USB Mini-B, IDOS, RS232 (optional)
Produktname

DPI612
Modell (DPI612)

PFX (Ideal für Anwendungen mit niedrigem bis mittlerem Druck von wenigen mbar/psi bis 20 bar/300 psi.), PFP (Druckbereich von wenigen mbar/psi bis 100 bar/1500 psi), HFP (Hydraulischen Druck bis 1000 bar / 15000 psi mit Wasser oder Mineralöl aus seinem internen Reservoir.)
Druckbereich

PFX: 2A: 0 to 2 abs / 0 to 30 abs, PFX: 7A: 0 to 7 abs / 0 to 100 abs, PFX: 20A: 0 to 20 g/abs / 0 to 300 g/abs, PFX: 1G: -1 to 1 g / -14,5 to 15 g, PFX: 2G: -1 to 2 g / -14,5 to 30 g, PFX: 7G: -1 to 7 g / -14,5 to 100 g, PFX: 10G: -1 to 10 g / -14,5 to 150 g, PFX: 20G: -1 to 20 g / -14,5 to 300 g, PFP: 20A: 0 to 20 g/abs / 0 to 300 g/abs, PFP: 20G: -1 to 20 g / -14.5 to 300 g, PFP: 35G: 0 to 35 g / 0 to 500 g, PFP: 70G: 0 to 70 g / 0 to 1000 g, PFP: 100G: 0 to 100 g / 0 to 1500 g, 00: Für andere Druckbereiche und Zubehörkombinationen verwenden Sie bitte den Druckbereich „00“ und bestellen die PM 620 Druckmodule sowie das Zubehör als separate Artikel., HFP: 200G: 0 to 200 g / 0 to 3000 g, HFP: 350: 0 to 350 g/abs / 0 to 5000 g/abs, HFP: 700: 0 to 700 g/abs / 0 to 10000 g/abs, HFP: 1000: 0 to 1000 g/abs / 0 to 15000 g/abs

Weitere Dokumente

612
612 1
612 3
