DPI705E Druck Präzisions Druck- / Temperaturmessgerät

ab 728,10 €
zzgl. MwSt.

Optionen und Preise

DPI705E-IS (Ex-Version): ab 896,10 €


  • 41 Druckbereiche von ±25 mbar bis 1.400 bar (±10 inH₂O bis 20.000 psi / 2,5 kPa bis 140 MPa)
  • Gesamtunsicherheit über 1 Jahr bis zu 0,025 % vom Endwert (FS) im Temperaturbereich von -10 °C bis +50 °C
  • Integrierter Kalibriernachweis mit Anzeige des Kalibrierfälligkeits-Countdowns
  • Robustes, handliches Design mit hintergrundbeleuchtetem, kontraststarkem Display
  • Funktionen für Lecktest, Tarierung, Maximal-/Minimalwertanzeige und Filterung
  • Version für explosionsgefährdete Bereiche (eigensicher) verfügbar

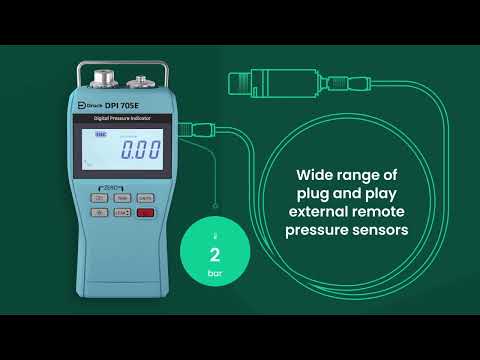

  • Optionale externe Plug-and-Play-Sensoren: Drucksensor (PM700E) und RTD-Temperaturfühler (RTD-PROBE)
  • Kompatibel mit unseren pneumatischen und hydraulischen Handpumpen
  • Kompatibel mit 4Sight2 für automatisierte Kalibrierprozesse

Datenblatt
Bedienungsanleitung
Produktkatalog
Zur Anfrageliste hinzufügen

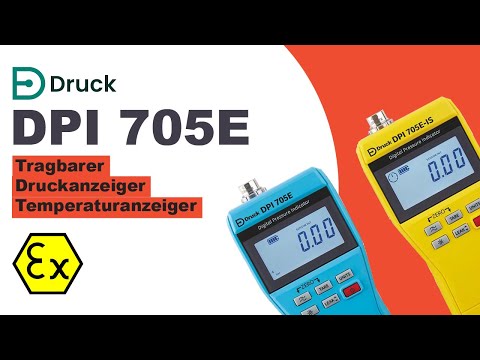

Videos

Der DPI 705E von Druck ist ein robuster, tragbarer Druckanzeiger, der speziell für Wartung, Fehlersuche und Kalibrierung in Industrieumgebungen entwickelt wurde. Dank seines kompakten Designs, der hohen Genauigkeit und der umfangreichen Funktionen eignet er sich ideal für den Feldeinsatz – sowohl in sicheren als auch in explosionsgefährdeten Bereichen (IS-Version).

Hauptfunktionen auf einen Blick:

  • 41 verfügbare Druckbereiche von ±25 mbar bis 1.400 bar (±10 inH₂O bis 20.000 psi)
  • Gesamtunsicherheit bis zu 0,025 % vom Endwert (über den Temperaturbereich -10 °C bis +50 °C)
  • Integrierte Kalibrierdaten mit Anzeige der nächsten Fälligkeit (Countdown)
  • Großes, kontraststarkes LCD mit Hintergrundbeleuchtung
  • Lecktest, Tarierung, Min/Max und Filterfunktionen serienmäßig integriert
  • IS-Version für explosionsgefährdete Bereiche nach ATEX, IECEx, CSA u. a.
  • Kompatibel mit PM700E externen Drucksensoren und RTD-Temperaturfühlern (Plug & Play)
  • Lange Batterielaufzeit – bis zu 1 Jahr mit einem Batteriesatz bei typischer Nutzung
  • Optionale Verbindung mit 4Sight2 für automatisierte Kalibrierung

Typische Einsatzbereiche:

  • Wartung und Instandhaltung vor Ort
  • System-Fehlersuche
  • Druck- und Temperaturkalibrierung im Feld
  • Geräteprüfung unter rauen Umweltbedingungen

Besondere Funktionen:

  • Lecktest: Messung des Druckabfalls über 1, 3 oder 5 Minuten – auch mit RTD-Sensor
  • Min-/Max-Hold: Erfassung von Druckspitzenwerten im Messverlauf
  • Tare-Funktion: Temporäre Nullpunktverschiebung (0–100 % FS)
  • Filter: Gleitender Durchschnitt über die letzten 10 Messwerte für stabile Anzeige
  • Alarm: Visuelle & akustische Warnung bei Unter- oder Überschreiten frei definierbarer Grenzwerte

Erweiterbare Optionen:

  • PM700E – Externe Drucksensoren mit eigener Kalibrierung
  • RTD-Temperaturinterface – Für Temperaturmessungen mit PT100-Fühlern
  • Vielfältige Anschlussadapter: G1/8, G1/4, 1/8 NPT, 1/4 NPT, Quick-Fit u. a.
  • Kompatibilität mit Druck-Handpumpen: z. B. PV210, PV411A, PV212 (bis 1.000 bar)

Vorteile im täglichen Einsatz:

  • Plug-and-Play – keine Aufwärmzeit notwendig
  • Stoß- und vibrationsresistent (1 m Falltest bei -20 °C bestanden)
  • Optionales Zubehör wie Tragekoffer, Magnet-/Gurthalterung, USB-RS485-Kabel
  • Geeignet für Luft, nichtkondensierende Gase und flüssige Medien (je nach Modell)



Technische Spezifikationen (Auszug):

Kategorie Details
Druckbereiche ±25 mbar bis 1.400 bar (2.5 kPa bis 140 MPa)
Genauigkeitsklassen Standard: ±0,1 % FS
Hoch: ±0,05 % FS
Premium: ±0,025 % FS
Medienkompatibilität 316L, Hastelloy C276, Inconel 625 je nach Messbereich
Schutzart IP54 (staub- und spritzwassergeschützt)
Betriebstemperatur -10 °C bis +50 °C
Stromversorgung 4x AA-Batterien, Laufzeit bis zu 1 Jahr (typisch)
Anzeige Kontrastreiches LCD mit 16 mm Ziffernhöhe, 5-stellig
Kalibrierung Integrierter Nachweis, optional UKAS-zertifiziert
Explosionsschutz (IS-Version) ATEX, IECEx, CSA, INMETRO, TR CU, u. v. m.

DPI 705E interne Drucksensoren

Die DPI 705E können mit einem internen Absolut-, Relativ- oderDifferenzdrucksensor konfiguriert werden (siehe Verfügbarkeit interneDrucksensoren).
Verfügbare Druckbereiche gemäß Tabelle:

Druckbereich Absolutdruck Relativdruck Differenzdruck Standardgenauigkeit Hohe Genauigkeit
25 mbar / 10 inH2O / 2,5 kPa – ✔ ✔ – –
70 mbar / 1 psi / 7 kPa – ✔ ✔ ✔ –
200 mbar / 3 psi / 20 kPa – ✔ ✔ ✔ –
350 mbar / 5 psi / 35 kPa ✔ ✔ ✔ ✔ ✔
700 mbar / 10 psi / 70 kPa ✔ ✔ ✔ ✔ ✔
1 bar / 15 psi / 100 kPa ✔ ✔ ✔ ✔ ✔
2 bar / 30 psi / 200 kPa ✔ ✔ ✔ ✔ ✔
3,5 bar / 50 psi / 350 kPa ✔ ✔ ✔ ✔ ✔
7 bar / 100 psi / 700 kPa ✔ ✔ ✔ ✔ ✔
10 bar / 150 psi / 1 MPa ✔ ✔ ✔ ✔ ✔
20 bar / 300 psi / 2 MPa ✔ ✔ ✔ ✔ ✔
35 bar / 500 psi / 3,5 MPa ✔ ✔ ✔ ✔ ✔
70 bar / 1000 psi / 7 MPa ✔ ✔ ✔ ✔ ✔
100 bar / 1500 psi / 10 MPa ✔ ✔ – ✔ ✔
135 bar / 2000 psi / 13,5 MPa ✔ ✔ – ✔ ✔
200 bar / 3000 psi / 20 MPa ✔ ✔ – ✔ ✔
350 bar / 5000 psi / 35 MPa ✔ ✔ – ✔ ✔
700 bar / 10000 psi / 70 MPa ✔ ✔ – ✔ ✔

Hinweis: Beaufschlagen Sie den Negativ-Druckanschluss von Differenzdruckanzeigen nicht mit einem Druck von über 1 bar (16 psi) absolut.

Genauigkeit

1: Standard ±0,1 % vom Endwert (FS), 2: Hoch ±0,05 % vom Endwert (FS), 3: Premium ±0,025 % vom Endwert (FS)
Druckbereich und Referenztyp

008G: 25 mbar/10 inH2O/2.5 kPa (Relativ), 008L: 25 mbar/10 inH2O/2.5 kPa (Differenz), 01G: 70 mbar/1 psi/7 kPa (Relativ), 01L: 70 mbar/1 psi/7 kPa (Differenz), 02G: 200 mbar/3 psi/20 kPa (Relativ), 02L: 200 mbar/3 psi/20 kPa (Differenz), 03G: 350 mbar/5 psi/35 kPa (Relativ), 03A: 350 mbar/5 psi/35 kPa (Absolut), 03L: 350 mbar/5 psi/35 kPa (Differenz), 04G: 700 mbar/10 psi/70 kPa (Relativ), 04A: 700 mbar/10 psi/70 kPa (Absolut), 04L: 700 mbar/10 psi/70 kPa (Differenz), 05G: 1 bar/15 psi/100 kPa (Relativ), 05A: 1 bar/15 psi/100 kPa (Absolut), 05L: 1 bar/15 psi/100 kPa (Differenz), 05B: 750-1150 mbar/11-17 psi/ 75-75-115115 kPa (Barometrisch), 07G: 2 bar/30 psi/200 kPa (Relativ), 07A: 2 bar/30 psi/200 kPa (Absolut), 07L: 2 bar/30 psi/200 kPa (Differenz), 08G: 3.5 bar/50 psi/350 kPa (Relativ), 08A: 3.5 bar/50 psi/350 kPa (Absolut), 10G: 7 bar/100 psi/700 kPa (Relativ), 10A: 7 bar/100 psi/700 kPa (Absolut), 11G: 10 bar/150 psi/1000 kPa (Relativ), 11A: 10 bar/150 psi/1000 kPa (Absolut), 13G: 20 bar/300 psi/2 MPa (Relativ), 13A: 20 bar/300 psi/2 MPa (Absolut), 14G: 35 bar/500 psi/3.5 MPa (Relativ), 14A: 35 bar/500 psi/3.5 MPa (Absolut), 16G: 70 bar/1000 psi/7 MPa (Relativ), 16A: 70 bar/1000 psi/7 MPa (Absolut), 165G: 100 bar/1500 psi/10 MPa (Relativ), 165A: 100 bar/1500 psi/10 MPa (Absolut), 17G: 135 bar/2000 psi/13.5 MPa (Relativ), 17A: 135 bar/2000 psi/13.5 MPa (Absolut), 18G: 200 bar/3000 psi/20 MPa (Relativ), 18A: 200 bar/3000 psi/20 MPa (Absolut), 20A: 350 bar/5000 psi/35 MPa (Absolut), 22A: 700 bar/10000 psi/70 MPa (Absolut)
Druckanschlüsse

P1: G1/8 Innengewinde für Bereiche < 350 bar (fest verschweißt), P2: G1/4 Innengewinde für Bereiche < 350 bar, P3: 1/8 NPT Innengewinde für Bereiche < 350 bar, P4: 1/4 NPT Innengewinde für Bereiche < 350 bar, P5: Schnellkupplungsadapter für Bereiche < 350 bar, P6: 9/16 x 18 UNF Außengewinde Pflicht für Bereiche ≥ 350 bar (fest verschweißt)
Zulassungen für den explosionsgefährdeten Bereich

H0: Keine Zulassung (nur DPI705E), H1: ATEX, IECEx, CSA, CCOE, XPL, KCS, NEPSI, ECASEx, H3: INMETRO (Brasilien), H4: TR CU (Kasachstan Allgemeine Sicherheit), H5: TR CU (Kasachstan Explosionsgefährdeter Bereich
Druckeinheiten

U0: Alle Druckeinheiten (Standard), U1: Nur Pa (Si-Einheiten)
Optionen

OP0: Keine Option erforderlich, OP1: Negativkalibrierung für Relativdruckbereiche ab 35 bar und höher
