Zur Drucküberwachung von Heißwasser, Brenngase und flüssige Brennstoffe.

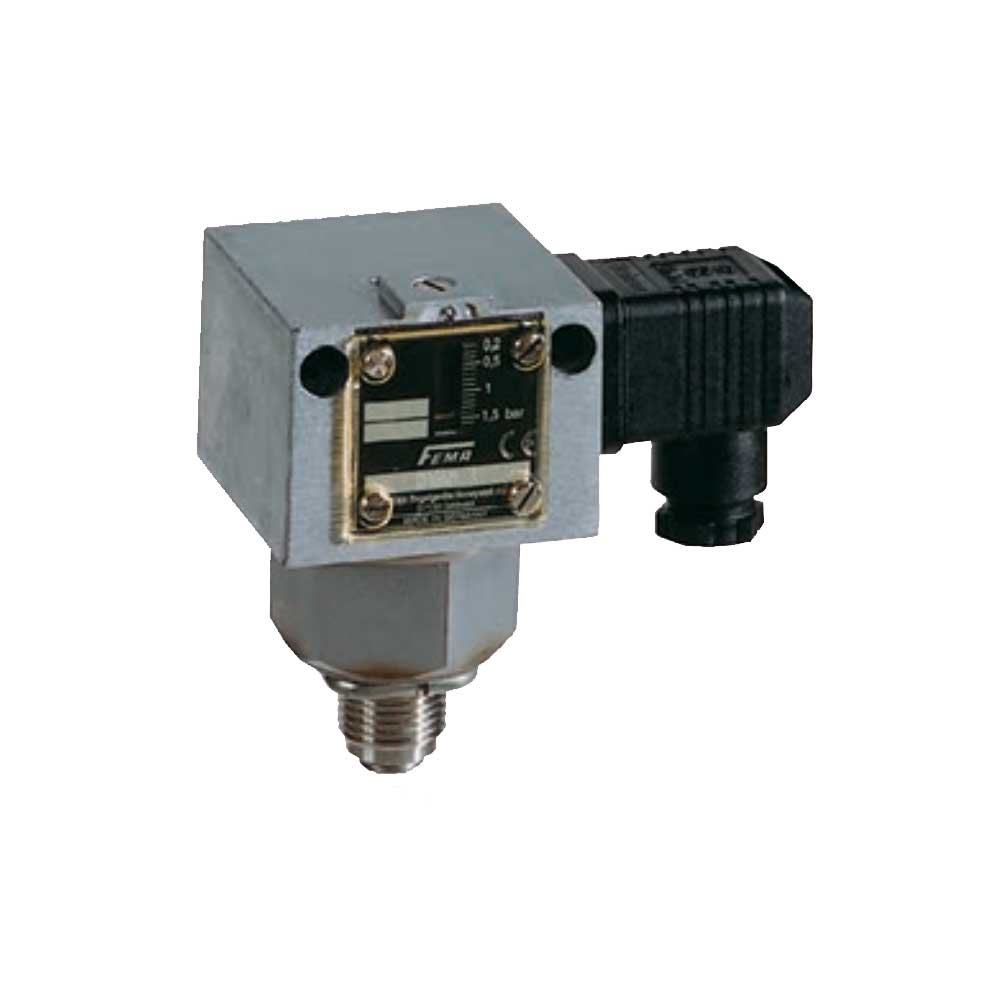

DWR – Druckwächter für Heißwasser, Dampf, Gas, flüssige Brennstoffe
Besonders geeignet als Druckwächter oder Druckbegrenzer für Brenngase (DVGW-Arbeitsblatt G 260) und flüssige Brennstoffe (z.B. Heizöl) sowie für Dampfanlagen nach TRBS und Heißwasser Anlagen nach DIN EN12828, für Anlagen nach DIN EN12952-11 und DIN EN12953-9.
Der DWR dient der Maximaldruck- und Minimaldrucküberwachung. Dieser Druckschalter nach „besonderer Bauart“ verfügt über eine Prüfung mit 2 Mio. Schaltspielen. TÜV und DVGW – Prüfung ist vorhanden.
 Datenblatt
|
|
Bedienungsanleitung
|
Zur Drucküberwachung von Heißwasser, Brenngase und flüssige Brennstoffe.
| Druckart | Überdruck, relativ | ||||||||||
| Druckanschluss | Innengewinde G¼”, Außengewinde G½” | ||||||||||
| Elektrischer Anschluss | Stecker nach DIN EN 175301 | ||||||||||
| Schutzart | IP54 | ||||||||||
| Material des Schaltgehäuses | Stabiles Gehäuse aus seewasserbeständigem Aluminium-Druckguss GD Al Si 12 | ||||||||||
| Mediumberührte Werkstoffe | 1.4104 + 1.4571 | ||||||||||
| Mediumstemp. | -25 … 70 oC | ||||||||||
| Max. Mediumstemp. | Kurzzeitig einwirkende Temperaturen bis 85 oC sind zulässig. Höhere Mediumstemperaturen sind möglich, wenn durch geeignete Maßnahmen (z. B. Wassersackrohr) obige Grenzwerte am Schaltgerät sichergestellt sind (siehe Zubehör für Druckschalter / Transmitter) | ||||||||||
| Umgebungstemp. | -25 … 70 oC | ||||||||||
| Hinweis z. Umgebungstemperatur | Bei Umgebungstemperaturen unter 0 oC ist dafür zu sorgen, dass im Sensor und im Schaltgerät kein Kondenswasser entstehen kann | ||||||||||
| Schaltfunktion | 8 A bei 250 V AC, 5 A bei 250 V AC induktiv, 8 A bei 24 V DC, 0,3 A bei 250 V DC | ||||||||||
| Zusatzfunktionen |
Fügen Sie unten aufgeführte Ziffern an die ausgewählte Bestell-Nr. an, um die beschriebene Zusatzfunktion zu ordern:
|
||||||||||
| Registrierungen |
|
|
||||||||||||||||||||
| Einstellb. Druckbereich | Var. Hysterese | Feste Hysterese | Max. Druck | Artikel-Nr. | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| bar | bar | bar | bar | |||||||||||||||||
| 0.1 … 0.6 | — | 0.04 | 6 | DWR06 | ||||||||||||||||
| 0.2 … 1.6 | — | 0.06 | 6 | DWR1 | ||||||||||||||||
| 0.2 … 2.5 | — | 0.1 | 16 | DWR3 | ||||||||||||||||
| 0.5 … 6 | — | 0.2 | 16 | DWR6 | ||||||||||||||||
| 0.5 … 6 | — | 0.25 | 25 | DWR625 | ||||||||||||||||
| 3 … 16 | — | 0.5 | 25 | DWR16 | ||||||||||||||||
| 4 … 25 | — | 1 | 63 | DWR25 | ||||||||||||||||
| 8 … 40 | — | 1.3 | 63 | DWR40 | ||||||||||||||||
|
||||||||||||||||||||
| Einstellb. Druckbereich | Var. Hysterese | Feste Hysterese | Max. Druck | Artikel-Nr. | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| bar | bar | bar | bar | |||||||||||||||||
| 0.1 … 0.6 | 0.08 … 0.5 | — | 6 | DWR06-203 | ||||||||||||||||
| 0.2 … 1.6 | 0.15 … 0.6 | — | 6 | DWR1-203 | ||||||||||||||||
| 0.2 … 2.5 | 0.17 … 1.4 | — | 16 | DWR3-203 | ||||||||||||||||
| 0.5 … 6 | 0.3 … 1.7 | — | 16 | DWR6-203 | ||||||||||||||||
| 0.5 … 6 | 0.4 … 2.5 | — | 25 | DWR625-203 | ||||||||||||||||
| 3 … 16 | 0.75 … 3.15 | — | 25 | DWR16-203 | ||||||||||||||||
| 4 … 25 | 1.3 … 6 | — | 63 | DWR25-203 | ||||||||||||||||
| 8 … 40 | 2.3 … 6.6 | — | 63 | DWR40-203 | ||||||||||||||||
|
||||||||||||||||||||
| Beschreibung | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wassersackrohr für höhere Temperaturen, Werkstoff St.35.8-I (weiteres Zubehör siehe Zubehör für Druckschalter / Transmitter) | ||||||||||||||||||||
