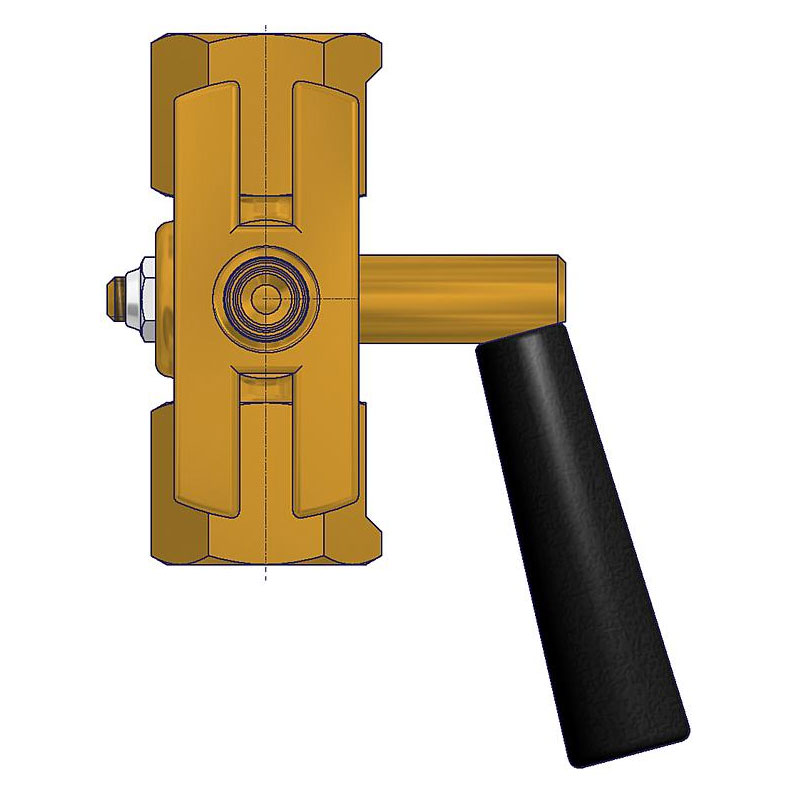

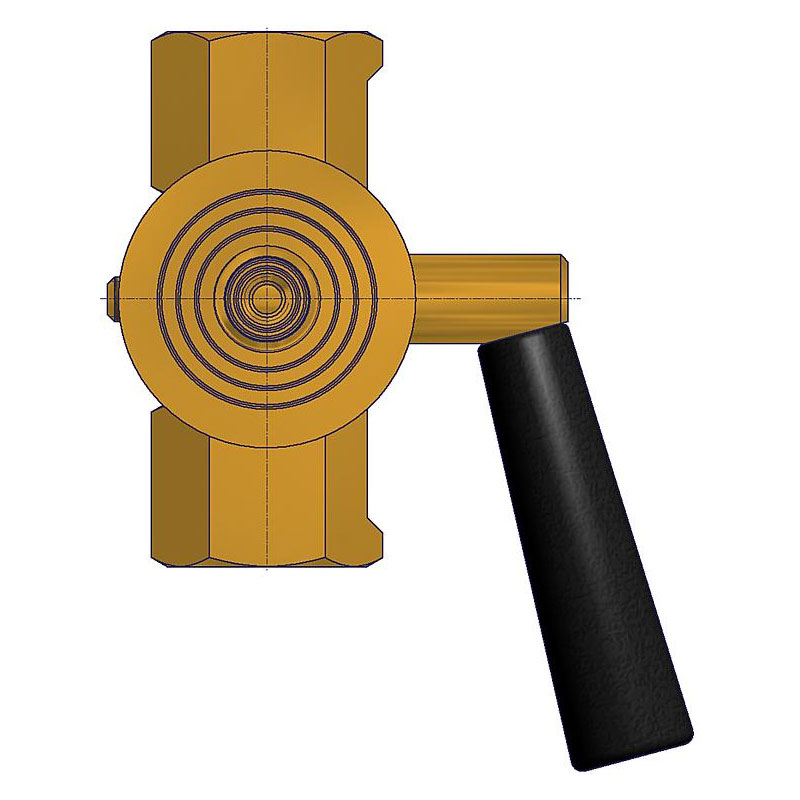

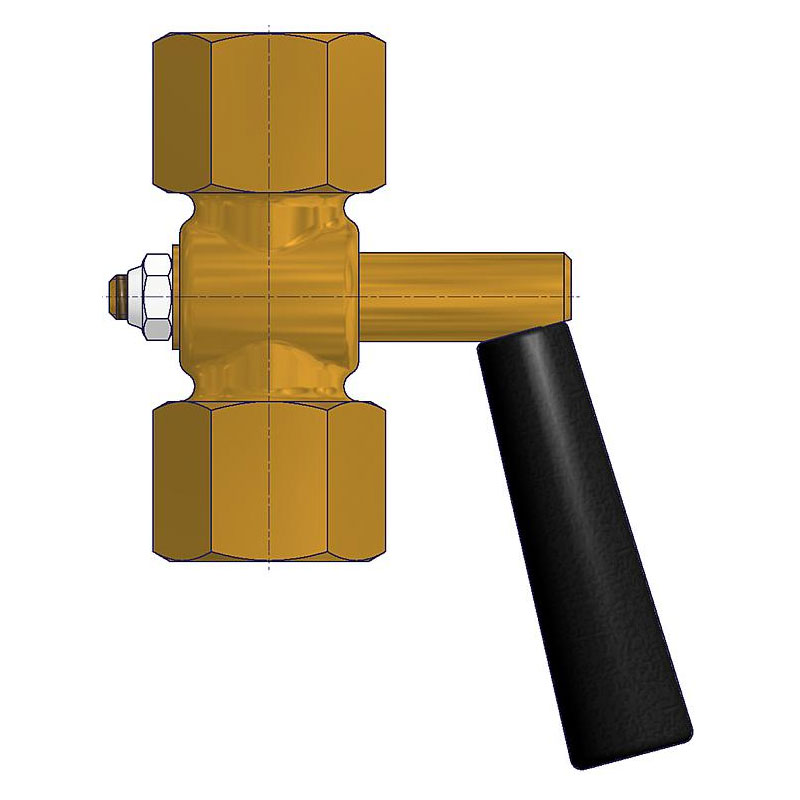

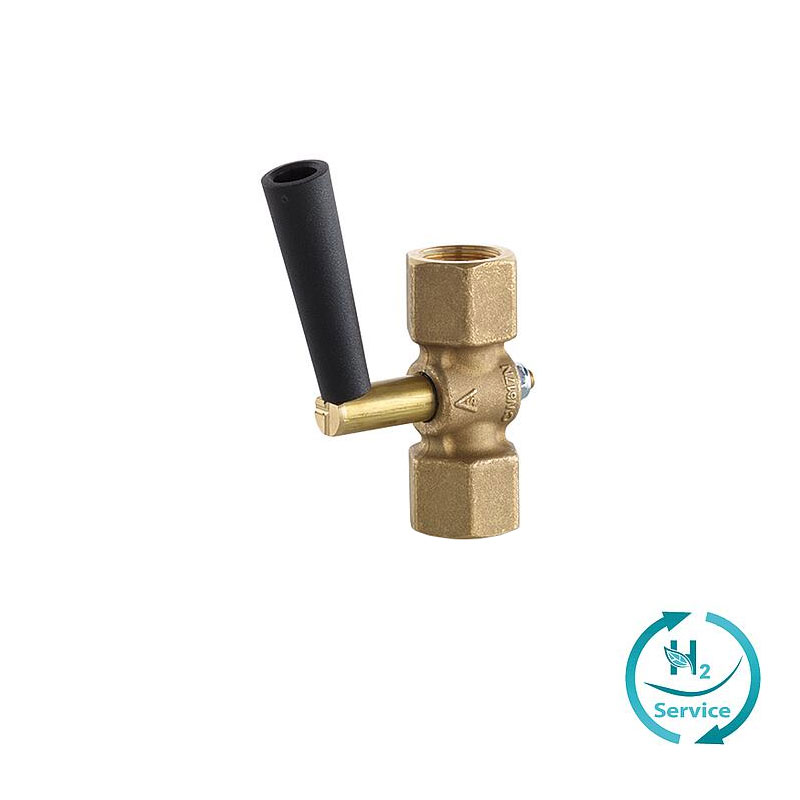

Manometerhähne Innengewinde x Innengewinde


Manometerhähne von AS-Schneider werden grundsätzlich nach DIN 16261, DIN 16262 und DIN 16263 entwickelt, gefertigt und geprüft. Entsprechend diesen Normen sind die Hähne bis zu einem maximal zulässigen Druck (PS) von 6 bar bis 16 bar und einer maximal zulässigen Temperatur (TS) von 50°C bei Flüssigkeiten, Gasen oder Dämpfen einsetzbar. Ursprünglich waren die G1/2-Ausführungen der AS-Schneider Manometerhähne für einen maximal zulässigen Druck (PS) von 25 bar ausgelegt. Wir haben diese Druckstufe bei dieser Ausführung der Manometerhähne beibehalten, siehe unten Bestellinformationen.

Die Betriebsstellungen sind auf dem Küken angegeben (siehe dazu auch die Erläuterungen bei Allgemeine Informationen).

Datenblatt

*Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an den Vertrieb.

Manometer Valves with Female Thread x Female Thread Connection

BI

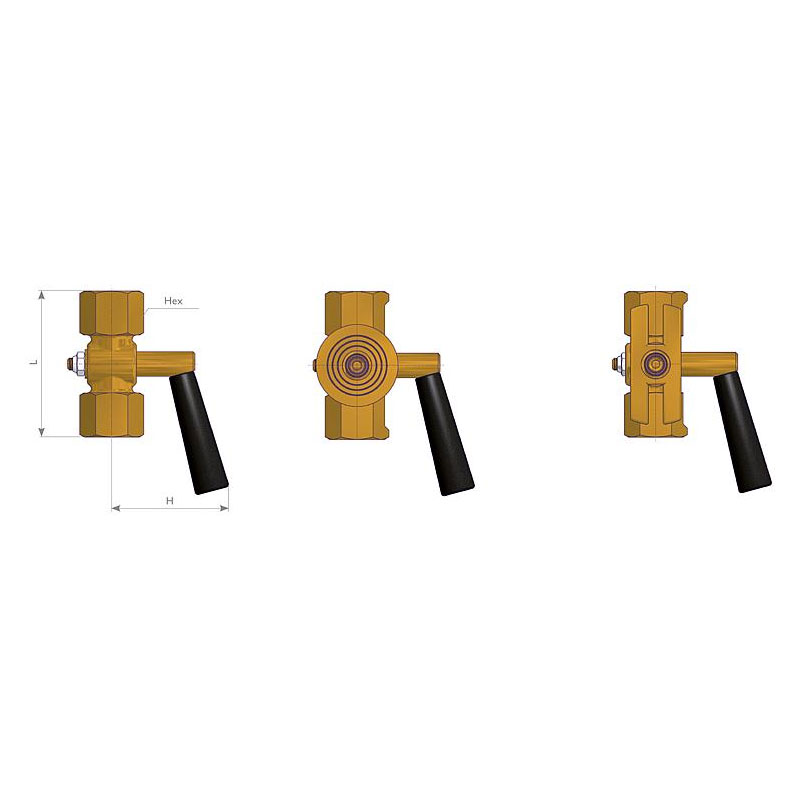

Inlet Outlet Material PN L H Hexagon Test Connection Notes Part Number
G 1/4 Female G 1/4 Female Brass 6 48 30 17 S003.24.000
G 3/8 Female G 3/8 Female Brass 16 62 43 22 S003.58.000
G 1/2 Female G 1/2 Female Brass 25 70 57 27 DIN 16261 Type A S003.13.000
G 1/2 Female G 1/2 Female 1.4571 S003.13.200
Brass Test Flange 60 x 25 x 10 S003.16.000
Brass Test Flange Ø 40 x 5 S003.46.000
