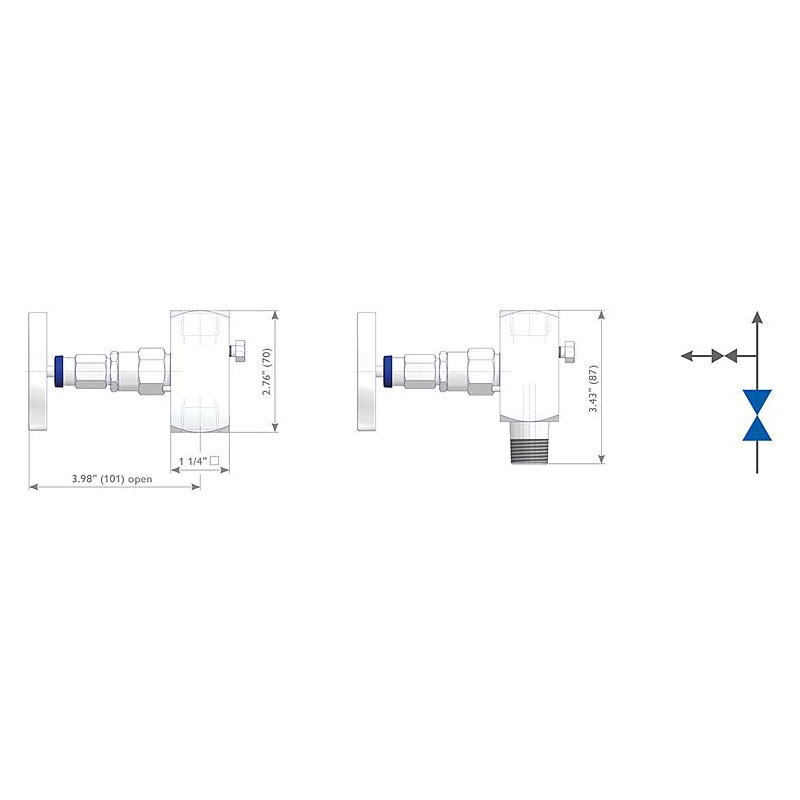

*Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an den Vertrieb.

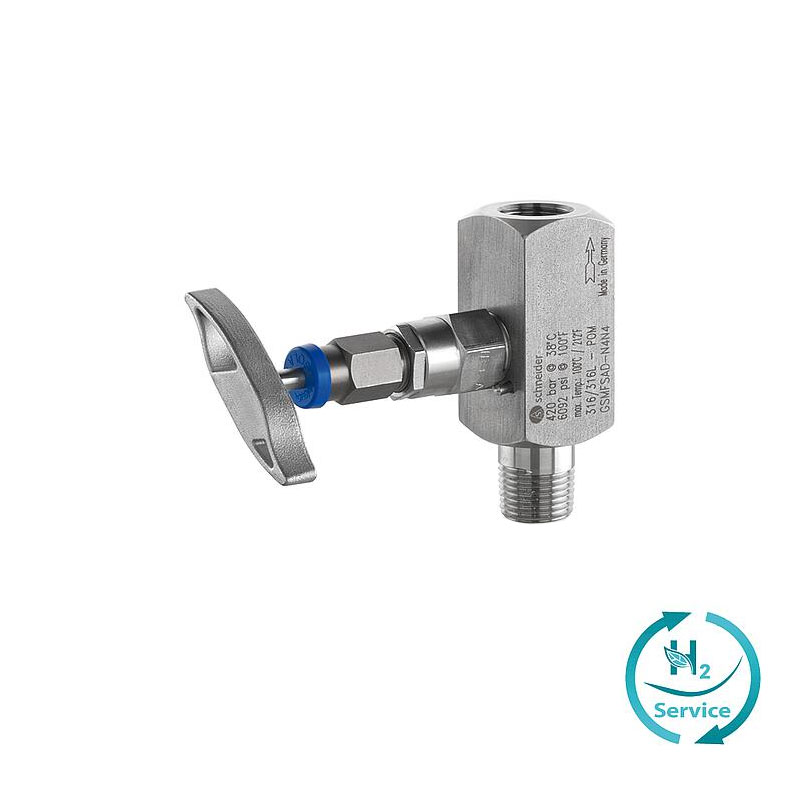

Manometerventile mit Weichsitz Typ G

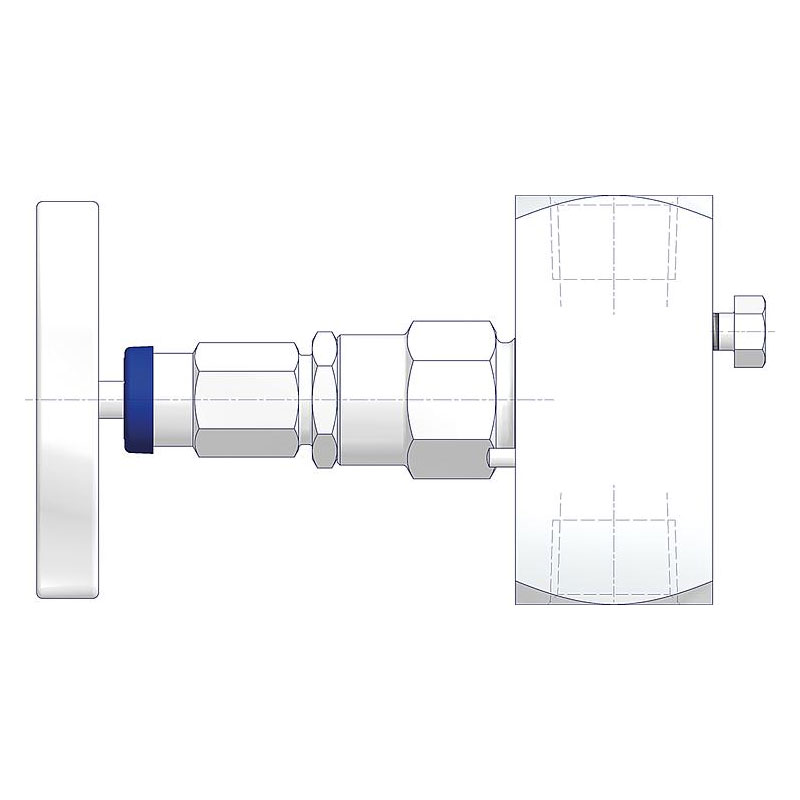

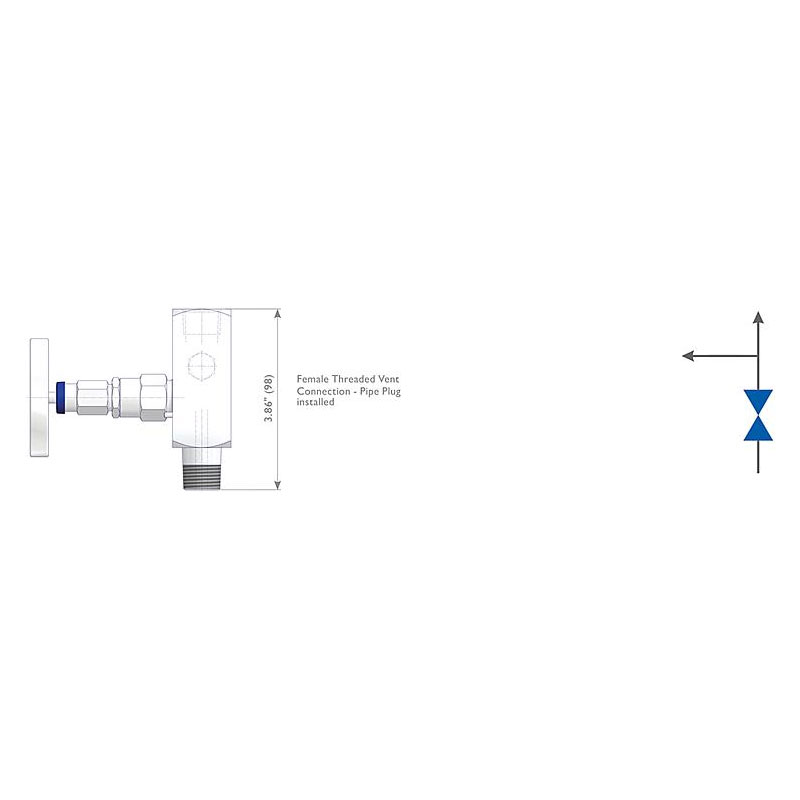

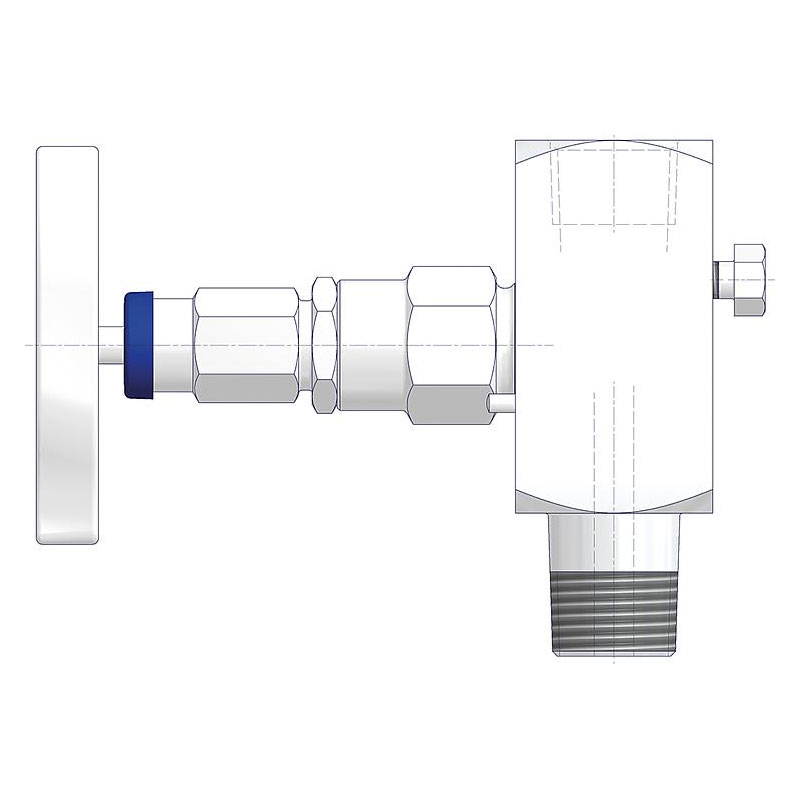

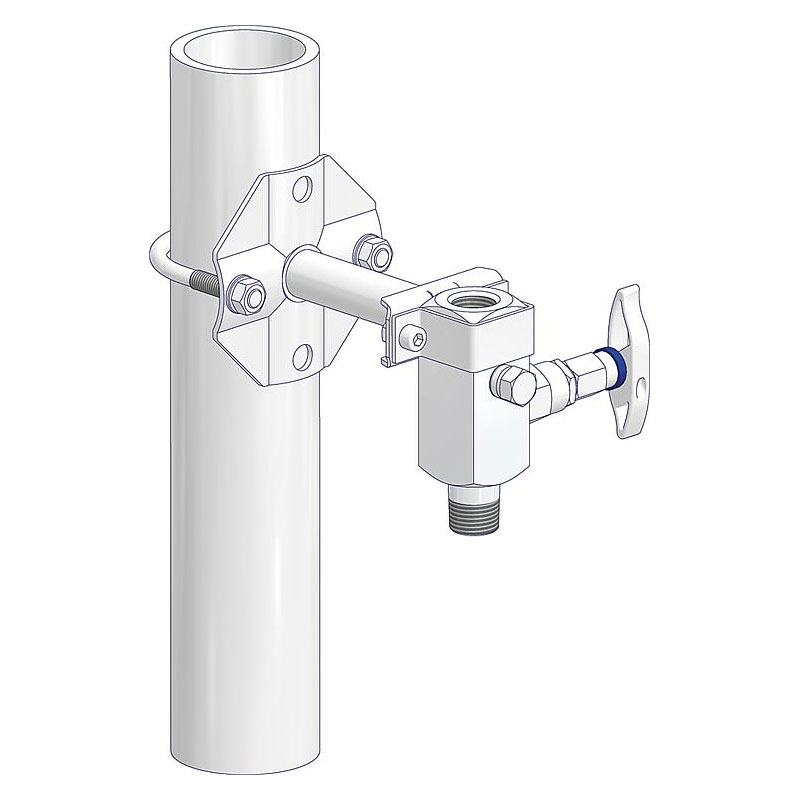

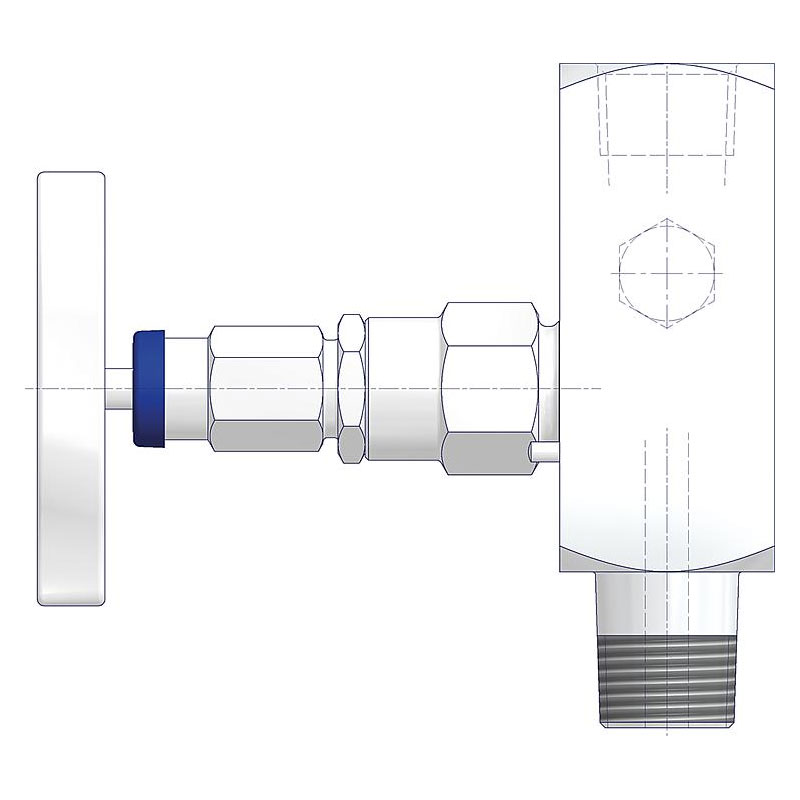

E-Programm Manometerventile Typ G mit Weichsitz von AS-Schneider sind zur Montage an Manometer, Druckmessumformer und Druckschalter vorgesehen. Die Standardausführungen Typ GS sind mit einer Entlüftungsschraube ausgestattet, die Ausführung GA hat standardmäßig einen Entlüftungs- / Prüfanschluss 1/4 NPT Innengewinde. In diesen Anschluss ist eine Verschlussschraube werkseitig montiert.
Nennweite: DN 6 (Bohrungs-Ø 6,35 mm; 1/4″)
Die Ventile sind durchstoßbar aufgrund des Weichsitzes – Cone Design.
 Datenblatt |
