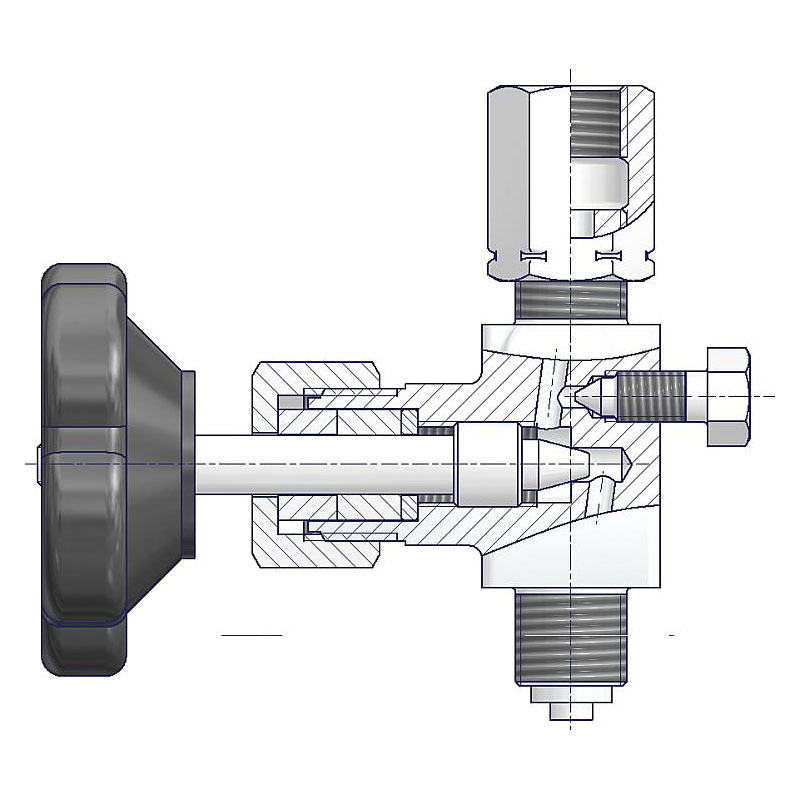

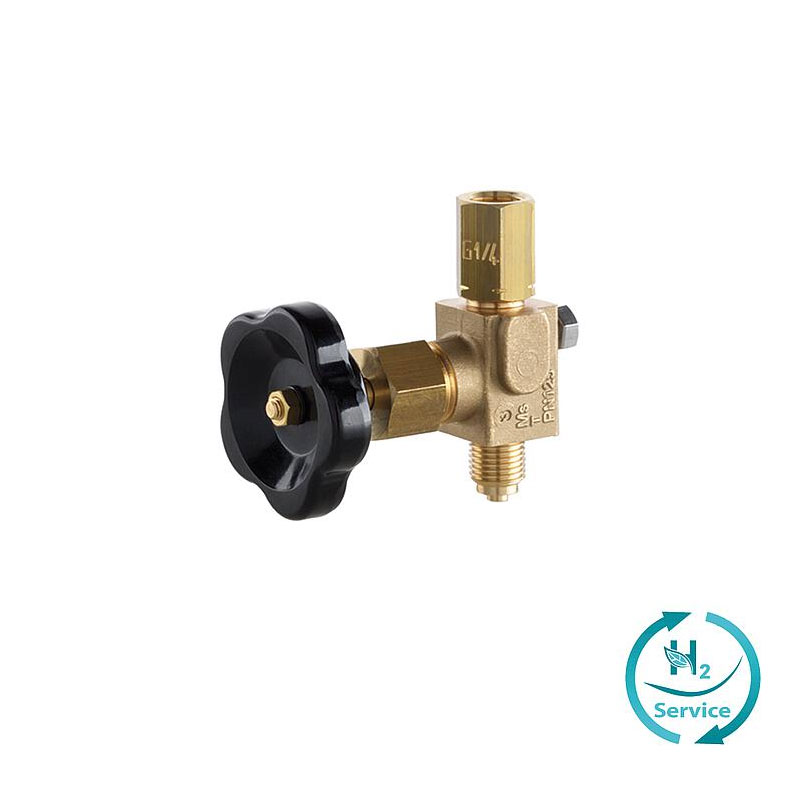

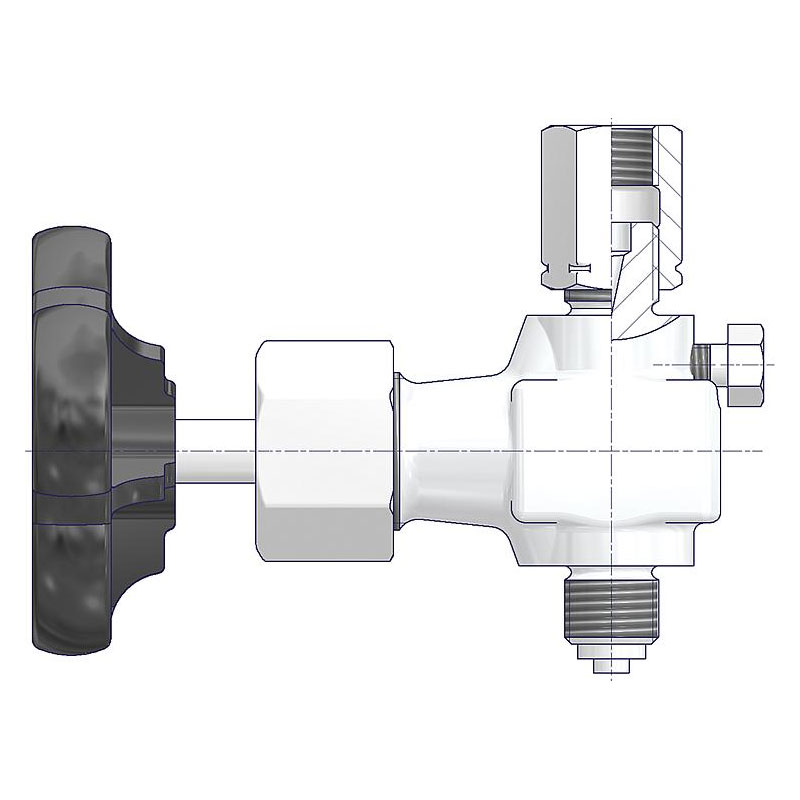

Die G 1/4-Manometerventile von AS-Schneider sind im Vergleich zu den Standard-Manometerventilen kleiner, insbesondere in der Messingausführung. Die Bauteile aus Stahl und Edelstahl sind mit denen der Standard-Manometerventile identisch. Die Bauteile der Messingausführung sind kleiner und die Ventilspindel besteht aus einem Stück. Die Ventile sind bis zu einem maximal zulässigen Druck (PS) von 125 bar (Messing) bzw. 250 bar (Stahl und Edelstahl) und einer maximal zulässigen Temperatur (TS) von 200°C (Messing) / 232°C (Stahl und Edelstahl) bei Flüssigkeiten, Gasen oder Dämpfen einsetzbar.
Es ist zu berücksichtigen, dass Ventile und vor allem Messgeräte vor der Erwärmung durch heiße Medien geschützt werden müssen. Dies ist mithilfe von Wassersackrohren oder von ausreichend langen Impulsleitungen möglich.
 Datenblatt |

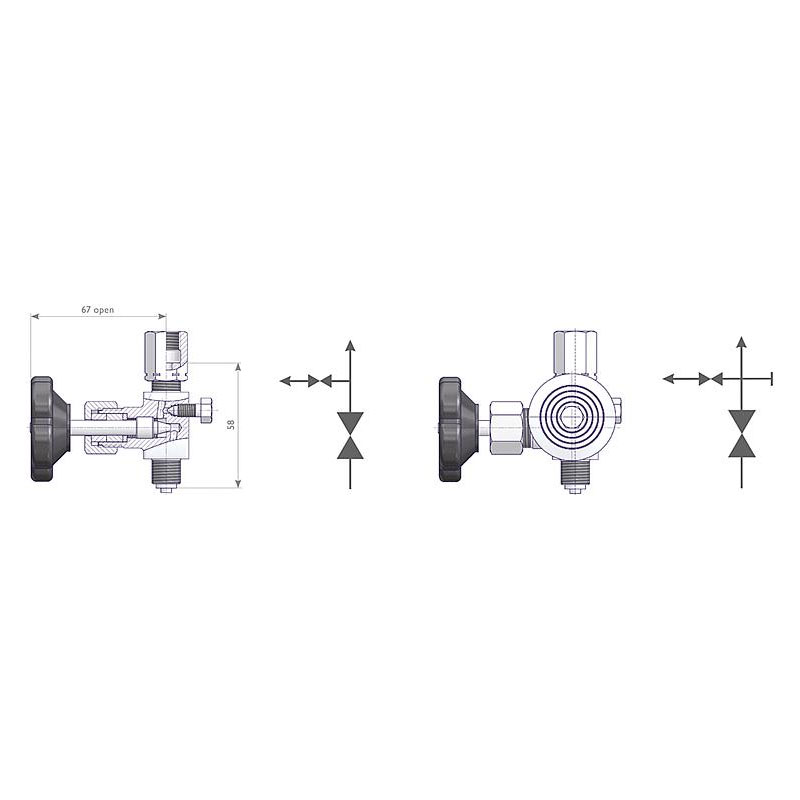

*Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an den Vertrieb.
BI
| Eingang | Ausgang | Prüfanschluss | Werkstoff | Bestell-Nr. |
|---|---|---|---|---|
| G 1/4 Außengewinde | G 1/4 Spannmuffe | Messing | S004.12.000 | |
| Prüfflansch Ø 40 x 5 | S004.12.065 | |||
| 1.0460 | S004.13.130 | |||
| 1.4571 | S004.13.230 |
