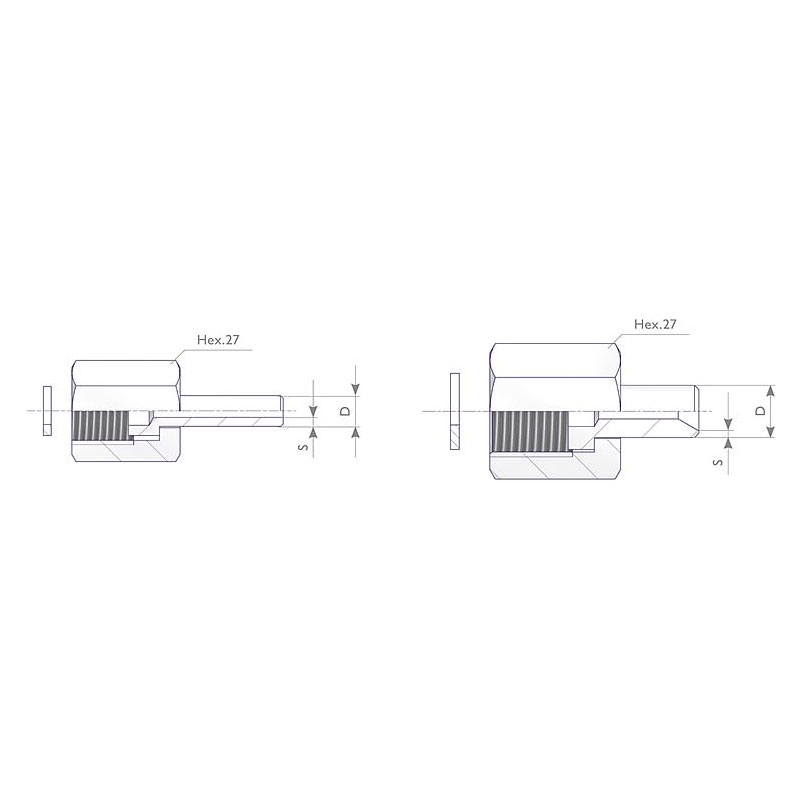

Datenblatt*Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an den Vertrieb.

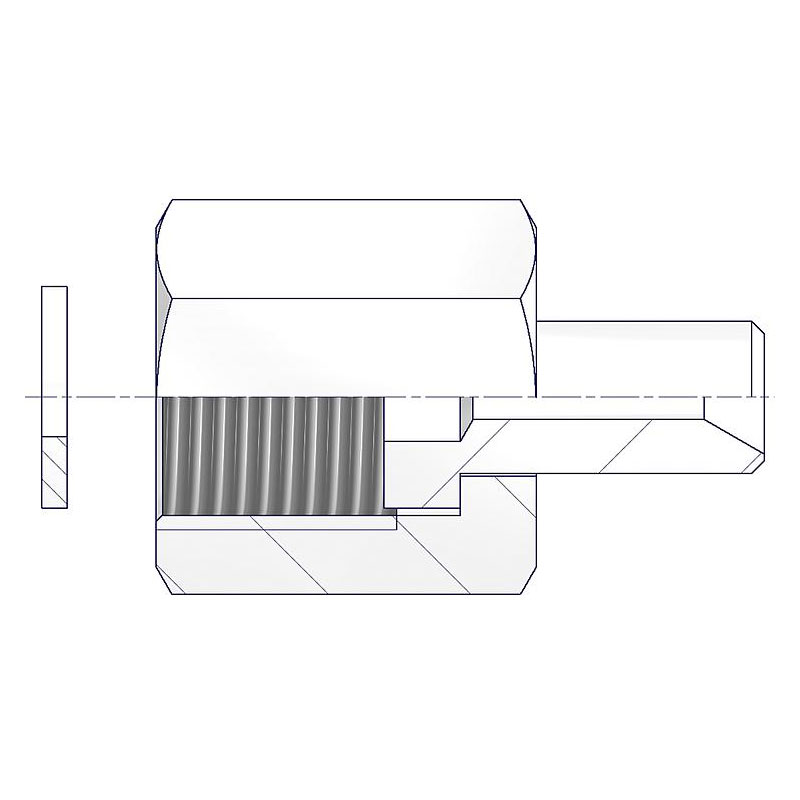

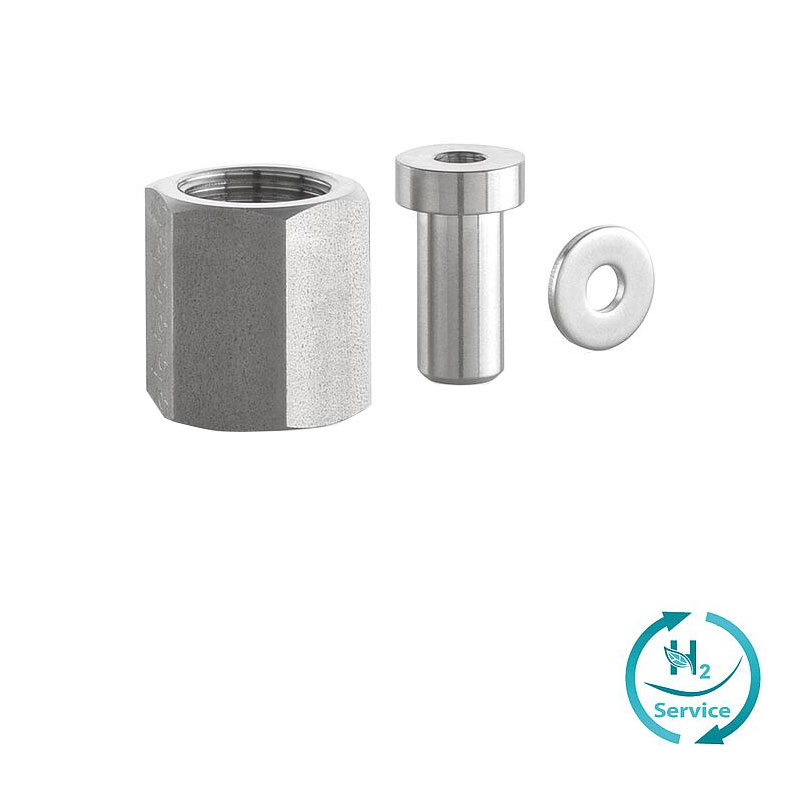

Überwurfmuttern, Nippel und Dichtringe
| Gewinde | Überwurfmutter | Nippel | Dichtring | Komplettsatz Bestell-Nr. |
||||
|---|---|---|---|---|---|---|---|---|
| Werkstoff | Bestell-Nr. | D | s | Werkstoff / Bestell-Nr. | Werkstoff | Bestell-Nr. | ||
| G 1/4 | 316 / 316L | S006.01.210 * | 6 | 1,75 | 316 / 316L – S006.02.210 * | 1.4571 | S006.03.007.50 | S007.45.202.21 |
| G 1/2 | Messing | S006.01.000 * | 12 | 1,50 | Messing – S006.02.000 * | Kupfer | S006.03.003 | S007.45.002.01 |
| Stahl | S006.01.100 * | 1.0038 – S006.02.100 * | Weicheisen | S006.03.004 | S007.45.102.01 | |||
| 316 / 316L | S006.01.200 * | 316 / 316L – S006.02.200 * | 1.4571 | S006.03.007 | S007.45.202.01 | |||
| 1.1181 | S006.01.107 | 14 | 2,50 | 1.5415 – S006.02.117 | Weicheisen | S006.03.004 | S007.45.102.02 | |
| G 1/2 | 316 / 316L | S006.01.207 | 316 / 316L – S006.02.217 | 1.4571 | S006.03.007 | S007.45.202.02 | ||
| M 20 x 1,5 | S006.01.250 | 12 | 1,50 | S006.02.200 | S007.45.214.01 | |||
| S006.01.257 | 14 | 2,50 | S006.02.217 | S007.45.214.02 | ||||
* Nach DIN 16284
