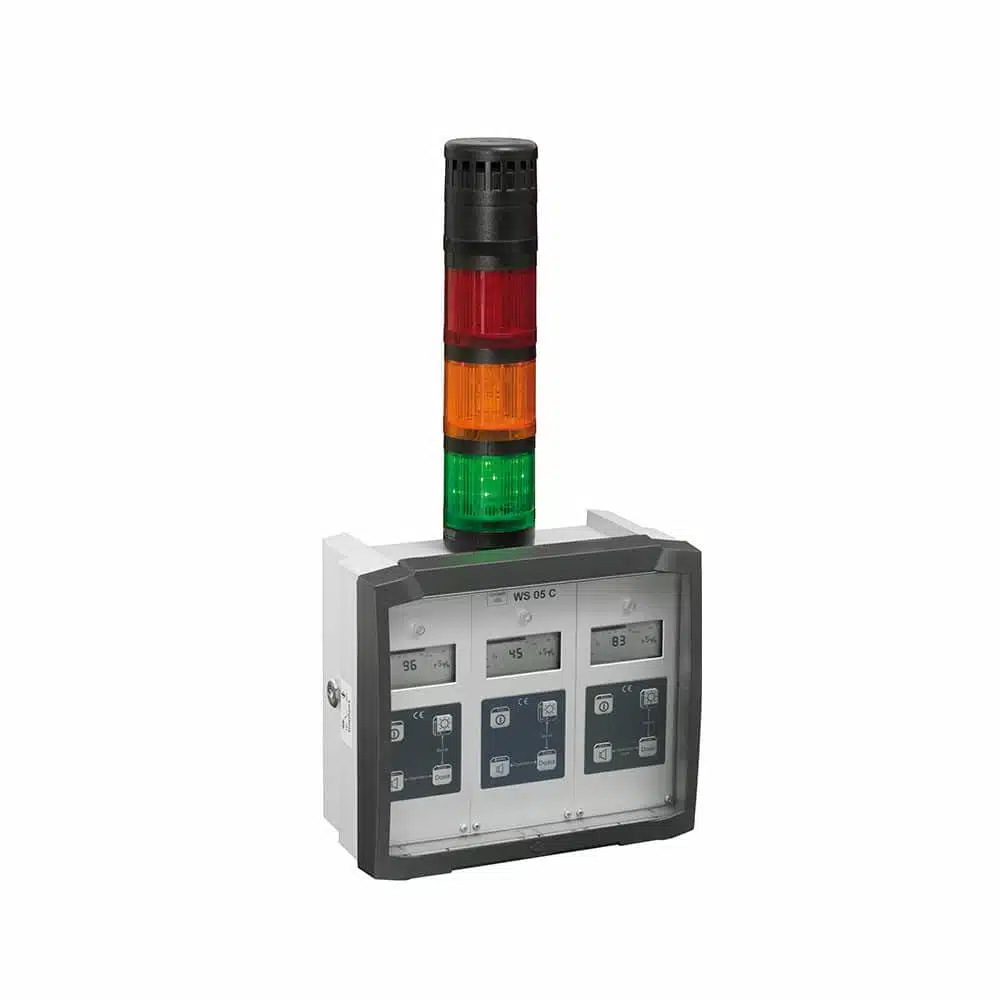

Raumüberwachungs-Monitore GRAETZ WS05C

Gleichzeitige Überwachung von bis zu 3 Bereichen mit beliebigen Sonden aus dem GRAETZ-Sondenprogramm
Bis zu 3 Messkanäle
Jedem Messkanal ist ein beleuchtetes LC-Display zugeordnet, auf dem die gemessenen Werte dargestellt werden
Beim Einsatz von Gammasonden wird die Dosisleistung auf dem LC-Display in Sv/h dargestellt
Bei Verwendung von Endfenstersonden (α-/β-Messungen) oder NaI-Szintillationssonden (β-/γ-Messungen) wird der Messwert in Ips dargestellt
Für jeden Kanal 4 frei programmierbare Dosisleistungswarnschwellen im gesamten Messbereich der jeweils angeschlossenen Gamma-Sonde
Die Messbereichsumschaltung innerhalb eines Kanals erfolgt automatisch. Wenn ein Messkanal Dosisleistungsalarm auslöst, erfolgt an der WS05C durch die integrierte Warnleuchtsäule sowohl eine optische als auch eine akustische Warnung
In der Standardausführung: Grün für „Betriebsbereitschaft“, Orange für „Warnschwelle überschritten”, Rot für „Fehlermeldung” (z. B. Sondenausfall)
Rote LED oberhalb des Displays zeigt an, welcher Messkanal Alarm ausgelöst hat
Zur Verbindung eines Messkanals mit einem PC steht eine RS-232-Schnittstelle zur Verfügung

Optional:

Relaisausgang zur Ansteuerung einer zusätzlichen externen optionalen Warnleuchtsäule für jeden Messkanal
Potenzialfreier Relaisausgang für jeden Messkanal (Schaltleistung max. 24 V, 20 mA)
Akustikalarm bei ausgelöster Warnschwelle erfolgt, wenn die Tür zum überwachten Raum geöffnet ist, ein Bewegungsmelder oder eine Lichtschranke aktiviert wurden
Zähler für Bestrahlzeit
Betriebsstundenzähler
Rundumleuchte
Integration bereits vorhandener Warneinrichtungen
Externe Warnleuchtsäulen (optisch/akustisch)
Sondenkabel, Verlängerung bis zu 100 m (Standardlänge: 1,25 m)
Notstromversorgung (300 W) für unterbrechungsfreien Betrieb der WS05C bei Netzausfall
Sonderausführungen auf Anfrage möglich

Datenblatt

Beschreibung
Downloads

Das stationäre Raumüberwachungssystem GRAETZ WS05C ist für die Dosisleistungsmessung von Gamma- und Röntgenstrahlung konzipiert. Dieses Messsystem ist für den permanenten Einsatz in Bereichen entwickelt worden, in denen Gamma- und Röntgenstrahlung auftritt und diese gemessen und überwacht werden muss.

Vielfältige und individuelle Ausführungen auf Kundenwunsch möglich
Sonden mit unterschiedlichen Messbereichen anschließbar
Status des überwachten Bereichs auch außerhalb durch Warnleuchtsäulen mit integriertem Alarmtongeber leicht erkennbar

Technische Daten

Ausführungsformen	WS05C-1	zum Anschluss einer Sonde
	WS05C-2	zum gleichzeitigen Anschluss von max. 2 Sonden
	WS05C-3	zum gleichzeitigen Anschluss von max. 3 Sonden
Messgröße		Ḣ*(10) Umgebungs-Äquivalentdosisleistung für CE-Sonden
Anzeigebereiche	Dosis	0,01 µSv ≤ H*(10) ≤ 10 Sv
	Dosisleistung	Durch die verwendete Sonde vorgegeben
	Impulse	Durch die verwendete Sonde vorgegeben
Messbereiche	Dosis	0,5 µSv ≤ H*(10) ≤ 10 Sv
	Dosisleistung	Durch die verwendete Sonde vorgegeben
	Impulse	Durch die verwendete Sonde vorgegeben
Energiebereich		Durch die verwendete Sonde vorgegeben
Abmessungen		ca. 260 × 230 (455) × 150 mm
Gewicht		ca. 2800 g, abhängig von der Ausstattung

Ausführungsformen

WS05C-1

Raumüberwachungsmonitor zum Betrieb einer beliebigen Sonde des GRAETZ-Sondenprogramms, mit RS-232-Schnittstelle (1 Messkanal)
5641 0582

WS05C-2

Raumüberwachungsmonitor zum gleichzeitigen Betrieb mit zwei beliebigen Sonden des GRAETZ-Sondenprogramms (2 Messkanäle), mit RS-232-Schnittstelle für den 1. Messkanal
5641 0566

WS05C-3

Raumüberwachungsmonitor zum gleichzeitigen Betrieb mit drei beliebigen Sonden des GRAETZ-Sondenprogramms (3 Messkanäle), mit RS-232-Schnittstelle für den 1. Messkanal
5641 0577

Optionales Zubehör

Sondenkabel „D“, Standard

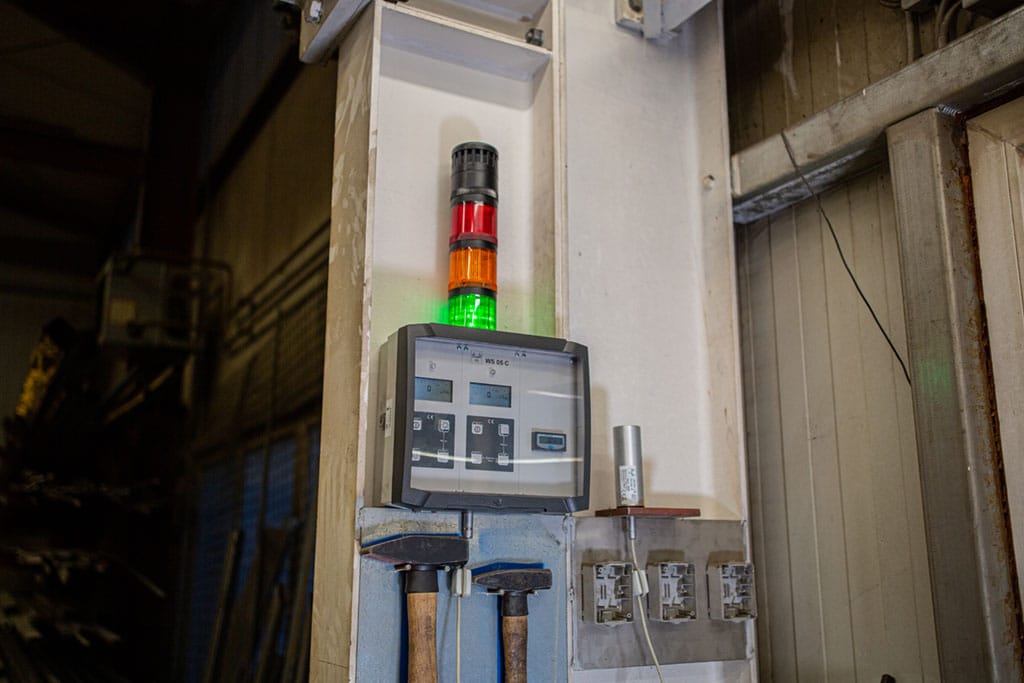

graetz strahlungsmesstechnik radiation measurement germany 58

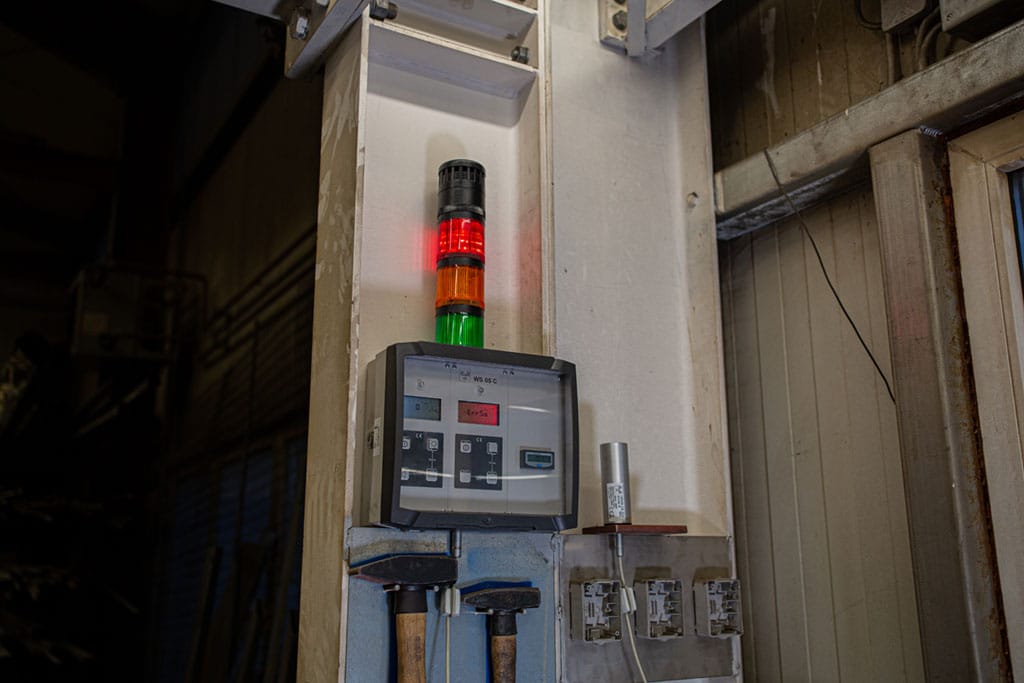

graetz strahlungsmesstechnik radiation measurement germany 59
