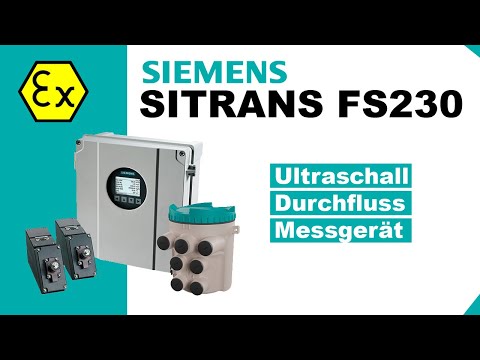

DatenblattSITRANS FS230 steht für ein Ultraschall-Durchflussmessgerät in Clamp-On Technik. Der Messumformer SITRANS FST030 mit den bewährten FSS200-Sensoren ist ideal geeignet für anspruchsvolle Anwendungen auch in Ex-Bereichen. Dabei eignet sich das SITRANS FS230 Messsystem zur Installation an Rohren von DN10 bis DN 10.0000. Für Anwendungen in explosionsgefährdeten Bereichen kann das System um das externe Elektronikmodul SITRANS FS-DSL ergänzt werden, das nahe der Sensoren installiert wird und das Messsignal zum frühestmöglichen Zeitpunkt digitalisiert.
Mit weit über 40 Jahren Erfahrung setzt Siemens seit jeher Maßstäbe in der Clamp-On Durchflussmesstechnik. Der Schlüssel für eine bestmögliche Signalübertragung bei dieser Technologie ist ein harmonisches Zusammenspiel zwischen den Ultraschall-Sensoren und der Rohrwand. Lambwave-Sensoren übertragen Signalwellen annähernd im Resonanzbereich des Rohres, mittels WideBeam® Technologie kann die Messung sogar noch präziser an die Rohrcharakteristika angepasst werden. Insbesondere bei schwierigen Prozessbedingungen ist eine optimale Abstimmung auf die Applikation und das Durchflussverhalten der Schlüssel für eine hochgenaue Messwerterfassung.
Detail
|
Gehäuse
|
Wandgehäuse: Druckguss-Aluminium, lackiert, für Wand- oder Standrohrmontage, IP65/NEMA 4X
Optional Externer FS-DSL: Druckguss-Aluminium, lackiert, IP68, für Verwendung in Zone 0/1 |
|---|---|
|
Sensoren
|
Interner DSL für 1-2-Pfad-Ausführung oder externer SITRANS FS DSL bis 4-Pfad-Ausführung; kombinierbar
mit allen FSS200 Clamp-On Sensortypen |
|
Prozesswerte (primär)
|
Volumendurchfluss Massendurchfluss Normvolumendurchfluss Strömungsgeschwindigkeit Schallgeschwindigkeit Liquident-Erkennung Summenzähler 1, 2 und 3 |
|
Kommunikation
|
HART oder Modbus RTU; kompatibel mit SIMATIC PDM, USB-Schnittstelle für Service
|
|
Datenspeicher
|
SD-Karte 4GB, bis 32GB erweiterbar Logger in Tabellenform (CSV) jeweils für: Daten, Alarme, Ereignisse, Firmware update Intervall programmierbar von 1 s – 24 Std., Aufzeichnungszeitraum über Jahre |
|
Tastatur
|
4-Tasten
|
|
I/O Optionen
|
3 Aus-/Eingänge: Kanal 2, 3 und 4: 4-20 mA aktiv/passiv, Statusausgang, Relais Eingänge Kanal 5 und 6 am externen SITRANS FS DSL: 2 x Temperatur PT100/500/1000 oder 2 x analog (Temperatur und Druck) |
|
Display
|
Vollgrafisches Display, 240 x 160 Pixel, beleuchtet
|
|
Energieversorgung
|
Universal Spannungsversorgung 24 V DC als auch 90 – 240 VAC
|
|
Zulassungen
|
UL, cUL, CE, ATEX, FM, weitere
|
|
Messgenauigkeit
|
≥ 0,3%
|
|
Durchflussbereich
|
Flüssigkeit ±12 m/s (±40 ft/s), Gas, ±40 m/s und mehr; bidirektional
|
|
Rohrnennweiten
|
12,7 mm bis 10 m (0.5″ bis 394″)
|
Typische Anwendungsbereiche: Trinkwasserversorgung an großen Rohren, Wassernetzwerke, Kühlwassermessungen in Kraftwerken, chemische Flüssigkeiten mit und ohne Medienberührung in Ex-Bereichen, Rohölversorger und Pipelinebetreiber (Produkt- oder Margenerkennung, Leckerkennung, Molchdurchlauf), Gastransport und -versorger in Hochdrucknetzen.
