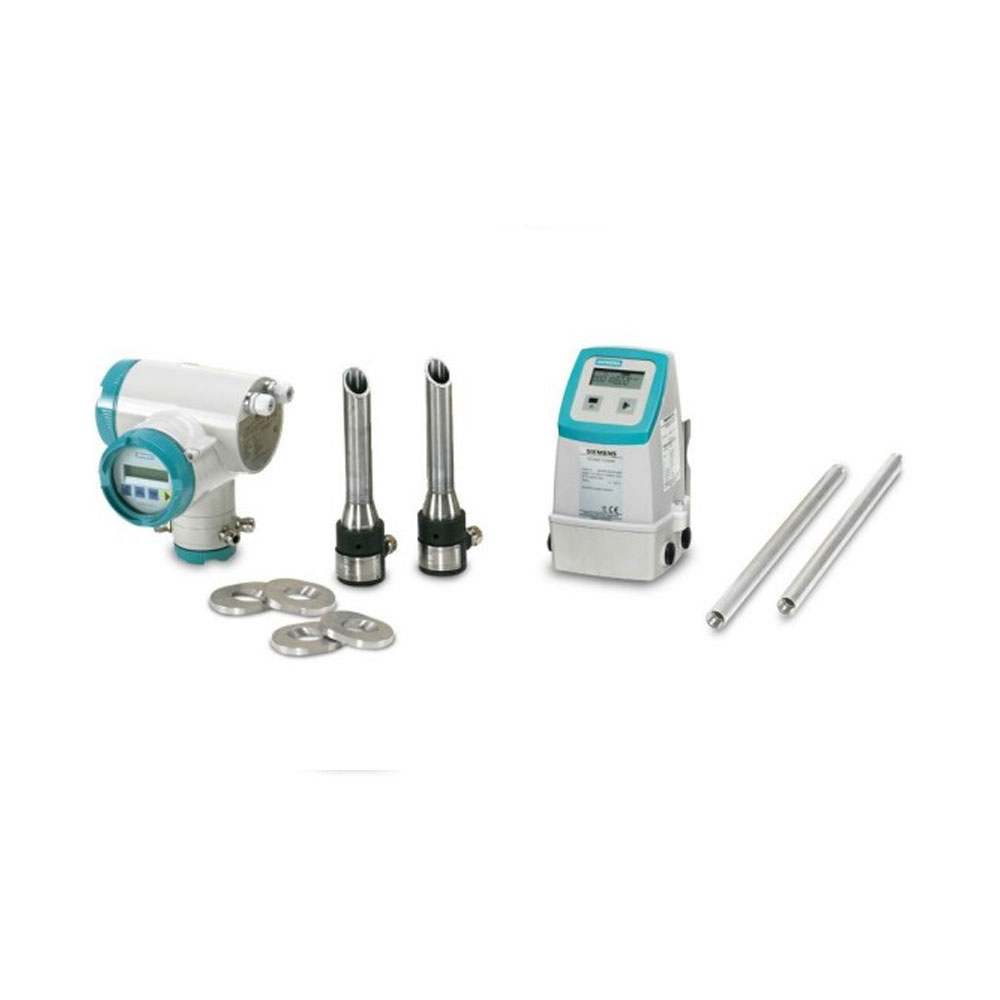

DatenblattSITRANS FUS SONOKIT bietet eine einfache, messgenau arbeitende Alternative zu herkömmlichen Durchflussmessgeräten und ist zur Nachrüstung bestehender Rohrleitungen geeignet. SITRANS FUS SONOKIT umfasst alle notwendigen Teile und Werkzeuge zur Installation als 1- oder 2-Pfad-Durchflussmessgerät. Der Einbau kann entweder an Leerrohren oder druckbeaufschlagten Rohren nach der Hot-Tap Methode erfolgen. Beim SITRANS FUS SONOKIT befinden sich die Schallwandler in der Strömung (flüssigkeitsbenetzt) und sorgen dadurch für hohe Genauigkeit, Leistung und Langzeitstabilität.
SITRANS FUS SONOKIT besteht aus einem Messaufnehmerkit und einem Messumformer. Nähere Angaben und Informationen zum Messumformer finden Sie unter SITRANS FUS060 und SITRANS FUS080.
Detail
|
Messbereich
|
Qn 100 … 78.000 m3/h (nennweiten- und messumformerabhängig)
|
|---|---|
|
Nennweiten
|
DN100 … DN1200 (4″ … 48″)
(messumformerabhängig) |
|
Messgenauigkeit
|
± 0,5 … 1,5 % der Durchflussmenge
|
|
Betriebsdruck
|
max. 40 bar (max. 580 psi)
|
|
Umgebungstemperatur
|
-20 … 200 °C (-4 … 392 °F)
|
|
Konstruktion
|
1- oder 2 Pfad-Ausführung
|
|
Werkstoff
|
Typischer Rohrwerkstoff: Stahl, Edelstahl, Beton
|
|
Zulassungen
|
ATEX (nur für FUS060)
|
Anwendungsbeispiele: Wasserkraftwerke, Fernwärmeanlagen, Bewässerungssysteme, Wasserrohrleitungen mit großen Nennweiten
