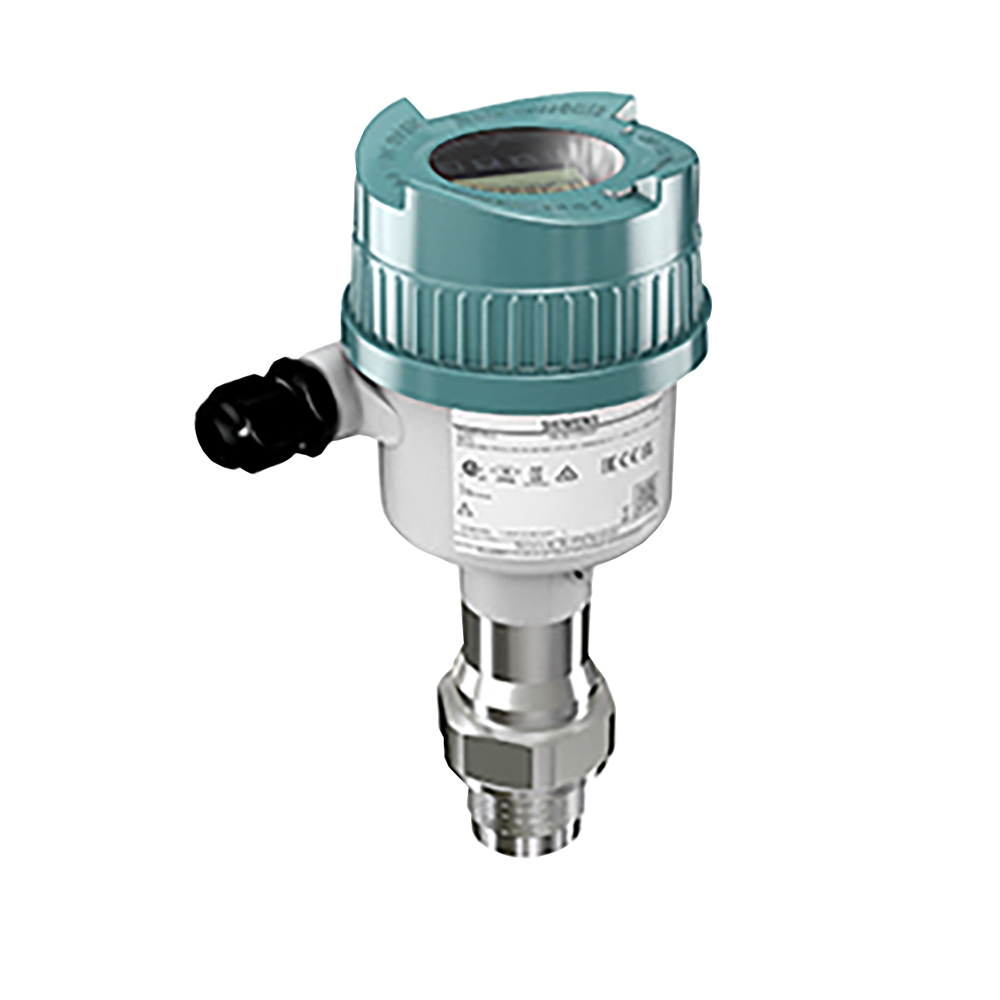

SITRANS LR510 – Radar-Füllstandmessumformer – Linsenantenne mit Gewindeanschluss für Flüssigkeiten

Kontinuierliche Füllstandmessung bis 120 m (393 ft)
Einfache Installation und Inbetriebnahme
Programmierung über HMI mit 4 Tasten, mobile IQ App mit Bluetooth oder SIMATIC PDM.
IQ Guard für die Zustandsüberwachung, NE107-Diagnosemeldungen und Qualitätsverifizierungsbericht
Kommunikation mit HART 7
Grafisches HMI mit Echoprofilanzeige und Hintergrundbeleuchtung
Nahbereichsausblendung zur automatischen Erkennung und Unterdrückung von Geräuschen durch Materialablagerung
Signalverarbeitung Process Intelligence
1 mm Messgenauigkeit in Übereinstimmung mit IEC 62828
Geeignet für API 2350
Automatische Störechoausblendung zur Unterdrückung von Störechos durch feste Einbauten
Geringer Stromverbrauch mit EPD (Umweltproduktdeklaration)
Optionale SLOD (Second Line of Defense) als zusätzliche Sicherheit beim Umgang mit Giftstoffen
100 000 Datenaufzeichnungspunkte für die Analyse und Optimierung der Prozesssteuerung

Datenblatt

Beschreibung

Die Baureihe SITRANS LR500 umfasst 80 GHz-Radar-Füllstandmessumformer für Messbereiche bis 120 m (393 ft). Sie eignen sich für die kontinuierliche Überwachung von Flüssigkeiten, Schlämmen und Schüttgütern in Lager- und Prozessbehältern mit hohen Temperatur-und Druckwerten.

Der SITRANS LR510, Linsenantenne mit Gewindeanschluss, ermöglicht die kontinuierliche Überwachung von Flüssigkeiten, einschließlich aggressiver Flüssigkeiten, sowie Schlämmen für Messbereiche bis 30 m (98 ft). Durch den kleinen Prozessanschluss eignet er sich ideal für Anwendungen mit schwierigen Montagebedingungen.

Die Radar-Füllstandmessumfomer der Baureihe SITRANS LR500 integrieren ein grafische, lokale Benutzeroberfläche für eine einfache Einstellung und Bedienung durch einen intuitiven Schnellstartassistenten. Die Echoprofilanzeige unterstützt die Diagnose.

Der Radarkegel ist dank der Frequenz von 80 GHz schmal und gebündelt. Dies ermöglicht die Verwendung kleinerer Antennen und verringert die Empfindlichkeit gegenüber Einbauten.

Die Radar-Füllstandmessumfomer der Baureihe SITRANS LR500 zeigen eine ausgezeichnete Mess- und Wiederholgenauigkeit in Medien mit niedriger Dielektrizitätszahl. Die sehr kurzen Ansprechzeiten sind ideal für Anwendungen zur Prozesssteuerung.

Hauptanwendungsbereiche: SITRANS LR500 Radar Füllstandmessumformer sind mit vier Antennentypen für die Füllstandmessung von Flüssigkeiten, Schlämmen und Schüttgütern erhältlich:
- Linsenantenne mit Gewindeanschluss
- Gekapselte Antenne mit Flanschanschluss
- Hornantenne aus Polymer
- Linsenantenne mit Flansch

Leistungsbeschreibung

Produktbezogen

Artikelnummer

7ML751.-…..-….
Status des Lebenszyklus

Aktives Produkt
Produktfamilie

SITRANS LR510
EAN
UPC
Statistische Warennummer

90261029

Preisgestaltung

Kundenpreis

–
Listenpreis

–
Rabatte
Preisgruppe

8L2
Rohstoffzuschlag

Metall-Faktor

–

Lieferbezogen

Exportkontrollbestimmungen

AL : N / ECCN : EAR99
Regel-Lieferzeit

42 Tag(e)
Verpackungsmaße (L x B x H)

Nicht verfügbar
Nettogewicht

2.000 kg
Mengeneinheit

1 Stück
Verpackungsmenge

1
Gefahrgut

Nein

Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)

Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie

Seit: 20.07.2017
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste
- Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w)
- Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w)
- Kieselsäure, Bleisalz CAS-Nr. 11120-22-2 > 0,1 % (w / w)
- Bleititantrioxid CAS-Nr. 12060-00-3 > 0,1 % (w / w)
- Dibutylbis(pentan-2,4-dionato-O,O’)zinn CAS-Nr. 22673-19-4 > 0,1 % (w / w)
SCIP-Nummer

nicht verfügbar
