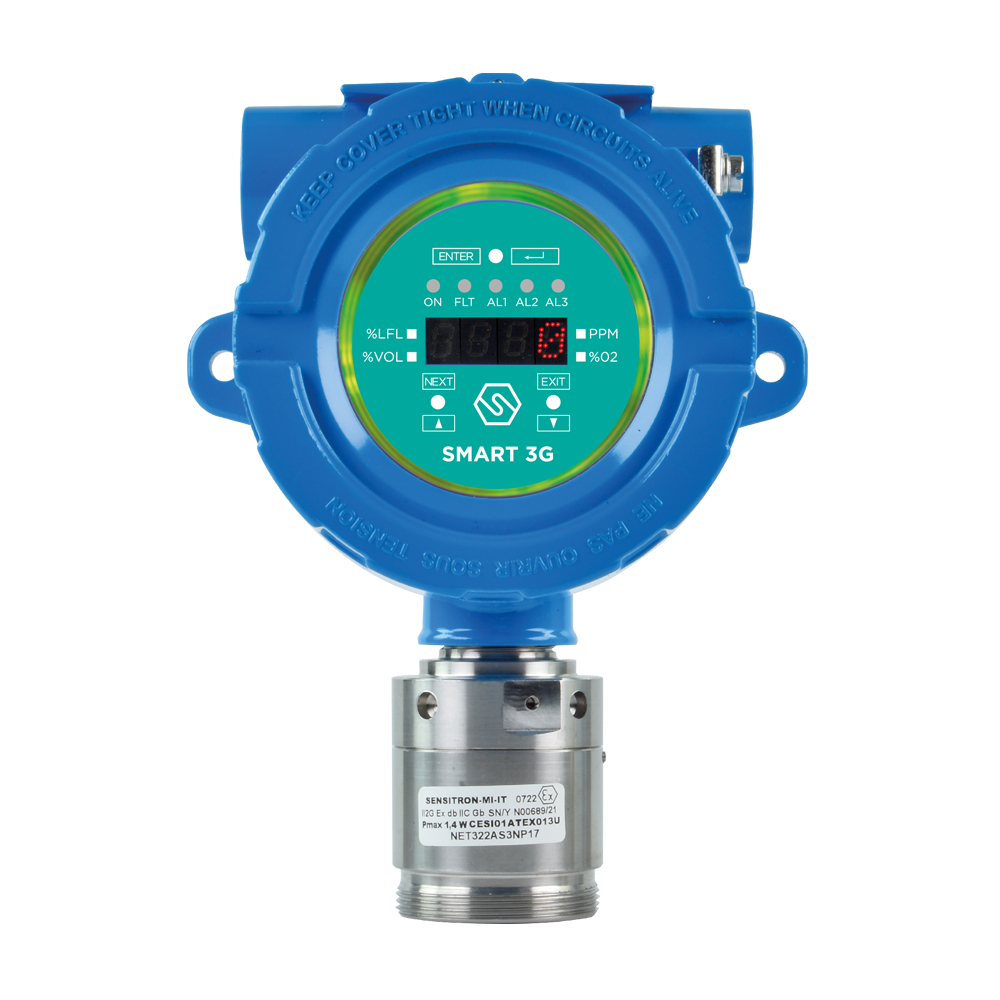

DatenblattDieses SIL2-zertifizierte stationäre Gaswarngerät ist ein robustes Multitalent, das über 50 brennbare, toxische und kälteerzeugende Gase erkennen kann. Erhältlich mit katalytischen, elektrochemischen, Infrarot- oder eigensicheren Sensoren, können Sie Ihr Sensitron SMART3G-D2 an Ihre Umgebung und Bedürfnisse anpassen.
Das SMART3G-D2 eignet sich gut für raue Umgebungen und verfügt über eine nicht-intrusive Kalibrierung für eine genaue und einfache Einstellung über Hall-Effekt-Schalter, ohne dass das Gerät geöffnet oder der Bereich deklassiert werden muss.
Das SMART 3G-D2 ist für den Einsatz in allen Industrieumgebungen konzipiert und verfügt über ein helles 4-stelliges Display, das die gemessene Gaskonzentration in Echtzeit anzeigt, sowie eine leuchtstarke LED-Krone, die die 3 Statusstufen signalisieren kann, so dass das Gerät auch in schlecht beleuchteten Bereichen eingesetzt werden kann.
Nicht-intrusive Kalibrierung
- Präzise, einfache Einstellung über Hall-Effekt-Schalter
- Nicht-intrusive Feldkalibrierung über Magnetstift
- Für die Kalibrierung muss der Detektor nicht geöffnet werden, was bedeutet, dass der Bereich für die Kalibrierung nicht deklassiert werden muss.
- Geeignet für alle industriellen Umgebungen
Eine Vielzahl von Gas- und Sensoroptionen
-
Der SMART3G-D2 verfügt über Optionen für die Detektion von über 50 brennbaren, toxischen und kälteerzeugenden Gasen
-
Ideal für eine Reihe von industriellen Anwendungen
- Auswahl an katalytischen, infraroten und elektrochemischen Sensoren, die an die Anforderungen Ihres Standorts angepasst werden können
Strenge Sicherheitsstandards
- Safety Integrity Level (SIL) zertifiziert, mit SIL2-Hardware und SIL3-Software
- Ein redundantes System mit SIL3-Hardware
- Geprüft nach der Norm EN 60079-29-1
- Widerstandsfähig in rauen Umgebungen
Spezifikationen
| mit katalytischem Sensor |
mit elektrochemischem Sensor |
mit Infrarot-Sensor |
eigensicherer Detektor |
|
| Größe | H145 x B187 x T108 mm (5,7 x 7,4 x 4,25 Zoll) | H138 x B200 x T119 mm (5,4 x 7,9 x 4,7 Zoll) | ||
| Gewicht | 1,9 kg | 2,7 kg | ||
| Material des Gehäuses | Aluminium-Druckguss mit Epoxy-Farbchromatierung und chemischer Beständigkeit | |||
| Schutz gegen Eindringen | IP65 | |||
| Verbindung | 3 x 3/4″ NPT | |||
| Strom | 12-24 Vdc | |||
| Anzeige | 7-Segment-Anzeige, 5 Status-LED und 4 intelligente LED | |||
| Elektrische Leistung | Analoger 4-20 mA-Ausgang; 3 Relaiskarten; serieller RS485-Ausgang (optional) | Analoger 4-20 mA-Ausgang; 1 oder 3 Relaiskarten (optional); serieller RS485-Ausgang (optional) | ||
| Betriebstemperatur | -40 / +60°C | -30 / +55°C | -40 / +60°C | -20 / +50°C |
| Luftfeuchtigkeit | 20 / 90% RH @40°C | 15 / 90% RH nicht kondensierend | 20 / 90% RH @40°C | 15 / 90% RH nicht kondensierend |
| Reaktionszeit | t90 < 60 s ; t50 < 20 s | t90 < 60 s ; t50 < 20 s | ||
| Leistung | Geprüft nach der Norm EN 60079-29-1 | Geprüft nach der Norm EN 60079-29-1 | ||
| Funktionale Sicherheit | SIL2-Hardware und SIL3-Software | |||
| Zulassungen | EMC, ATEX, IECEx | |||
Gase
| Sensor-Typ | |
| Essigsäure (CH3COOH) | Katalytischer Sensor |
| Aceton (C3H6O) | Katalytischer Sensor / Infrarotsensor |
| Acetylen (C2H2) | Katalytischer Sensor |
| Ammoniak (NH3) | Katalytischer Sensor / Elektrochemischer Sensor |
| Benzol (C6H6) | Katalytischer Sensor |
| Butadien (C4H6) | Infrarot-Sensor |
| Butan (C4H10) | Katalytischer Sensor / Infrarotsensor |
| Kohlenmonoxid (CO) | Katalytischer Sensor / Elektrochemischer Sensor |
| Chlor (CL2) | Elektrochemischer Sensor (eigensicherer Detektor) |
| Cyclohexan (C6H12) | Katalytischer Sensor / Infrarotsensor |
| Cyclopentan (C5H10) | Katalytischer Sensor |
| Dimethylether (C2H6O) | Infrarot-Sensor |
| Ethan (C2H6) | Katalytischer Sensor / Infrarotsensor |
| Ethanol (C2H6O) | Katalytischer Sensor / Infrarotsensor |
| Ethylacetat (C4H8O2) | Katalytischer Sensor / Infrarotsensor |
| Ethyläther ((C2H5)2O) | Katalytischer Sensor |
| Ethylen (C2H4) | Katalytischer Sensor |
| Ethylenoxid (C2H4O) | Katalytischer Sensor |
| Heptan (C7H16) | Katalytischer Sensor / Infrarotsensor |
| Hexan (C6H14) | Katalytischer Sensor / Infrarotsensor |
| Wasserstoff (H2) | Katalytischer Sensor / Elektrochemischer Sensor |
| Cyanwasserstoff (HCN) | Elektrochemischer Sensor (eigensicherer Detektor) |
| Schwefelwasserstoff (H2S) | Elektrochemischer Sensor |
| ISO Butan (C4H10) | Katalytischer Sensor / Infrarotsensor |
| ISO Butylalkohol ((CH3)2CHCH2OH) | Katalytischer Sensor |
| ISO Pentan (C5H12) | Katalytischer Sensor |
| ISO Propylalkohol (C3H8O) | Katalytischer Sensor / Infrarotsensor |
| Isobutylen (C4H8) | Infrarot-Sensor |
| JP8 | Katalytischer Sensor |
| LPG | Katalytischer Sensor / Infrarotsensor |
| Methan (CH4) | Katalytischer Sensor / Infrarotsensor |
| Methanol (CH3OH) | Katalytischer Sensor |
| Methylethylketon (MEK) | Katalytischer Sensor |
| Stickstoffmonoxid (NO) | Elektrochemischer Sensor |
| Stickstoffdioxid (NO2) | Elektrochemischer Sensor (eigensicherer Detektor) |
| Nonan (C9H20) | Katalytischer Sensor |
| Sauerstoff (O2) | Elektrochemischer Sensor |
| Pentan (C5H12) | Katalytischer Sensor / Infrarotsensor |
| Benzindämpfe | Katalytischer Sensor / Infrarotsensor |
| Propan (C3H8) | Katalytischer Sensor / Infrarotsensor |
| Propylalkohol (C3H8O) | Katalytischer Sensor |
| Propylen (C3H6) | Katalytischer Sensor / Infrarotsensor |
| Styrol (C8H8) | Katalytischer Sensor |
| Schwefeldioxid (SO2) | Elektrochemischer Sensor (eigensicherer Detektor) |
| Toluol (C7H8) | Katalytischer Sensor |
| Tri-Methylbenzol (C9H12) | Katalytischer Sensor |
| Vinylacetat (C4H6O2) | Katalytischer Sensor |
| Xylol (C8H10) | Katalytischer Sensor |
Kältemittel
| Sensor-Typ | Kältemittel Typ | |
| R152a | Infrarot | F-Gas |
| R454B | Infrarot | F-Gas |
| R32 | Infrarot | F-Gas |
| R134a | Infrarot | F-Gas |
| SF6 | Infrarot | F-Gas (Schaltanlagen) |
| R125 | Infrarot | F-Gas |
| R1234yf | Infrarot | F-Gas |
| R1234ze | Infrarot | F-Gas |
| R404A | Infrarot | F-Gas |
| R407A | Infrarot | F-Gas |
| R407F | Infrarot | F-Gas |
| R449A | Infrarot | F-Gas |
| R507A | Infrarot | F-Gas |
| R410A | Infrarot | F-Gas |
| R417A | Infrarot | F-Gas |
| R448 | Infrarot | F-Gas |
| R290 | Infrarot | Natürliches Kältemittel |
| R600a | Infrarot | Natürliches Kältemittel |
| R717 | Elektrochemisch/Katalytisch | Natürliches Kältemittel |
| R744 | Infrarot | Natürliches Kältemittel |
