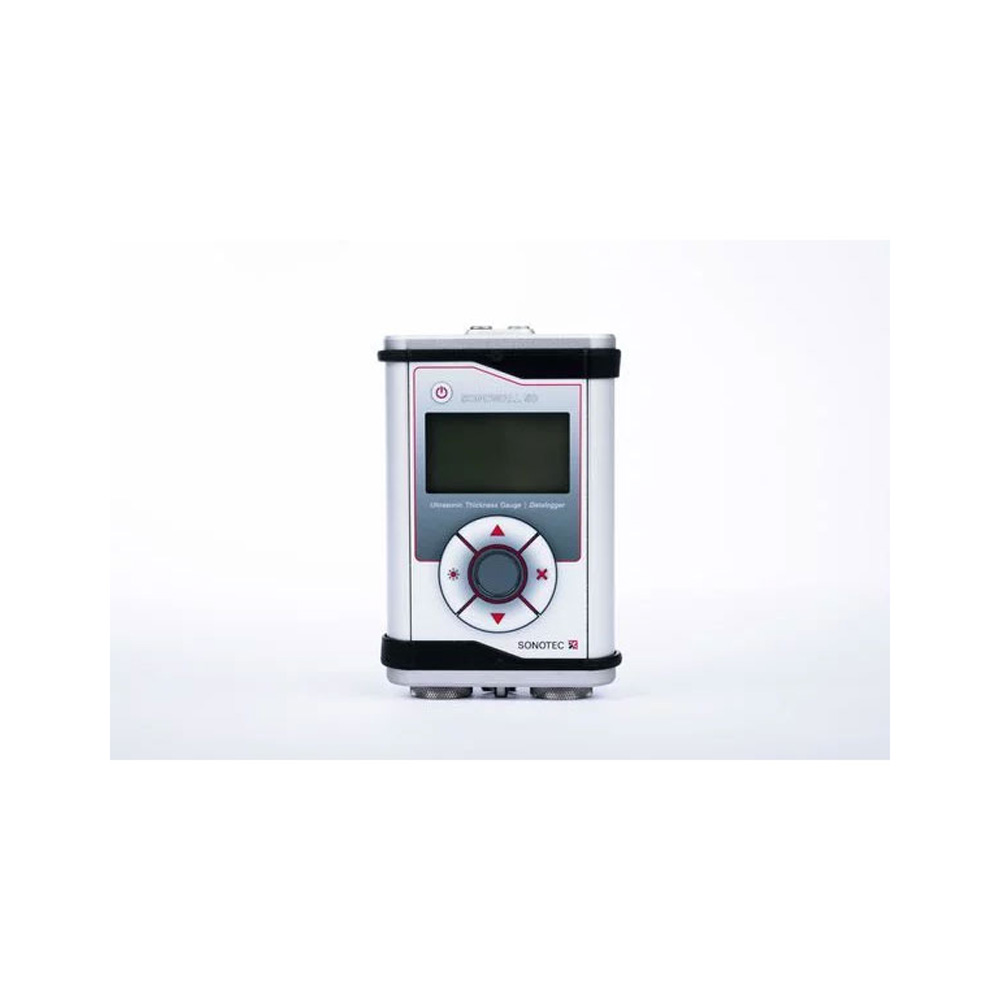

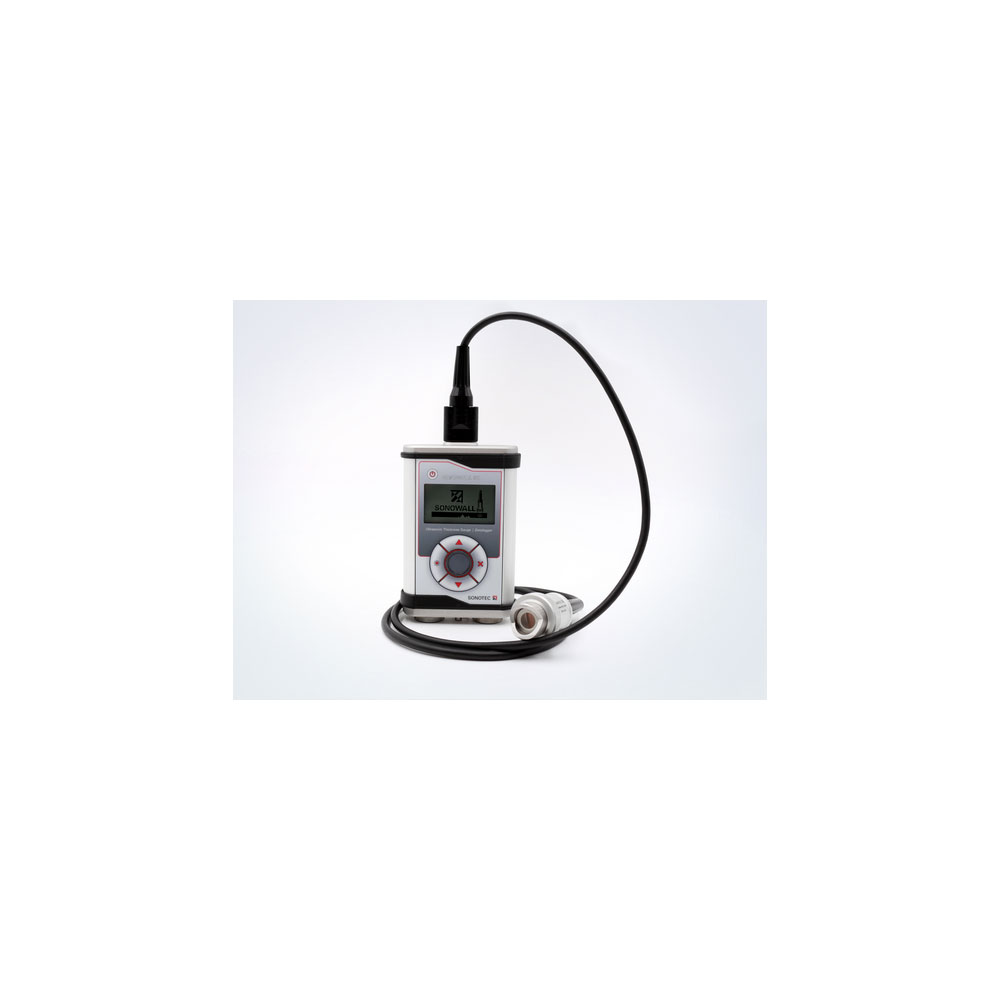

DatenblattDas SONOWALL 50 zeichnet sich durch eine stabile Messwertausgabe und einen weiten Messbereich aus. Der integrierte Messwertspeicher macht das bedienerfreundliche Gerät zum leistungsstarken Allrounder für den praktischen Einsatz. Neben dem robusten Aluminiumgehäuse sowie der Verwendung von ausschließlich hochwertigen Komponenten und Materialien glänzt das SONOWALL 50 mit ergonomischem Design.

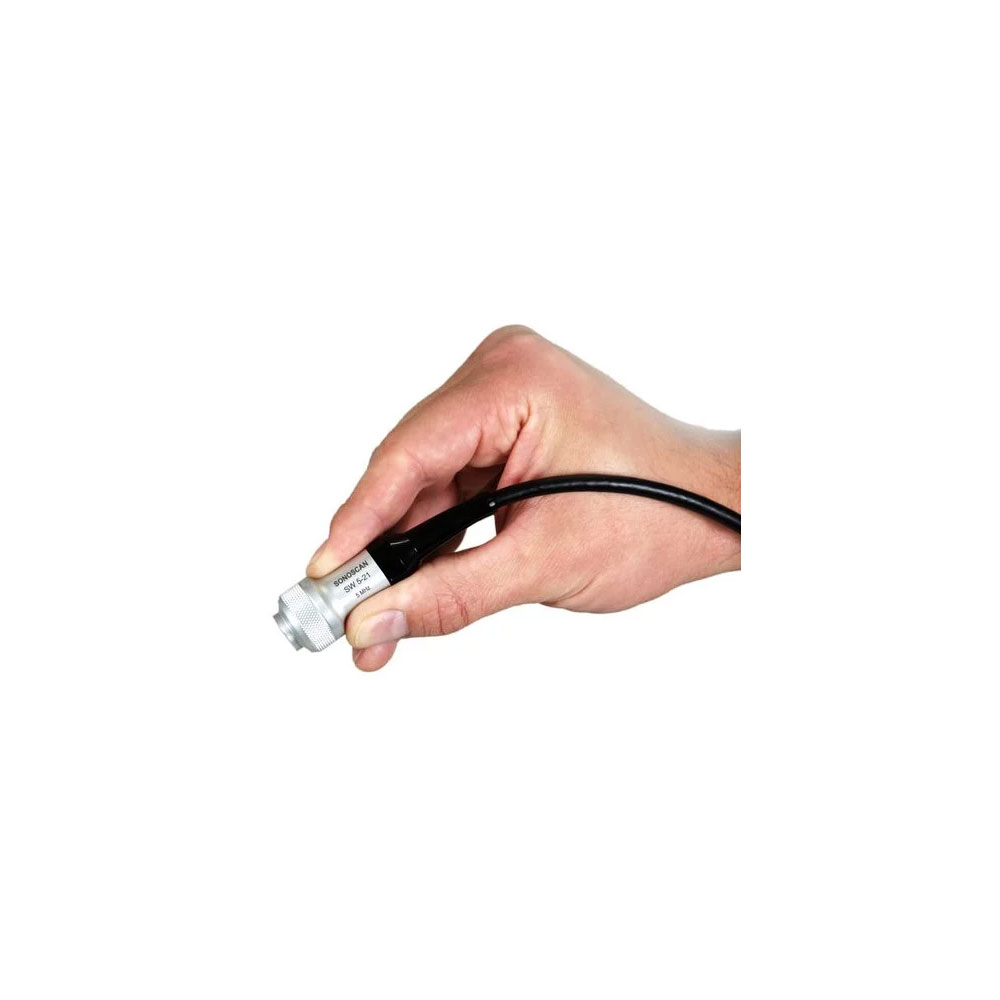

Der SONOSCAN Prüfkopf SW 5-22 für das SONOWALL 50 misst die Wanddicke speziell an Rohren mit kleinen Nennweiten. Die integrierte Führung gewährleistet durch einen Drehmechanismus eine stabile Ankopplung an gekrümmten Rohroberflächen.
Anwendungen
- Wanddickenmessungen an ebenen Oberflächen
- Einfache Ultraschall-Dickenmessungen an gekrümmten Oberflächen durch Doppelfunktions-Ultraschallprüfkopf
- Einfache Kalibrierung mit integriertem Kalibrierblock
Allgemeine Daten
| Messbereich | 0,8 mm … 400 mm in Stahl (je nach Typ des Ultraschallprüfkopfes) |
|---|---|
| Schallgeschwindigkeit | 1 000 m/s bis 10 000 m/s |
| Auflösung | 0,01 mm (0,001 “) |
| Umgebungstemperatur | -10 °C … +50 °C |
| Lagertemperatur | -20 °C … +50 °C |
| Anzeige | Beleuchtetes Display (128 px x 64 px) |
| Prüfblock | Edelstahl (9 mm), integrierte Anschlüsse |
| Stromversorgung | 2 x LR6 I AA – Primärzelle |
| Betriebszeit | 40 Stunden (ohne Licht) |
| Berichterstattung | Datenlogger CSV Screenshots JPEG, PNG SONOGRID XLSX, SQLite-Datenbank (optional) |
| Datenlogger | Max. 10 000 Messwerte |
| Abmessungen (L x B x H) | 128 mm x 80 mm x 28 mm (herstellerunabhängig) |
| Gewicht | 260 g |
| Schutzart | Messgerät: IP65 Fühler: IP67 |
| Schutzklassen | 2 unabhängige Tore (inkl. automatischer Positionierung) Tor 3+4 nur im Multilayer-Modus verfügbar |
| Software | Zur komfortablen Auswertung der Messergebnisse |
