DatenblattRauchgasmessung an Heizungen mit einem kompakten Abgasanalysegerät für Öl und Gas: Das testo 320 basic bietet alle essentiellen Funktionen für Abgasanalyse, Kaminzug- und Druckmessung. Dabei überzeugt das Rauchgasanalysegerät durch seine einfache Bedienung (mit komfortabler Menüführung) und seine Zuverlässigkeit (2 Jahre Garantie auf Gerät, Sonde, O2-/CO-Sensor).
Qualität, auf die Sie sich verlassen können: Das Rauchgasanalysegerät testo 320 basic ist TÜV-geprüft nach EN 50379, Teil 1 und 3. Beim Kauf des Abgasanalysegeräts erhalten Sie 2 Jahre Garantie (auf Gerät, Sonde, O2-/CO-Sensor).

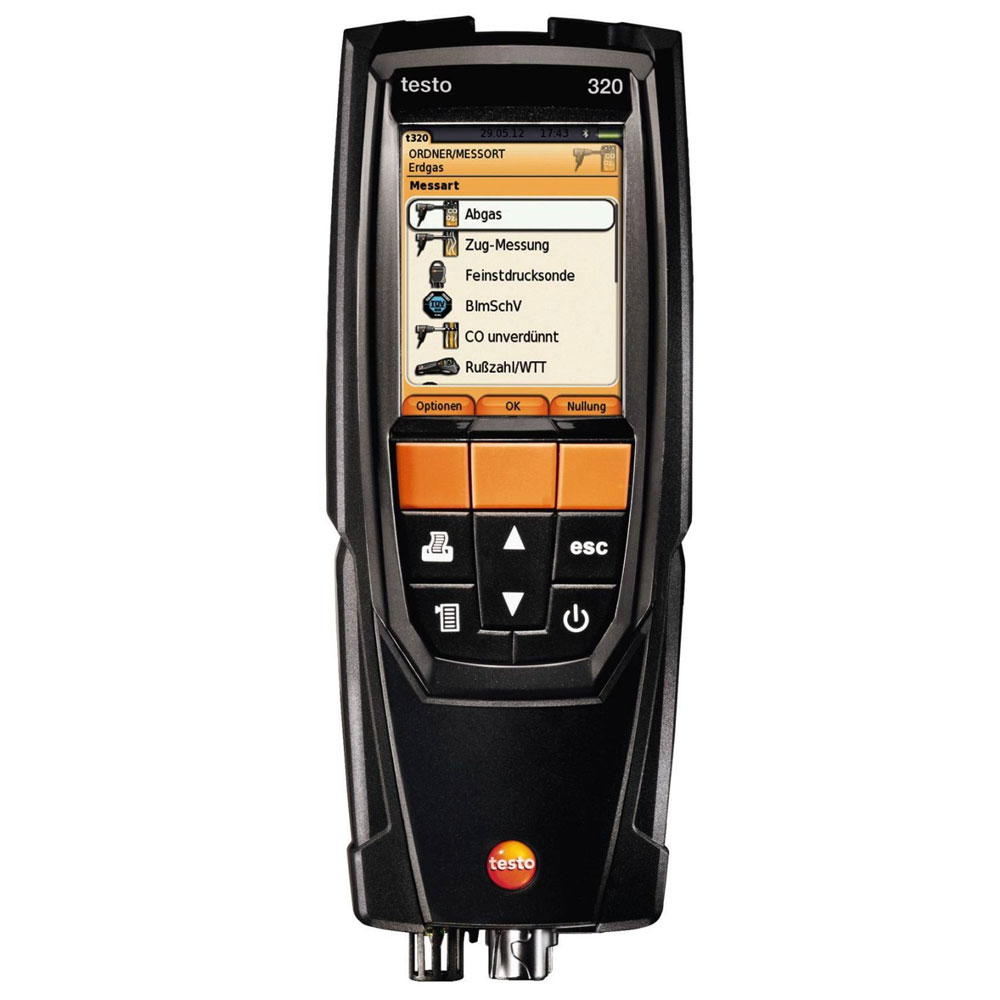

Abgasanalysegerät testo 320 basic: kompakt und leistungsstark

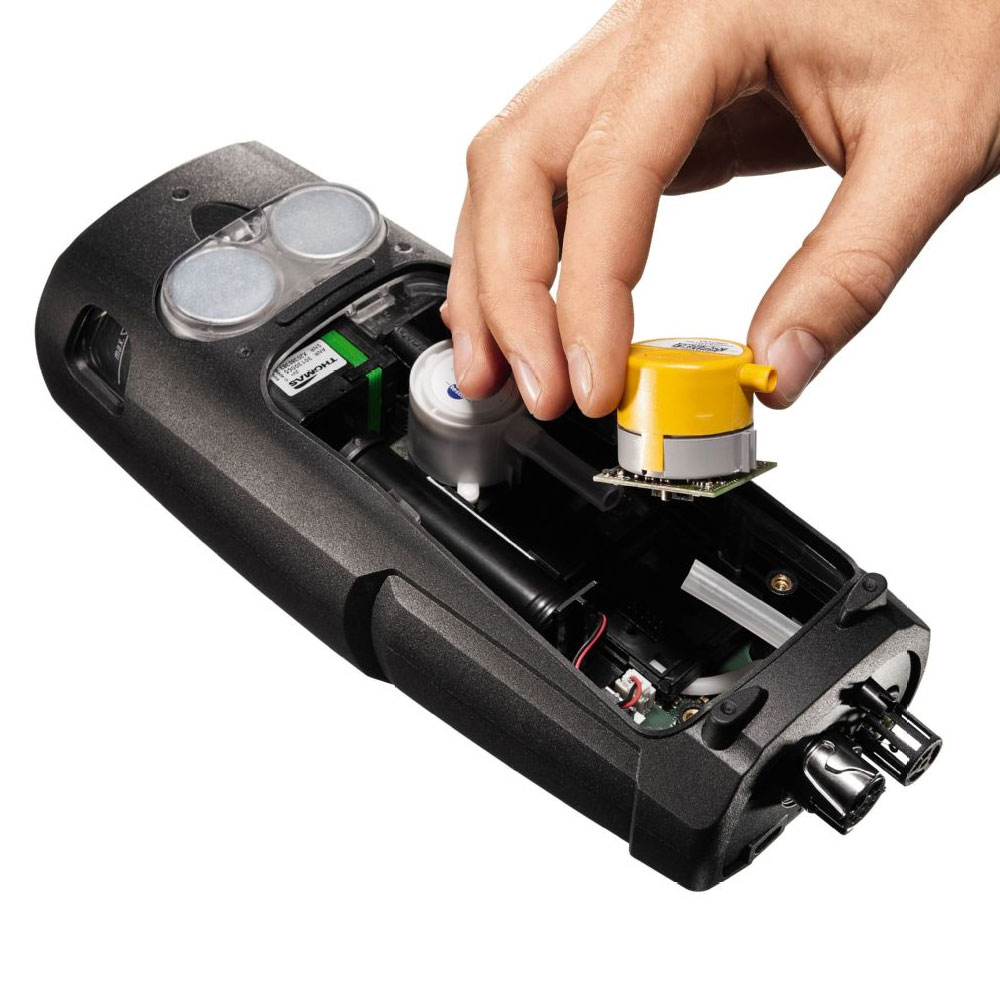

- Abgasanalyse an Heizungen: Das Rauchgasanalysegerät testo 320 basic verfügt über zwei Sensoren – O2– und CO-Sensor (ohne H2-Kompensation). Der Messbereich reicht bei der CO-Messung bis 4 000 ppm. Für die Rauchgasmessung benötigen Sie eine Rauchgassonde (zusätzlich bestellbar). In die Sonde ist ein Temperaturfühler integriert. So wird die Berechnung aller relevanten Abgasmessgrößen ermöglicht: CO2-Wert, Wirkungsgrad und Abgasverlust. Zudem eignet sich das Abgasanalysegerät für Kaminzugmessungen oder Druckmessungen
- Einfacher Sondenwechsel: Die Sonden können vom Benutzer gewechselt werden. So können Sie optional noch weitere Sonden bestellen, die Sie speziell für Ihre Abgasanalyse benötigen (z.B. Mehrlochsonde, Ringspaltsonde, flexible Abgassonde)

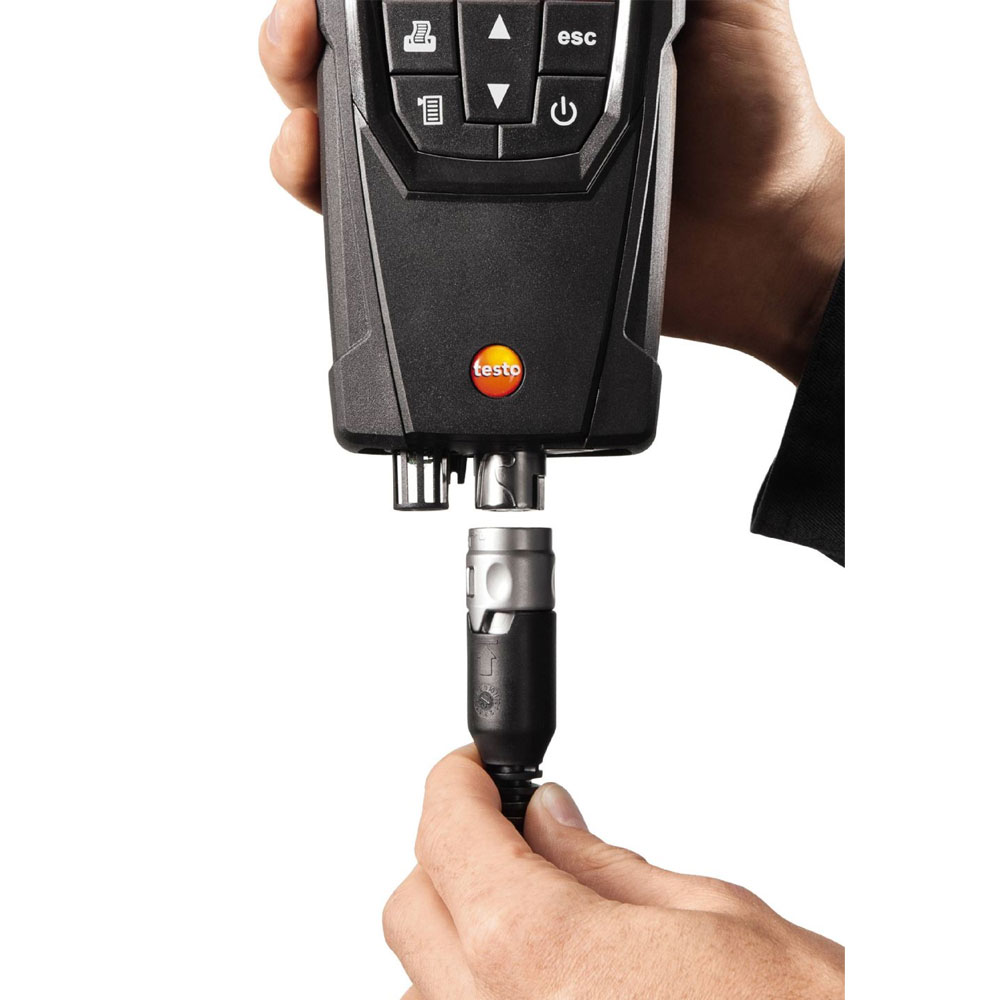

- Einschlauchanschluss: Nur mit einem Handgriff sind alle Kanäle für die Rauchgasmessung sicher über die Sondenkupplung verbunden (Gaswege, Zug, Temperaturfühler in bestellbare Rauchgassonde integriert)
- Lange Betriebsdauer dank ausdauerndem Li-Ionen-Akku
- Eingebaute Magnete ermöglichen eine schnelle Befestigung des Abgasanalysegeräts am Brenner/Kessel

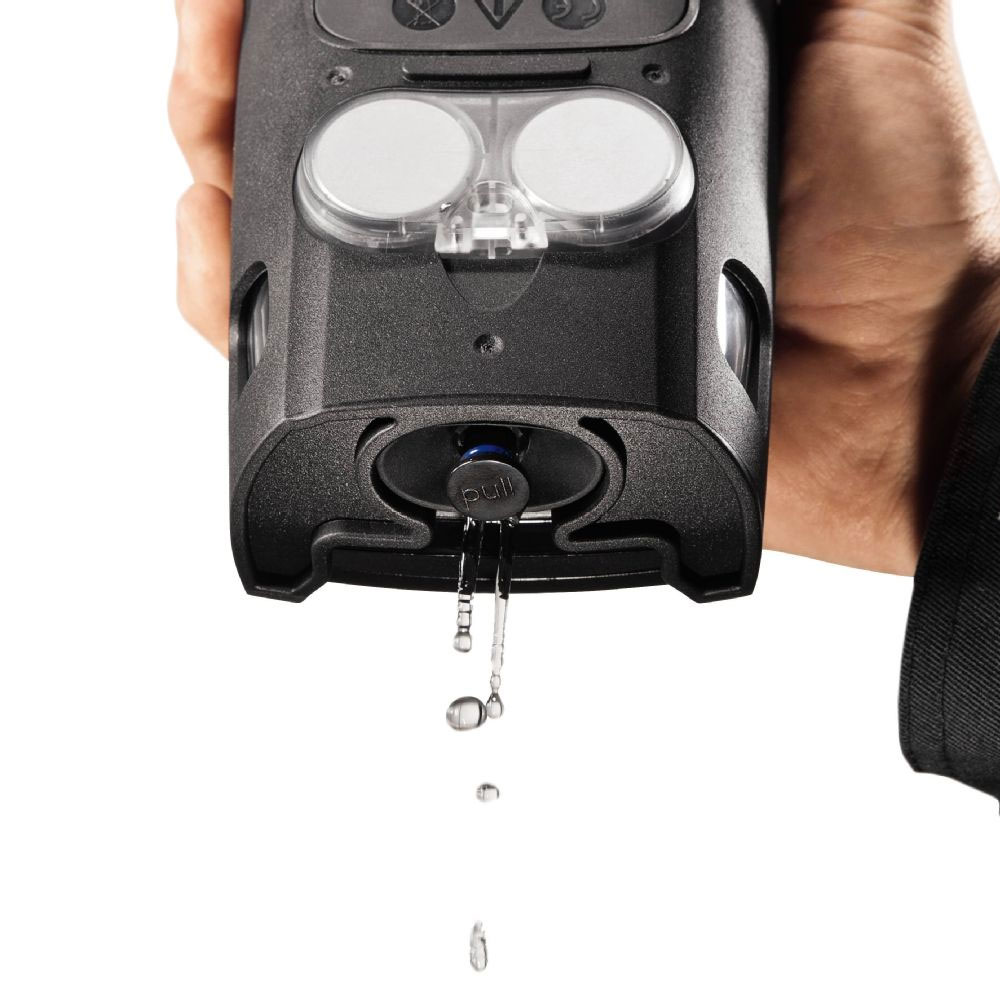

- Integrierte Kondensatfalle: einfach zu leeren
Einsatzgebiete des Abgasanalysegeräts testo 320 basic
- Abgasmessung (Schwerpunkt Gas: Verbrennungslufttemperatur, Abgastemperatur, O2-, CO-, CO2-Konzentration, Abgasverlust, Gas-Luftverhältnis, Wirkungsgrad)
- Gasfließ- und Gasruhedruck (mit optionalem Schlauchanschluss-Set)
- Differenztemperaturmessung zur Bestimmung der Spreizung von Vor- und Rücklauf (mit optionalem Differenztemperatur-Set)
Hinweis: Für die Durchführung der Messung benötigen Sie eine kompakte oder modulare Rauchgassonde (zusätzlich bestellbar).
Lieferumfang
Technische Daten
| Allgemeine technische Daten | |
|---|---|
| Gewicht | 573 g |
| Abmessungen | 240 x 85 x 65 mm |
| Betriebstemperatur | -5 bis +45 °C |
| Schutzklasse | IP40 |
| Displaygröße | 240 x 320 Pixel |
| Displayfunktionen | Grafik-Farbdisplay |
| Stromversorgung | Akku: 3,7 V / 2.400 mAh; Netzteil: 5 V / 1 A |
| Speicher Maximum | 20 Messprotokolle |
| Lagertemperatur | -20 bis +50 °C |
| O₂ in Rauchgas | |
|---|---|
| Messbereich | 0 bis 21 Vol. % |
| Genauigkeit | ±0,2 Vol. % |
| Auflösung | 0,1 Vol. % |
| Ansprechzeit t₉₀ | < 20 s |
| Differenzdruck Zugmessung in Rauchgas – Piezoresistiv | |
|---|---|
| Messbereich | -9,99 bis +40 hPa |
| Genauigkeit | ±0,02 hPa oder ±5 % v. Mw. (-0,50 bis +0,60 hPa)
±0,03 hPa (+0,61 bis +3,00 hPa) ±1,5 % v. Mw. (+3,01 bis +40,00 hPa) |
| Auflösung | 0,01 hPa |
| Temperatur | |
|---|---|
| Messbereich | -40 bis +1200 °C |
| Genauigkeit | ±0,5 °C (0 bis +100,0 °C)
±0,5 % v. Mw. (restlicher Messbereich) |
| Auflösung | 0,1 °C (-40 bis +999,9 °C)
1 °C (> +1000 °C) |
| Wirkungsgrad-Bestimmung, Eta (berechnet) | |
|---|---|
| Messbereich | 0 bis 120 % |
| Auflösung | 0,1 % |
| Abgasverlust (berechnet) | |
|---|---|
| Messbereich | 0 bis 99,9 % |
| Auflösung | 0,1 % |
| CO₂-Bestimmung (berechnet aus O2) | |
|---|---|
| Messbereich | 0 bis CO₂ max (Anzeigenbereich) |
| Genauigkeit | ±0,2 Vol. % |
| Auflösung | 0,1 Vol. % |
| Ansprechzeit t₉₀ | 40 s |
| Druckmessung | |
|---|---|
| Messbereich | 0 bis +300 hPa |
| Genauigkeit | ±0,5 hPa (0,0 bis 50,0 hPa)
±1 % v. Mw. (50,1 bis 100,0 hPa) ±1,5 % v. Mw. (restlicher Messbereich) |
| Auflösung | 0,1 hPa |
| CO in Rauchgas (ohne H₂-Kompensation) | |
|---|---|
| Messbereich | 0 bis 4000 ppm |
| Genauigkeit | ±20 ppm (0 bis 400 ppm)
±5 % v. Mw. (401 bis 2000 ppm) ±10 % v. Mw. (2001 bis 4000 ppm) |
| Auflösung | 1 ppm |
| Ansprechzeit t₉₀ | < 60 s |
| CO in Raumluft | |
|---|---|
| Messbereich | 0 bis 4000 ppm |
| Genauigkeit | ±20 ppm (0 bis 400 ppm)
±5 % v. Mw. (401 bis 2000 ppm) ±10 % v. Mw. (2001 bis 4000 ppm) |
| Auflösung | 1 ppm |
| Messtakt | < 60 s |
Anwendungen
Messen der Abgasparameter des Brenners (CO, O2, Temperatur)
Die Abgasmessung bei einer Heizanlage dient dazu, die mit dem Abgas ausgestoßenen Schadstoffe (z. B. Kohlenmonoxid CO oder Kohlendioxid CO2) und die mit dem warmen Abgas verlorene Heizenergie zu ermitteln. In einigen Ländern ist die Abgasmessung eine gesetzlich vorgeschriebene Maßnahme. Sie hat vor allem zwei Ziele:
- Die Atmosphäre soll möglichst wenig durch Schadstoffe belastet werden; und
- die Energie soll möglichst effizient genutzt werden.

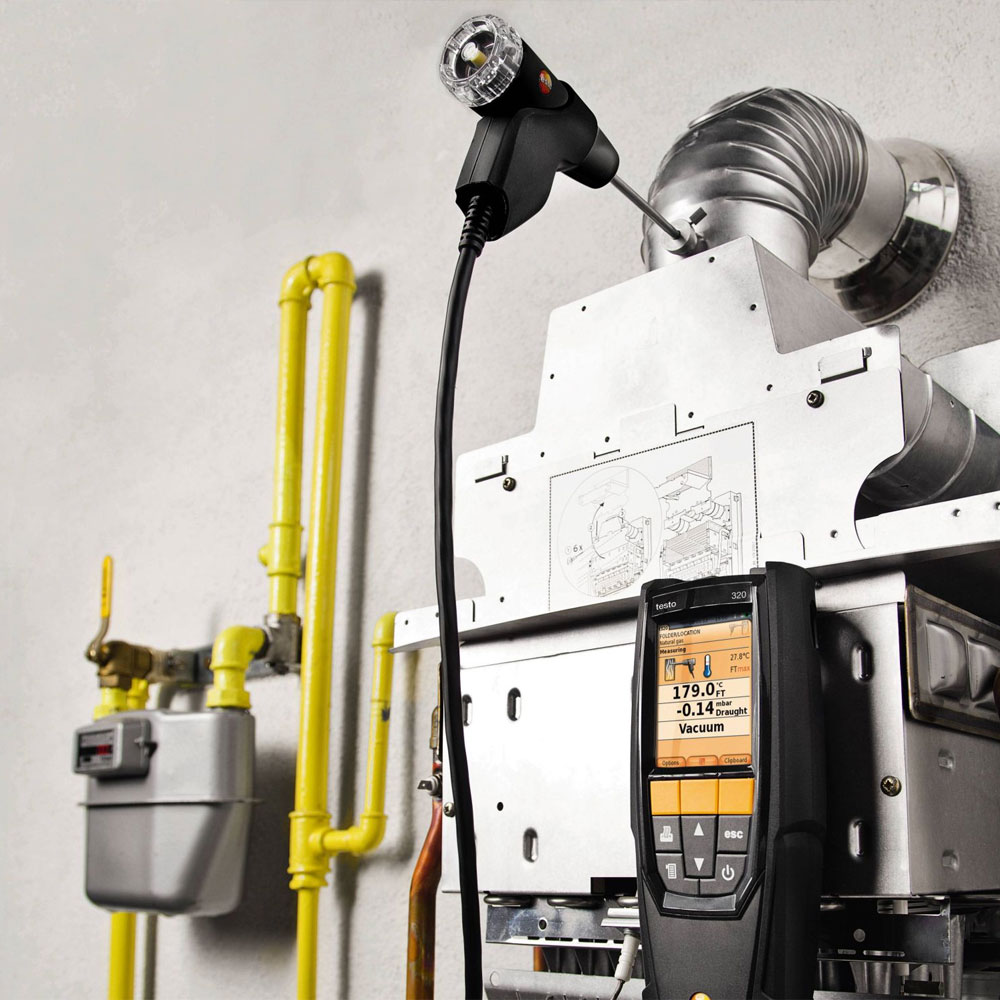

Vorgeschriebene Schadstoffmengen pro Abgasvolumen und Energieverluste dürfen dabei nicht überschritten werden. Die Messung für die gesetzlich vorgeschriebenen Befunde erfolgt im Regelbetrieb (jener Leistung, mit der das Gerät vorwiegend verwendet wird). Mittels einer Abgas-Sonde (Einlochsonde oder Mehrlochsonde) wird die Messung im Kernstrom des Verbindungsrohres (in der Mitte des Rohrquerschnittes, nicht am Rand) zwischen Kessel und Schornstein/Abgasrohr durchgeführt. Die Messwerte werden vom Abgasmessgerät erfasst und können protokolliert und entweder ausgedruckt oder im späteren Verlauf an einen PC übertragen werden. Die Messung wird vom Installateur bei Inbetriebnahme, ggf. vier Wochen danach vom Schornsteinfeger und in regelmäßigen Zyklen vom beauftragten Servicetechniker durchgeführt.
