DatenblattProduktbeschreibung
Diese Vorteile bietet das Multifunktions-Messgerät testo 435-4
Generell beherrscht das Multitalent testo 435-4 eine Vielzahl an Messungen – von der Lufttemperatur über Strömung, Volumenstrom und Feuchte bis hin zu Lux. Doch welche Messungen in Ihrer Praxis wirklich nötig sind und welche nicht, wissen nur Sie. Und deshalb entscheiden auch Sie, wie Ihr Messgerät ausgestattet sein soll: Unterschiedlichste optionale Fühler und Sonden stehen Ihnen zur Auswahl.
Zudem ist das Messgerät nicht nur mit ansteckbaren Fühlern kompatibel, sondern auch mit Funkfühlern. Rüsten Sie das testo 435-4 mit dem optional erhältlichen Funkmodul aus, empfängt das Messgerät die Werte von bis zu drei Funkfühlern über eine Entfernung von max. 20 Metern im Freifeld. So sind unkomplizierte Messungen auch an schwer zugänglichen Stellen möglich.
Die zusätzlich erhältlichen Servicekoffer bieten Ihnen Platz für das Messgerät und Ihr gesamtes Fühlersortiment.
Top ausgestattet, top einfach zu bedienen
Das Multifunktions-Messgerät testo 435-4 arbeitet effizient, ohne vorher kompliziert programmiert werden zu müssen:
Fühlerabhängige Menüs und wählbare Nutzerprofile für die praxisüblichen Anwendungen “Kanalmessung” und “IAQ-Messung” ermöglichen ein einfaches Handling. Bis zu 10.000 Messwerte erfasst der Gerätespeicher des Messgeräts. Die Daten können Sie mit dem mitgelieferten USB-Datenkabel ganz einfach auf den PC übertragen. Zur Archivierung und Dokumentation der Messdaten und Messprogramme (z. B. „Kanalmessung“) steht Ihnen die ebenfalls im Lieferumfang enthaltene PC-Software zur Verfügung. Spezielle Messprotokolle präsentieren Ihrem Kunden die Daten aus Kanal-, Langzeit- und Turbulenzgradmessung. Obendrein können Sie bei Bedarf einen Protokollausdruck direkt vor Ort anfertigen – über den optional erhältlichen testo-Schnelldrucker.
Das große, beleuchtbare Display sorgt für ein einfaches Ablesen der Messwerte, auch bei schlechten Sichtverhältnissen. Zusätzlich werden Taupunkt-Abstand, Min-, Max- und Mittel-Werte angezeigt. Das robuste Gehäuse schützt das Messgerät testo 435-4 zuverlässig vor Stößen.
Lieferumfang
Technische Daten
| Temperatur – NTC | |
|---|---|
| Messbereich | -50 bis +150 °C |
| Genauigkeit | ±0,2 °C (-25 bis +74,9 °C)
±0,4 °C (-50 bis -25,1 °C) ±0,4 °C (+75 bis +99,9 °C) ±0,5 % v. Mw. (restlicher Messbereich) |
| Auflösung | 0,1 °C |
| Temperatur – TE Typ K (NiCr-Ni) | |
|---|---|
| Messbereich | -200 bis +1370 °C |
| Genauigkeit | ±0,3 °C (-60 bis +60 °C)
±(0,2 °C + 0,5 % v. Mw.) (restlicher Messbereich) |
| Auflösung | 0,1 °C |
| Temperatur – TE Typ T (Cu-CuNi) | |
|---|---|
| Messbereich | -200 bis +400 °C |
| Genauigkeit | ±0,3 °C (-60 bis +60 °C)
±(0,2 °C + 0,5 % v. Mw.) (restlicher Messbereich) |
| Auflösung | 0,1 °C |
| Feuchte – Kapazitiv | |
|---|---|
| Messbereich | 0 bis +100 %rF |
| Genauigkeit | Siehe Fühlerdaten |
| Auflösung | 0,1 %rF |
| Absolutdruck | |
|---|---|
| Messbereich | 0 bis 2000 hPa |
| Genauigkeit | siehe Fühlerdaten |
| Strömung – Flügelradanemometer | |
|---|---|
| Messbereich | 0 bis +60 m/s |
| Genauigkeit | Siehe Fühlerdaten |
| Auflösung | 0,01 m/s (60 + 100mm Flügelrad)
0,1 m/s (16 mm Flügelrad) |
| Strömung – Hitzdrahtanemometer | |
|---|---|
| Messbereich | 0 bis +20 m/s |
| Genauigkeit | Siehe Fühlerdaten |
| Auflösung | 0,01 m/s |
| CO2 in Raumluft (über IAQ-Sonde) | |
|---|---|
| Messbereich | 0 bis +10000 ppm CO₂ |
| Genauigkeit | siehe Fühlerdaten |
| Auflösung | 1 ppm CO₂ |
| Allgemeine technische Daten | |
|---|---|
| Abmessungen | 220 x 74 x 46 mm |
| Betriebstemperatur | -20 bis +50 °C |
| Gehäuse | ABS / TPE / Metall |
| Schutzklasse | IP54 |
| Batterietyp | Alkali-Mangan, Mignon, Typ AA |
| Standzeit | 200 h (typisch Flügelrad-Messung) |
| Displaybeleuchtung | Beleuchtbares Display |
| Lagertemperatur | -30 bis +70 °C |
| Gewicht | 428 g |
Anwendungen
Strömungsmessung im Lüftungskanal mit thermischem Anemometer und Flügelradanemometer
Testo bietet zur Messung der Strömung und des Volumenstroms im Lüftungskanal kompakte Anemometersonden und Staurohre an.
Die Auswahl der geeigneten Sonde bzw. des geeigneten Messgeräts hängt von der Strömungsgeschwindigkeit im Lüftungskanal ab. Dabei kann in drei Teilbereiche unterteilt werden:
- Niedrige Strömungsgeschwindigkeiten: 0…5 m/s => hierfür eigenen sich die thermischen Anemometer und thermischen Sonden (Best. Nr. 0635 1535, 0635 1025)
- Mittlere Strömungsgeschwindigkeiten: 5…40 m/s => hier führen die 16 mm Flügelrad-Anemometer und Flügelrad-Sonden zu optimalen Ergebnissen (Best. Nr. 0635 9535)
- Hohe Strömungsgeschwindigkeiten: 40…100 m/s => hier bringt das Staurohr die optimalen Voraussetzungen mit (siehe folgende Anwendung)
Die Strömungsfühler für die Kanalmessung sind jeweils mit Teleskopen ausgestattet, sodass sie komfortabel auch für große Luftkanäle verwendet werden können. Je nach Wunsch können zusätzlich zur Strömungsgeschwindigkeit auch die Lufttemperatur und Luftfeuchte mit der gleichen Sonde gemessen werden. Der gewünschten Anwendung entsprechend können Sie sich für eine Strömungsmessung im Kanal mit einer thermischen Sonde, einem Flügelrad oder einem Staurohr entscheiden.
Messung am Luftauslass
Jeder Kanalein- und Kanalauslass soll nur den Volumenstrom enthalten, der nach seinen Berechnungen Grundvoraussetzung für ein effizient arbeitendes System ist.
Zur Messung der Volumenströme an Kanalaustritten sind große Flügelrad-Anemometer mit 100 mm – Durchmesser (Best. Nr. 0635 9435) geeignet, da diese die Strömungsgeschwindigkeit über eine größere Fläche integrieren und somit die Störung vom Luftgitter gemittelt wird (Schleifenmethode).
Bei der Messung an saugenden oder blasenden Öffnungen von Lüftungsgittern und Tellerventilen ist die Messung mit unserem Volumenstrom-Messtrichterset (Best. Nr. 0563 4170) und dem großen 100 mm-Flügelrad-Anemometer (Best. Nr. 0635 9435) ideal. Mithilfe des Trichters wird der gesamte Volumenstrom erfasst, ohne eine Umrechnung anhand der Strömungsgeschwindigkeit und der Fläche durchführen zu müssen. Diese Art der Strömungsmessung ist einfach und zuverlässig.
Messung von Raumluftqualität (CO2)
Schlechte Luftqualität in Innenräumen durch zu hohe CO2-Konzentration führt zu Müdigkeit, Konzentrationsschwäche und kann sogar Krankheiten hervorrufen. Zur Sicherung einer ausreichenden Innenraumluftqualität sollte daher die CO2-Konzentration in der Regel 1 000 ppm nicht überschreiten. Die Werte von 700 bis 1 500 ppm können als „Interpretationsbereich“ angesehen werden.
Die IAQ Sonde (Best.-Nr. 0632 1535) ist besonders geeignet für die Überwachung der Raumqualitätskontrolle. Mit dieser Sonde lassen sich die Werte von CO2, Temperatur und relativer Feuchte gleichzeitig erfassen.
Messung der Luft- und Oberflächentemperatur
Die richtige Klimatisierung von Räumen spielt für die Behaglichkeit und Leistungsfähigkeit des Menschen eine große Rolle. Neben den baulichen Gegebenheiten und dem individuellen Empfinden tragen Raumluft- und Oberflächentemperatur an Wänden, Fenstern, Böden und Decken entscheidend zum Wohlfühlklima bei.
Für das testo 435 stehen Ihnen eine Reihe von optionalen Temperaturfühlern zur Verfügung. Herausragend sind unsere Temperaturfühler mit federndem Kreuzband-Sensorelement für die Messung an Oberflächen. Das federnde Kreuzband-Sensorelement passt sich jeder Oberfläche an und nimmt in wenigen Sekunden die tatsächliche Temperatur des Messobjekts an (zum Beispiel der reaktionsschnelle Oberflächenfühler, Best.-Nr. 0602 0393).
Um eine schnelle Messung der Lufttemperatur zu ermöglichen, liegt bei unseren Luftfühlern der Temperatursensor frei (z.B. präziser, robuster NTC-Luftfühler 0613 1712). Auch Tauch-/Einstechfühler können zur Luftmessung verwendet werden. Die Ansprechzeit liegt aber um den Faktor 40 …60 höher als der angegebene Wert, der in Wasser gemessen wurde.
Messung von Strahlungswärme
Das Multifunktions-Messgerät testo 435 ist Ihr zuverlässiger Partner zur Messung der thermischen Behaglichkeit. Das optional anschließbare Globe-Thermometer (Best. Nr. 0602 0743) ermöglicht die Messung der Strahlungswärme (bzw. die operative oder Empfindungstemperatur). Die gemessene operative Temperatur stimmt nach Glück bei der Verwendung eines Globe-Thermometers mit 150 mm Durchmesser auf ±0,41 K mit der Empfindungstemperatur des Menschen überein.
Die Temperaturmessungen im Raum (Lufttemperatur und operative Temperatur) sollten am gleichen Ort und unter gleichen Randbedingungen durchgeführt werden wie die Messung der Raumluftgeschwindigkeiten.
CO Messung
Kohlenmonoxid (CO) ist ein geruchloses, unsichtbares, geschmackloses und giftiges Gas. Es entsteht durch die unvollständige Verbrennung kohlenstoffhaltiger Substanzen wie Kohle, Holz, Öl, Erdgas usw. in Heizquellen und Verbrennungsmotoren. Insbesondere wenn nicht genügend Sauerstoff zur Verfügung steht, steigt die CO-Konzentration schnell an. Dies kann gesundheitsgefährdende Folgen haben.

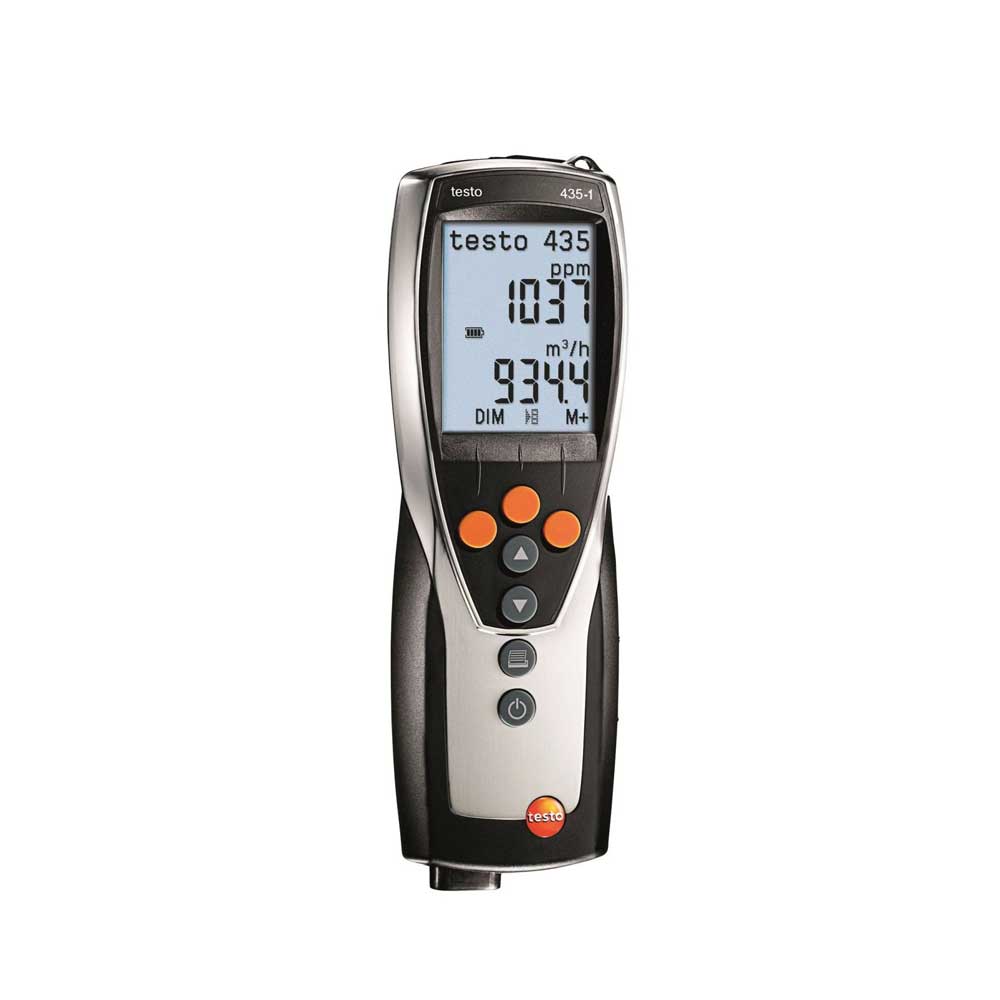

Mit der CO-Umgebungssonde (Best.Nr. 0632 1235) und dem testo 435-1 können bereits kleinste Mengen von CO in der Umgebungsluft ermittelt werden.
