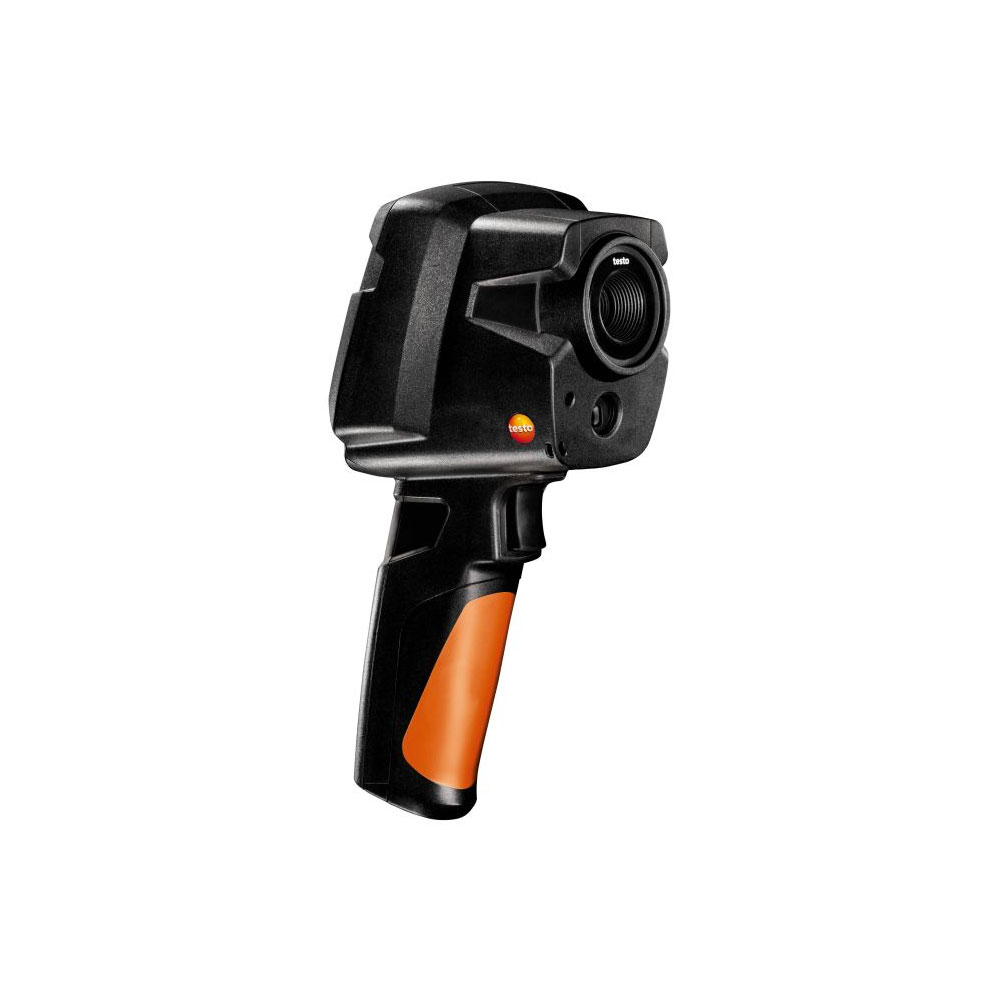

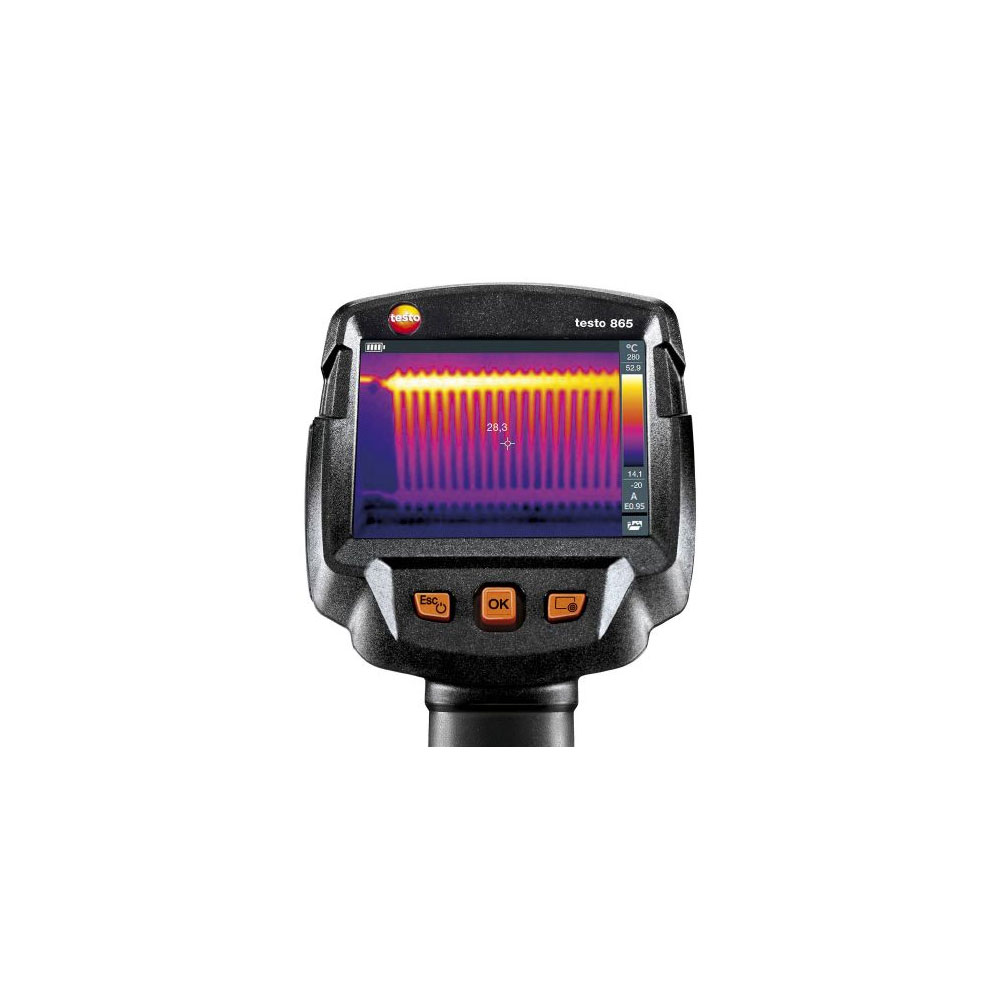

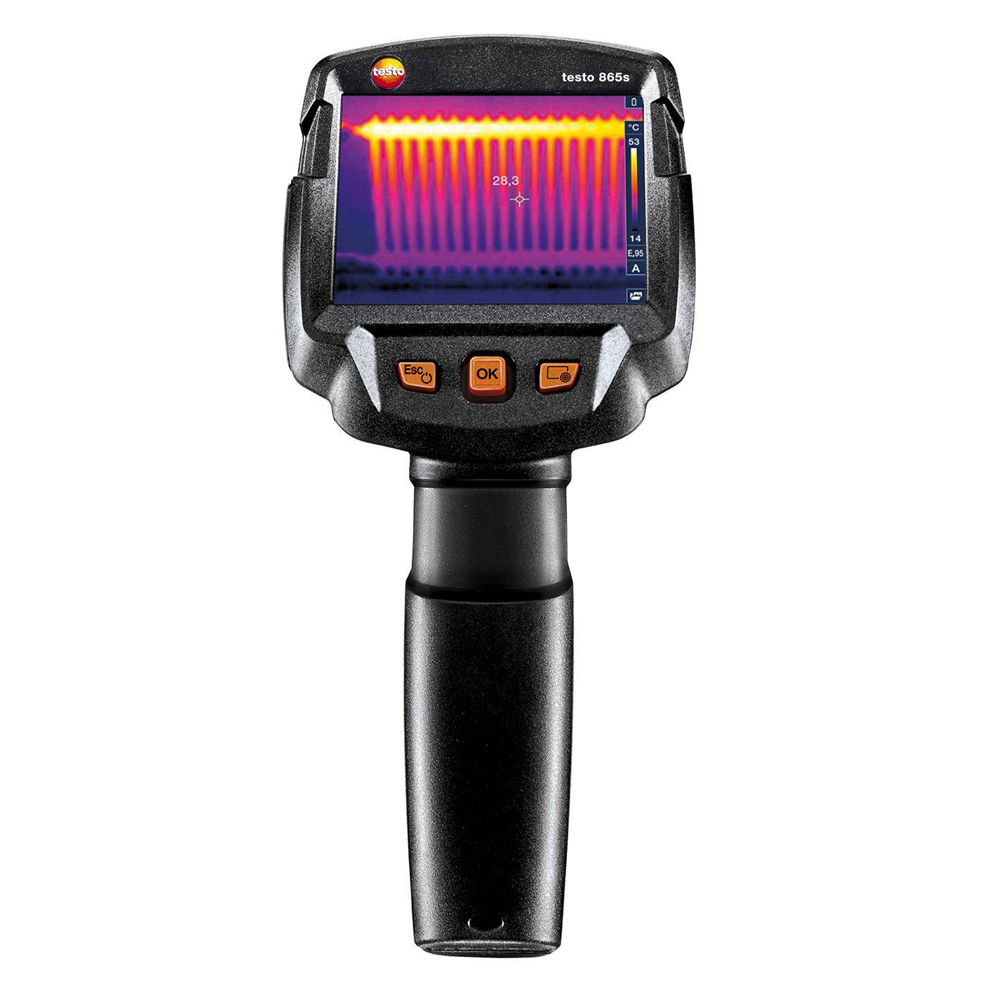

DatenblattAnwendungsgebiete der Wärmebildkamera testo 865s
Leckagen entdecken, überhitzte Verbindungen erkennen, Wärmebrücken lokalisieren oder Baumängel aufspüren. Die Wärmebildkamera testo 865s ist optimal für Anwendungen rund um die tägliche Wartung und Installation in Handwerk und Industrie. Sie ermöglicht eine zeitsparende Qualitätssicherung und sorgt für eine zuverlässige Produktionskontrolle.
Technische Highlights der Wärmebildkamera testo 865s
Die Wärmebildkamera testo 865s besticht durch ihre einfache Bedienung und überzeugt durch diese technischen Features:
- Sehr gute Bildqualität durch hohe Auflösung: 19.200 Temperaturmesspunkte sorgen für präzise Thermografie. Infrarotauflösung 160 x 120 Pixel – durch integrierte SuperResolution-Technologie 320 x 240 Pixel
- Temperaturdifferenzen ab 0,1 °C sichtbar machen
- Durch eine automatische Hot-Cold-Spot-Erkennung werden kritische Temperaturzustände direkt angezeigt
- Mit dem IFOV-Warner wird der Abstand zum Messobjekt / Messfleckgröße ermittelt und der Messfleck auf dem Wärmebild angezeigt – damit vermeiden Sie Messfehler, denn die Kamera zeigt Ihnen genau, was Sie messen können Profi-Software zur Bildauswertung am PC
- testo ScaleAssist für vergleichbare Wärmebilder bei der Thermografie von Gebäuden
- Wärmebilder können wahlweise im JPEG gespeichert werden

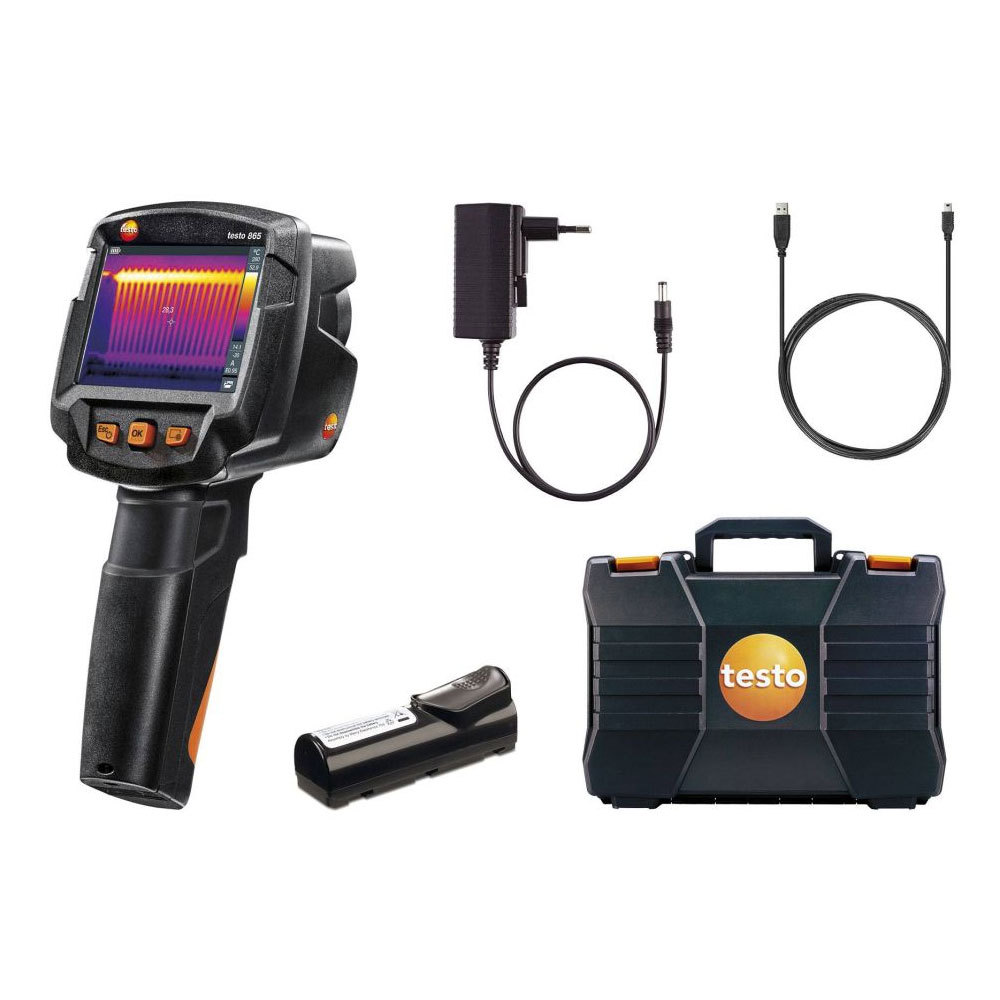

Lieferumfang
Technische Daten
| Normen, Prüfungen, Garantie | |
|---|---|
| EU-/EG-Richtlinen | EMV: 2014/30/EU |
| Bildleistung Infrarot | |
|---|---|
| Infrarotauflösung | 160 x 120 Pixel |
| Thermische Empfindlichkeit | <0.1 °C (100 mK) |
| Sichtfeld | 31° x 23° |
| Minimum Fokusentfernung | <0,5 m |
| Geometrische Auflösung (IFOV) | 3,4 mrad |
| Auflösung SuperResolution | 320 x 240 Pixel |
| IFOV SuperResolution | 2,1 mrad |
| Bildwiederholungsrate | 9 Hz |
| Fokus | Fixfokus |
| Spektralbereich | 7,5 bis 14 µm |
| Bilddarstellung | |
|---|---|
| Displaytyp | 8,9 cm (3,5″) TFT, QVGA (320 x 240 Pixel) |
| Anzeigemöglichkeiten | nur IR-Bild |
| Farben | 4 (Eisen, Regenbogen HC, Kalt-Heiß, Grau) |
| Messung | |
|---|---|
| Messbereich | -20 … +280 °C |
| Genauigkeit | ±2 °C, ±2 % v. Mw. |
| Emissionsgrad | 0.01 … 1 |
| Reflektierte Temperatur | manuell |
| Messfunktionen | |
|---|---|
| Analysefunktion | Mittelpunktmessung, Hot-/Cold-Spot Erkennung, Delta T |
| IFOV warner | Im Lieferumfang enthalten |
| testo ScaleAssist | Im Lieferumfang enthalten |
| Kameraausstattung | |
|---|---|
| Vollbild-Modus | Im Lieferumfang enthalten |
| JPEG speichern | Im Lieferumfang enthalten |
| Videostreaming (über USB) | über USB |
| Standardobjektiv | 31° x 23° |
| Schnittstellen | USB 2.0 Micro B |
| Bildspeicherung | |
|---|---|
| Dateiformat Einzelbild | .bmt; .jpg; Exportmöglichkeit in .bmp; .jpg; .png; .xls; .csv |
| Wechselspeicher | Interner Speicher (2.8 GB) |
| Stromversorung | |
|---|---|
| Batterietyp | Schnellladender, vor Ort wechselbarer Li-lon-Akku |
| Einsatzzeit | 4.0 h |
| Netzbetrieb | ja |
| Umgebungsbedingungen | |
|---|---|
| Luftfeuchtigkeit | 20 … 80 %rF nicht kondensierend |
| Schutzart des Gehäuses (IEC 60529) | IP54 |
| Vibration | 2G |
| Lagertemperatur | -30 bis +60 °C |
| Betriebstemperatur | -15 bis +50 °C |
| Physikalische Kenndaten | |
|---|---|
| Produkt-/Gehäusematerial | PC – ABS |
| Gewicht | 510 g |
| Abmessungen | 219 x 96 x 95 mm |
| PC-Software | |
|---|---|
| Systemvoraussetzung | Windows® 10; Windows® 8.1 |
| Allgemeine technische Daten | |
|---|---|
| Produktfarbe | schwarz |
| Displaybeleuchtung | hell / normal / dunkel |
Vorbeugende Instandhaltung
Ideal zur Früherkennung von bevorstehenden Störungen oder Defekten an Anlagen und Maschinen: Mit einer Wärmebildkamera Temperaturanstiege zuverlässig feststellen.
- Schnelles Auffinden von kritischen Erwärmungszuständen (sog. HotSpots) im laufenden Betrieb
- Kostspielige Schäden, Stillstände sowie Brandrisiken an Anlagen und Maschinen vermeiden
Elektrische Instandhaltung

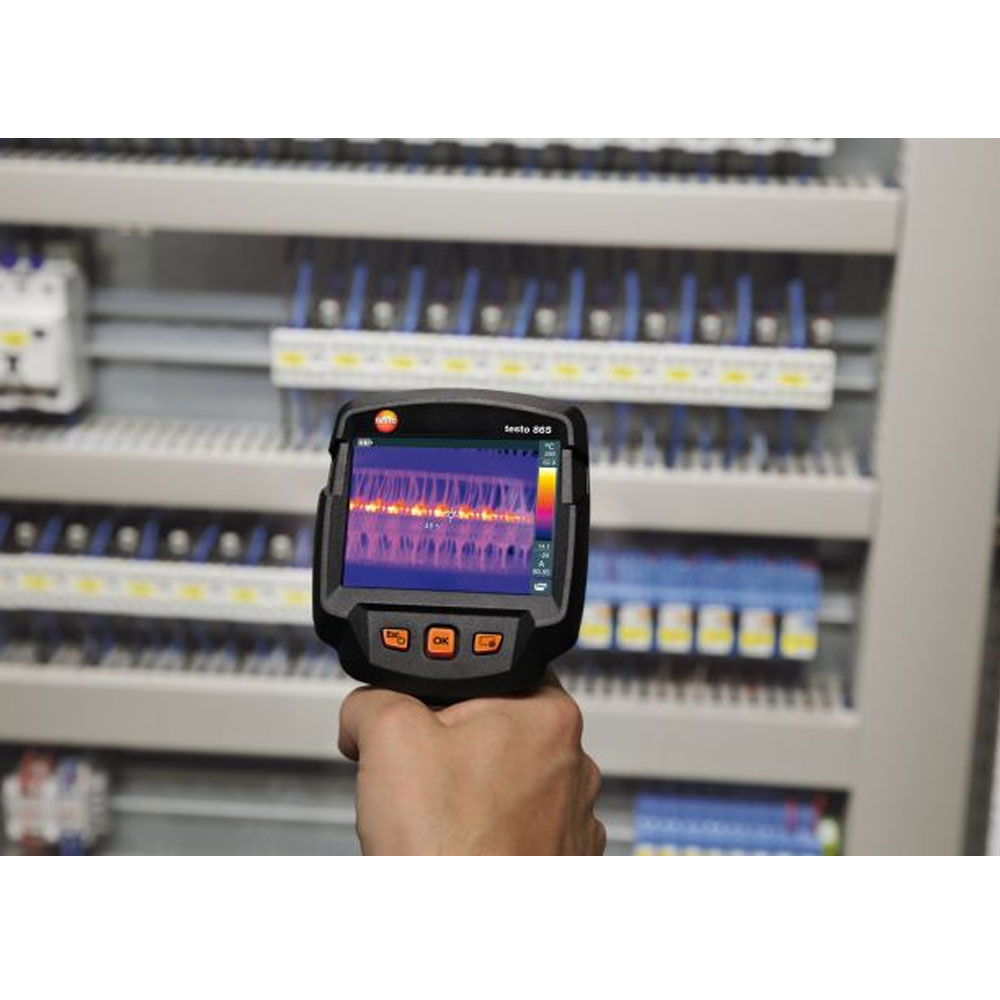

- Überprüfung von Schaltschränken, elektrischen Verbindungen, Photovoltaikanlagen
- Erwärmungszustände in Nieder-, Mittel, und Hochspannungsanlagen beurteilen

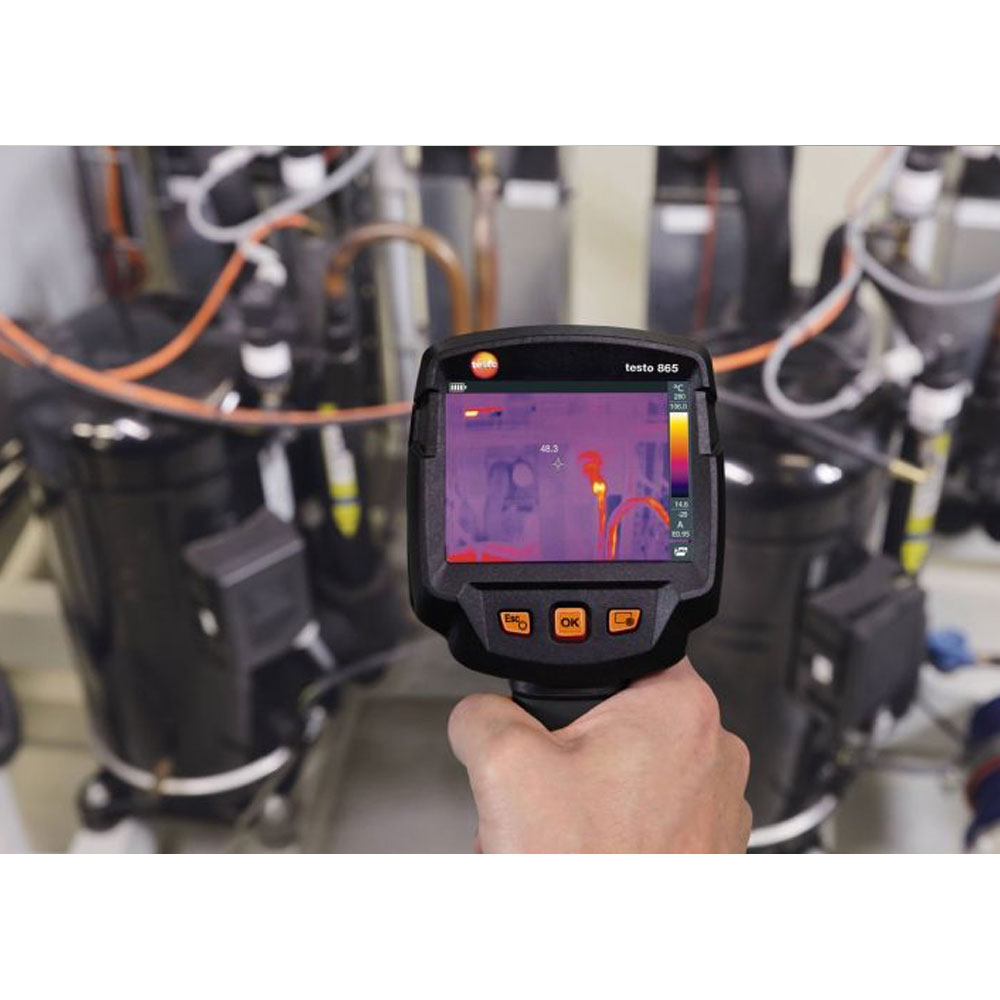

Mechanische Instandhaltung
- Verschleiß an Maschinen erkennen
- Überprüfung von Motoren, Lagern, Wellen

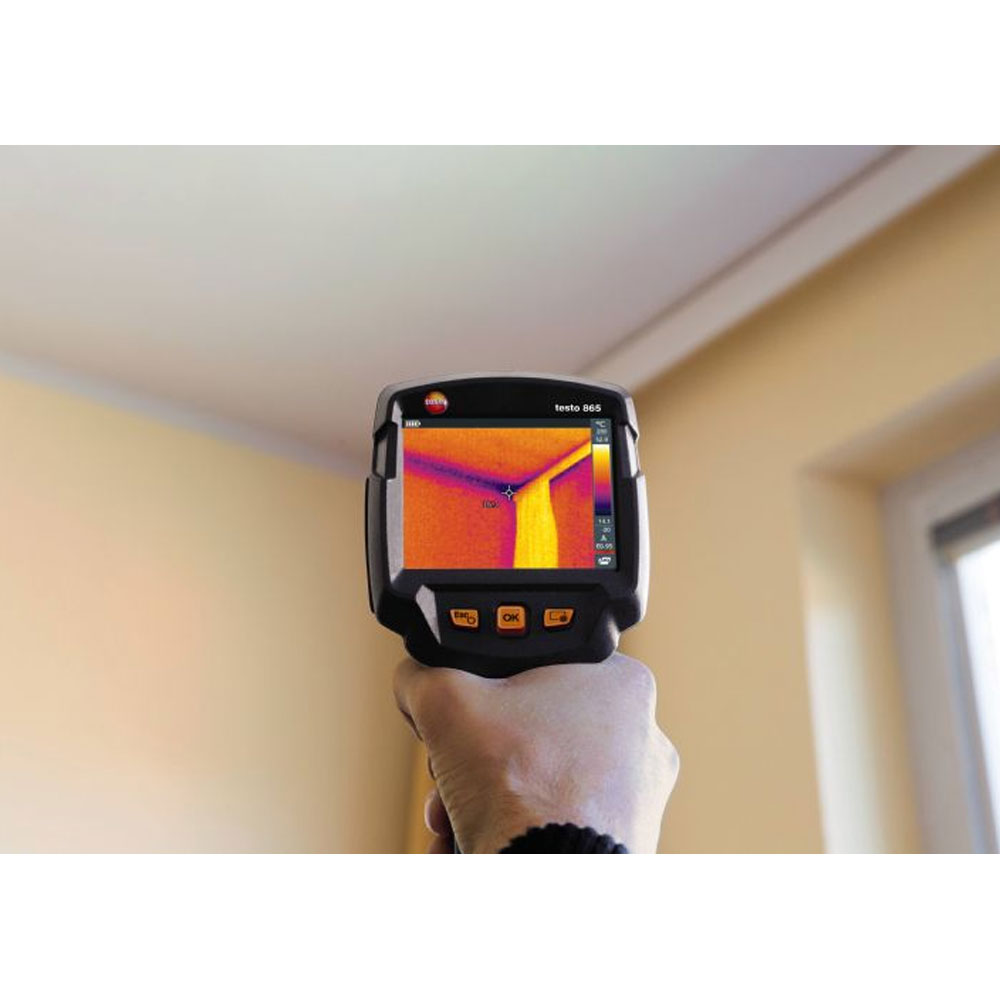

Baumängel aufspüren und Bauqualität sichern
- Berührungslos mögliche Baumängel aufdecken, Qualität und Ausführung baulicher Maßnahmen nachweisen – mit Hilfe von Wärmebildern
- Luftdichtigkeit von Fenstern und Türen überprüfen
- Dämmfehler und Wärmebrücken in der Gebäudehülle finden
- Schimmelgefährdete Stellen detektieren und visualisieren
Heizungen und Installationen einfach überprüfen
- Prüfen von Heizungs- und Klimalüftungssystemen: Mit einer Wärmebildkamera schnell und einfach Unregelmäßigkeiten in der Temperaturverteilung erkennen
- Lokalisierung des Verlaufs von Heizschleifen an Fußbodenheizungen
- Heizkörper auf Verschlackungen überprüfen
- Messen der Vor- und Rücklauftemperatur
Rohrbruch lokalisieren
- Rohrbruch sicher bestimmen mit Hilfe der Wärmebildkamera – ohne unnötig Wände und Fußböden zu beschädigen
- Präzise Lokalisierung von Leckagen in Fußbodenheizungen und anderen unzugänglichen Rohrleitungen z.B. unter Putz
Leckagen an Flachdächern orten
- Detektion von durchfeuchteten Bereichen in der Dachkonstruktion: Anhand von Temperaturunterschieden (wie sie v.a. bei Flachdächern auftreten) zeigen Wärmebildkameras Bereiche auf dem Dach mit eingeschlossener Feuchtigkeit oder beschädigter Isolation
