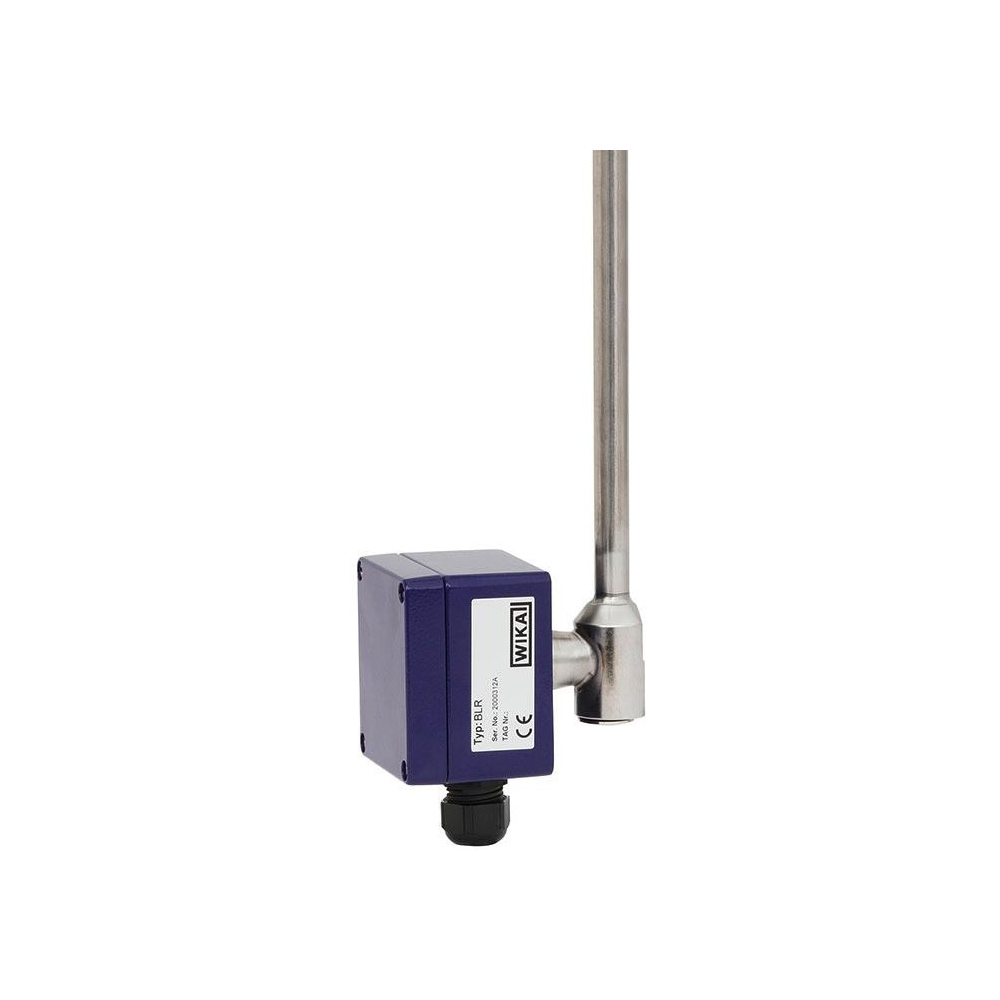

WIKA Typ BLR Reed-Füllstandstransmitter Für Bypass-Niveaustandsanzeiger


  • Einbau von Kopftransmittern im Anschlussgehäuse möglich
  • Große Vielfalt verschiedener elektrischer Anschlüsse, Prozessanschlüsse, Werkstoffe und diverse Kontaktraster
  • Programmier- und konfigurierbare Kopftransmitter für Feldsignal 4 … 20 mA, HART®, PROFIBUS® PA oder FOUNDATION™ Fieldbus
  • Explosionsgeschützte Ausführungen
  • Temperaturbereiche von -100 … +350 °C

Datenblatt
Datenblatt
Datenblatt
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung

Anwendungen

  • Messwertgeber zur kontinuierlichen Füllstanderfassung von Flüssigkeiten in Bypass-Niveaustandsanzeigern
  • Chemie, Petrochemie, Erdgas, Offshore, Schiffbau, Maschinenbau, Energieanlagen, Kraftwerk
  • Prozesswasser- und Trinkwasseraufbereitung, Lebensmittel- und Getränkeindustrie, Pharmaindustrie



Beschreibung

Die Reed-Messwertgeber Typ BLR dienen zur kontinuierlichen Füllstandserfassung von Flüssigkeiten in Verbindung mit Messumformern. Sie arbeiten nach dem Schwimmerprinzip mit magnetischer Übertragung (Permanentmagnet, Reed-Schalter und Widerstandsmesskette) in Dreileiter-Potentiometerschaltung.

Ein in den Schwimmer eingebautes Magnetsystem betätigt mit seinem Magnetfeld durch die Wandung der Bypasskammer sowie des Geberrohres hindurch Reed-Kontakte an einer Widerstandsmesskette. Die dadurch erzeugte Messspannung ist proportional zur Füllstandshöhe.

Die Widerstandsmesskette setzt sich aus Reed-Kontakten und Widerständen zusammen, die auf einer Leiterplatte aufgelötet sind. Je nach Anforderung und Ausführung stehen verschiedene Rasterungen von 5 bis 18 mm zur Verfügung.

Für die Auswahl des optimalen Messwertgebers (Messwertgebertyp, Anschlussgehäuse, elektrischer Anschluss, Geberrohr (Werkstoff und Gesamtlänge), Kontaktraster, Kopftransmitter, Messbereich, Zulassung) bieten wir anwendungstechnische Beratung.

Beratung unter 03303 / 50 40 66

Technische Beratung zum Produkt
