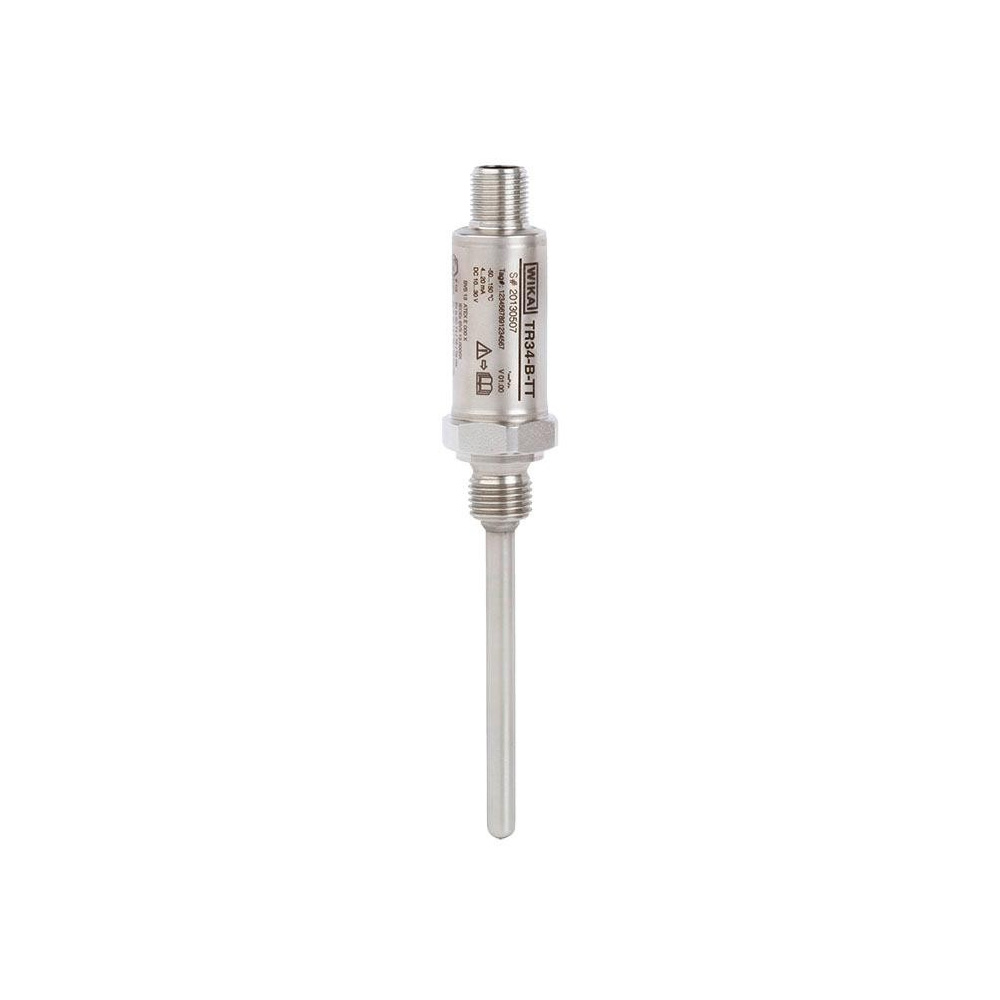

WIKA Typ TR34 Miniatur-Widerstandsthermometer – Zum Einschrauben, explosionsgeschützte Ausführung


  • Eigensichere Ausführung Ex i, sehr kompakte Bauform, hohe Vibrationsbeständigkeit und schnelle Ansprechzeit
  • Mit direktem Sensorausgang (Pt100, Pt1000 in 2-, 3- oder 4-Leiteranschluss) oder integriertem Messumformer mit Ausgangssignal 4 … 20 mA
  • Individuell parametrierbar bei integriertem Messumformer mit kostenloser PC-Konfigurationssoftware WIKAsoft-TT
  • Sensorelement mit Genauigkeitsklasse A nach IEC 60751

Datenblatt
Bedienungsanleitung

Anwendungen

  • Maschinen-, Anlagen- und Behälterbau
  • Antriebstechnik, Hydraulik



Beschreibung

Widerstandsthermometer dieser Typenreihen werden als universelle Thermometer zum Messen von flüssigen und gasförmigen Medien im Bereich -50 … +250 °C [-58 … +482 °F] verwendet. Die Geräte sind eigensicher für den Einsatz in explosionsgefährdeten Bereichen ausgeführt.

Sie sind einsetzbar für Drücke bis 140 bar [2.030 psi] bei Sensordurchmesser 3 mm [0,12 in] und bis 270 bar [3.916 psi] bei Sensordurchmesser 6 mm [0,24 in], abhängig von der Geräteausführung. Alle elektrischen Bauteile sind gegen Feuchtigkeit (IP67 bzw. IP69K) geschützt und vibrationsfest (20 g, abhängig von der Geräteausführung) aufgebaut.

Das Widerstandsthermometer ist mit direktem Sensorausgang oder integriertem Messumformer erhältlich, der individuell über die PC-Konfigurationssoftware WIKAsoft-TT parametriert werden kann. Messbereich, Dämpfung, Fehlersignalisierung nach NAMUR NE 043 und TAG-Nr. sind einstellbar.

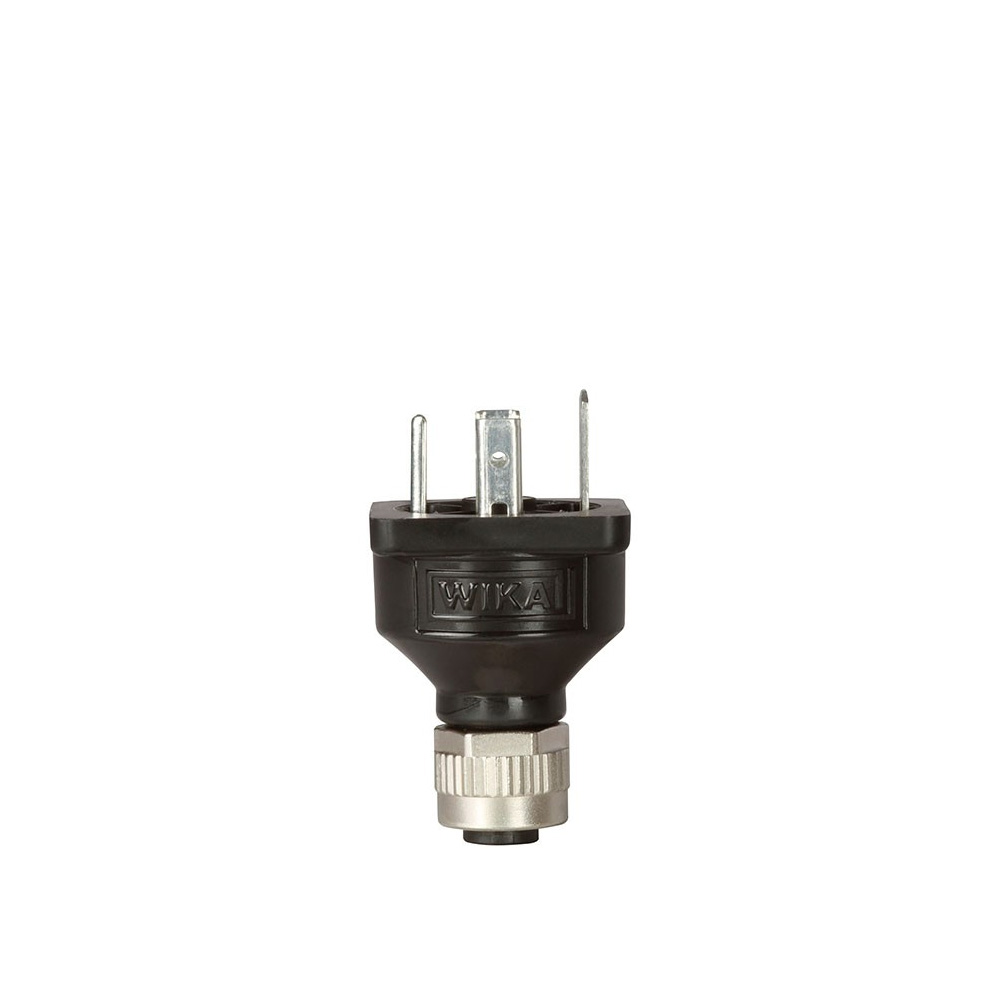

Einbaulänge, Prozessanschluss, Sensor und Schaltungsart sind für die jeweilige Anwendung gemäß Bestellinformation wählbar. Das Widerstandsthermometer Typ TR34 besteht aus einem mehrteiligen Schutzrohr mit festem Prozessanschluss und wird direkt in den Prozess eingeschraubt. Die elektrische Kontaktierung erfolgt mittels Rundstecker M12 x 1. Optional ist ein Adapter zur Kontaktierung mit Winkelstecker gemäß DIN EN 175301-803 erhältlich (Patent, Schutzrecht: 001370985).

Beratung unter 03303 / 50 40 66

Technische Beratung zum Produkt
