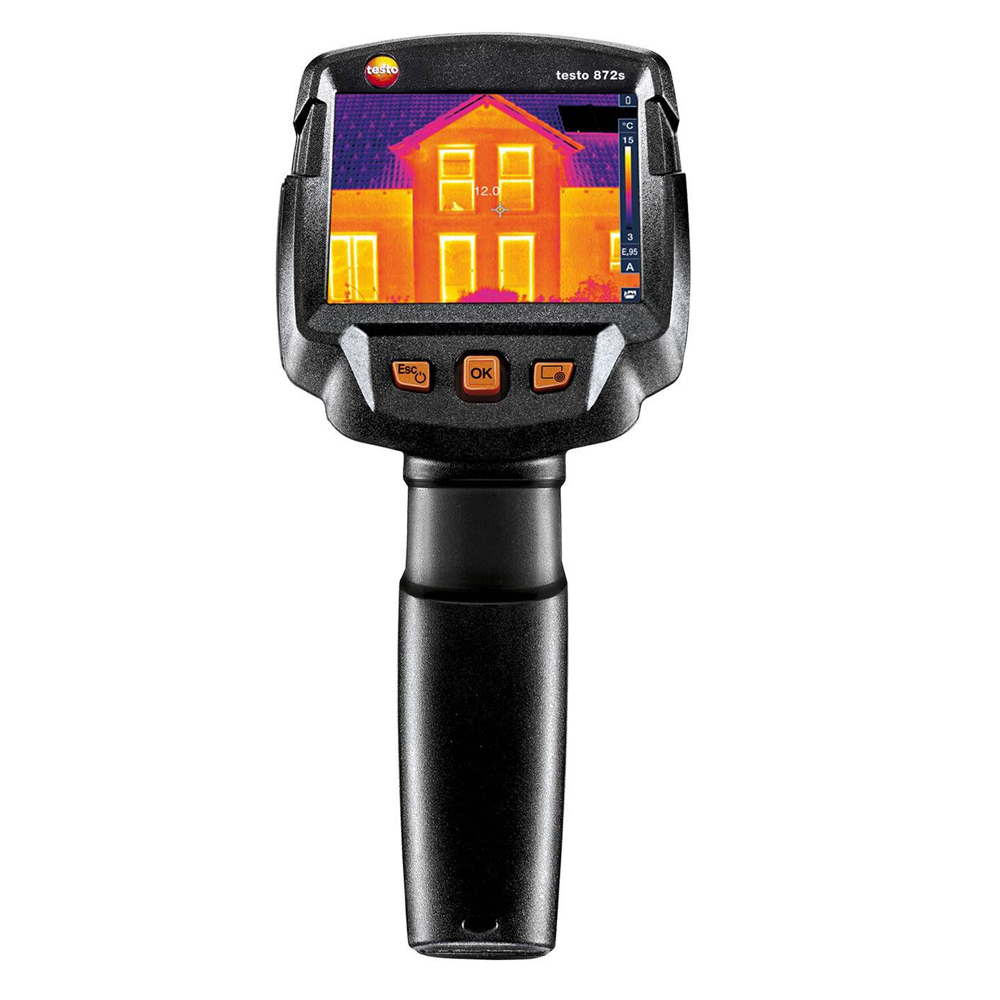

DatenblattDie Wärmebildkamera testo 872s – smart und vernetzt
Die Wärmebildkamera testo 872s gewährleistet eine kabellose Kommunikation mit mobilen Endgeräten via WLAN. Die testo Thermography App für iOS und Android bietet Ihnen die Möglichkeit, vor Ort Berichte zu erstellen, zu versenden sowie online zu speichern und Ihr Smartphone oder Tablet als zweites Display oder Fernbedienung zu nutzen.
Noch aussagekräftigere Wärmebilder liefert die testo 872s in Verbindung mit der kompatiblen Stromzange testo 770-3 und dem Thermo-Hygrometer testo 605i. Beide sind separat erhältlich – bestellen Sie sie einfach gleich mit Ihrer testo 872s. Die Wärmebildkamera integriert die Messergebnisse dieser Messgeräte kabellos via Bluetooth. Mithilfe der ergänzenden Leistungs-, Strom- und Spannungswerte der Stromzange testo 770-3 können gemessene Temperaturen besser interpretiert werden. Messen Sie die Lufttemperatur sowie die Luftfeuchtigkeit mit dem Feuchtemessgerät testo 605i und erkennen Sie schimmelgefährdete Stellen anhand der speziellen Feuchtepalette in der Wärmebildkamera einfach per Ampelprinzip.
Anwendungsgebiete der Wärmebildkamera testo 872s
Schimmelgefährdete Stellen aufspüren, Wärmebrücken lokalisieren, Baumängel auffinden oder überhitzte Verbindungen erkennen. Die Wärmebildkamera testo 872s ist optimal für Anwendungen rund um die tägliche Wartung und Installation in Handwerk und Industrie. Schnell, einfach und zuverlässig für die Instandhaltung und das Aufspüren von Mängeln.
Technische Highlights der Wärmebildkamera testo 872s
Die Wärmebildkamera testo 872s zeichnet sich durch ihre einfache Handhabung und durch ihre hervorragende Bildqualität aus. Sie überzeugt durch ihre technischen Features:
- Höchste Bildqualität durch hohe Auflösung: 76.800 Temperaturmesspunkte für präzise Thermografie. Infrarotauflösung 320 x 240 Pixel – durch integrierte SuperResolution-Technologie auf 640 x 480 Pixel erweiterbar
- Temperaturdifferenzen schon ab 0,05 °C erkennen
- testo Thermography App zur Nutzung mobiler Endgeräte als Zweitdisplay und Fernbedienung oder zum Erstellen, Versenden und online Speichern von Berichten
- Drahtlose Kommunikation dank Bluetooth – so können Sie auch kabellos die Messwerte der kompatiblen Stromzange testo 770-3 und des Thermo-Hygrometers testo 605i integrieren
- Integrierte Digitalkamera und Lasermarker erstellt ein Realbild parallel zum Wärmebild
NEU: Integrierter Laser-Marker – auch als Messpunkt im Wärmebild exakt sichtbar! - Durch eine automatische Hot-Cold-Spot-Erkennung werden kritische Temperaturzustände direkt angezeigt
- Der testo ScaleAssist stellt die Wärmebildskala automatisch optimal ein, so erstellen Sie objektiv vergleichbare und fehlerfreie Wärmebilder zum Beispiel vom Wärmedämmverhalten von Gebäuden
- Mit dem IFOV-Warner wird der Abstand zum Messobjekt / Messfleckgröße ermittelt und der Messfleck auf dem Wärmebild angezeigt – damit vermeiden Sie Messfehler, denn die Kamera zeigt Ihnen genau, was Sie messen können
- Profi-Software zur Bildauswertung am PC
- Wärmebilder können wahlweise als JPEG gespeichert werden

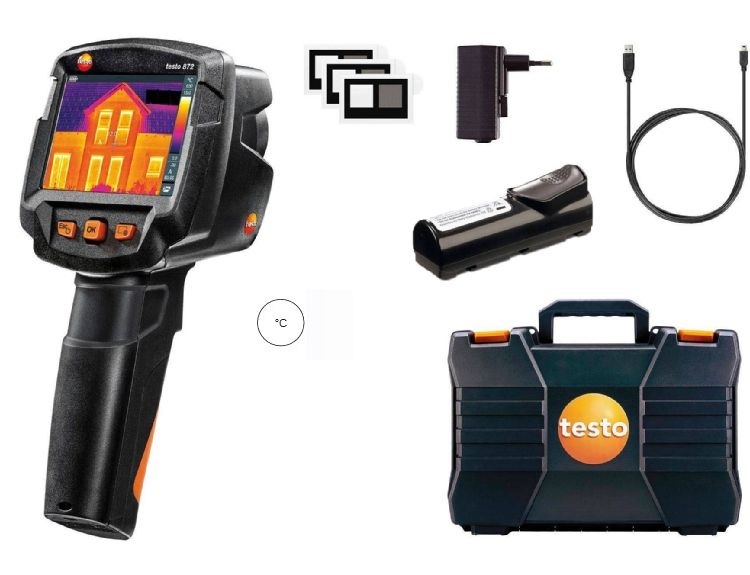

Lieferumfang
Technische Daten
| Normen, Prüfungen, Garantie | |
|---|---|
| EU-/EG-Richtlinen | RED: 2014/53/EU; EMV: 2014/30/EU |
| Bildleistung Infrarot | |
|---|---|
| Infrarotauflösung | 320 x 240 Pixel |
| Thermische Empfindlichkeit | <0.05 °C (50 mK) |
| Sichtfeld | 42° x 30° |
| Minimum Fokusentfernung | <0.5 m |
| Geometrische Auflösung (IFOV) | 2,3 mrad |
| Auflösung SuperResolution | 640 x 480 Pixel |
| IFOV SuperResolution | 1,3 mrad |
| Bildwiederholungsrate | 9 Hz |
| Fokus | Fixfokus |
| Spektralbereich | 7,5 bis 14 µm |
| Bildleistung Visuell | |
|---|---|
| Bildgröße | 5 MP |
| Minimum Fokusentfernung | min. 0.5 m |
| Bilddarstellung | |
|---|---|
| Displaytyp | 8,9 cm (3,5″) TFT, QVGA (320 x 240 Pixel) |
| Digital Zoom | 2x; 4x |
| Anzeigemöglichkeiten | IR-Bild / Echtbild |
| Farben | 10 (Eisen, Regenbogen, Regenbogen HC, Kalt- Heiß, Blau-Rot, Grau, Grau invertiert, Sepia, Testo, Eisen HT) |
| Messung | |
|---|---|
| Messbereich | -30 … +100 °C; 0 … +650°C |
| Genauigkeit | ±2 °C, ±2 % v. Mw. |
| Emissionsgrad | 0.01 … 1 |
| Reflektierte Temperatur | manuell |
| testo ε-Assist | Im Lieferumfang enthalten |
| Messfunktionen | |
|---|---|
| Solar-Modus-manuell | Eingabe des Sonnenstrahlungswertes |
| Analysefunktion | Mittelpunktmessung, Hot-/Cold-Spot Erkennung, Delta T, Bereichsmessung (Min-Max on area) |
| Elektro-Modus – manuell | Eingabe von Strom, Spannung oder Leistung |
| IFOV warner | Im Lieferumfang enthalten |
| Feuchte-Modus – manuell | Im Lieferumfang enthalten |
| testo ScaleAssist | Im Lieferumfang enthalten |
| Feuchtemessung mit Feuchte-Messgerät | Automatische Messwertübertragung des Thermo-Hygrometers testo 605i über Bluetooth (Gerät muss extra bestellt werden) Funkzulassung in EU, EFTA, USA, Kanada, Australien, Türkei) |
| Elektrische Messung mit Stromzange | Automatische Messwertübertragung der Stromzange testo770-3 über Bluetooth (Gerät muss extra bestellt werden) Funkzulassung in EU, EFTA, USA, Kanada, Australien, Türkei) |
| Kameraausstattung | |
|---|---|
| Vollbild-Modus | Im Lieferumfang enthalten |
| JPEG speichern | Im Lieferumfang enthalten |
| Videostreaming (über USB) | über WLAN mit testo Thermography App |
| Standardobjektiv | 42° x 30° |
| Digitalkamera | Im Lieferumfang enthalten |
| Schnittstellen | USB 2.0 Micro B |
| WLAN Connectivity | Kommunikation mit der testo Thermography App Funkmodul BT/WLAN (EU, EFTA, USA, AUS, CDN, TR) |
| Bluetooth | Messwertübertragung von Thermo-Hygrometer testo 605i, Stromzange testo 770-3 (optional) Funkzulassung in EU, EFTA, USA, Kanada, Australien, Türkei |
| Laser (Laserklassifikation 635 nm, Klasse 2) | Laser-Marker |
| Bildspeicherung | |
|---|---|
| Dateiformat Einzelbild | .bmt; .jpg; Exportmöglichkeit in .bmp; .jpg; .png; .csv; .xls |
| Wechselspeicher | Interner Speicher (2.8 GB) |
| Stromversorung | |
|---|---|
| Batterietyp | Schnellladender, vor Ort wechselbarer Li-lon-Akku |
| Einsatzzeit | 4.0 h |
| Netzbetrieb | ja |
| Ladeoptionen | Im Gerät / in Ladestation (optional) |
| Umgebungsbedingungen | |
|---|---|
| Luftfeuchtigkeit | 20 … 80 %rF nicht kondensierend |
| Schutzart des Gehäuses (IEC 60529) | IP54 |
| Vibration | 2G |
| Lagertemperatur | -30 bis +60 °C |
| Betriebstemperatur | -15 bis +50 °C |
| Physikalische Kenndaten | |
|---|---|
| Produkt-/Gehäusematerial | PC – ABS |
| Gewicht | 510 g |
| Abmessungen | 219 x 96 x 95 mm |
| PC-Software | |
|---|---|
| Systemvoraussetzung | Windows® 10; Windows® 8.1 |
| Allgemeine technische Daten | |
|---|---|
| Produktfarbe | schwarz |
| Displaybeleuchtung | hell / normal / dunkel |
Vorbeugende Instandhaltung
Ideal zur Früherkennung von bevorstehenden Störungen oder Defekten an Anlagen und Maschinen: Mit einer Wärmebildkamera Temperaturanstiege zuverlässig feststellen.
- Schnelles Auffinden von kritischen Erwärmungszuständen (sog. HotSpots) im laufenden Betrieb
- Kostspielige Schäden, Stillstände sowie Brandrisiken an Anlagen und Maschinen vermeiden
Elektrische Instandhaltung
- Überprüfung von Schaltschränken, elektrischen Verbindungen, Photovoltaikanlagen
- Erwärmungszustände in Nieder-, Mittel, und Hochspannungsanlagen beurteilen
Mechanische Instandhaltung
- Verschleiß an Maschinen erkennen
- Überprüfung von Motoren, Lagern, Wellen
Baumängel aufspüren und Bauqualität sichern
- Berührungslos mögliche Baumängel aufdecken, Qualität und Ausführung baulicher Maßnahmen nachweisen – mit Hilfe von Wärmebildern
- Luftdichtigkeit von Fenstern und Türen überprüfen
- Dämmfehler und Wärmebrücken in der Gebäudehülle finden
- Schimmelgefährdete Stellen detektieren und visualisieren
Professionelle Energieberatung
- Gebäudehüllen analysieren, Energieeffizienz beurteilen, Energieeinsparpotenziale erkennen mit einer Wärmebildkamera von Testo
- Einfache Erfassung und Dokumentation von Energieverlusten an Gebäuden
- Mangelnde Isolierungen sowie Wärmebrücken berührungslos nachweisen und im Infrarotbild sichtbar machen
- In Kombination mit Blower Door undichte Stellen in Neubauten schnell und einfach lokalisieren
Schimmelbildung vorbeugen
- Schimmelgefährdete Stellen schnell und einfach lokalisieren: Auf dem Kameradisplay werden diese Stellen rot dargestellt, wenn sich die Wärmebildkamera im Feuchtemodus befindet
Heizungen und Installationen einfach überprüfen
- Prüfen von Heizungs- und Klimalüftungssystemen: Mit einer Wärmebildkamera schnell und einfach Unregelmäßigkeiten in der Temperaturverteilung erkennen
- Lokalisierung des Verlaufs von Heizschleifen an Fußbodenheizungen
- Heizkörper auf Verschlackungen überprüfen
- Messen der Vor- und Rücklauftemperatur
Rohrbruch lokalisieren
- Rohrbruch sicher bestimmen mit Hilfe der Wärmebildkamera – ohne unnötig Wände und Fußböden zu beschädigen
- Präzise Lokalisierung von Leckagen in Fußbodenheizungen und anderen unzugänglichen Rohrleitungen z.B. unter Putz
Leckagen an Flachdächern orten
- Detektion von durchfeuchteten Bereichen in der Dachkonstruktion: Anhand von Temperaturunterschieden (wie sie v.a. bei Flachdächern auftreten) zeigen Wärmebildkameras Bereiche auf dem Dach mit eingeschlossener Feuchtigkeit oder beschädigter Isolation
Mehr Zuverlässigkeit bei der Qualitätssicherung und Produktionskontrolle
- Eine Testo-Wärmebildkamera unterstützt bei der Prozesskontrolle und Qualitätssicherung am Produkt
- Fremdkörper in Produktionsprozessen und Anomalien in der Wärmeverteilung von Bauteilen schnell und berührungslos erkennen
- Einfache und schnelle Füllstandsüberwachung bei geschlossenen Flüssigkeitstanks
Sichere Hochtemperatur-Messung
- Hohe Temperaturen aus sicherer Entfernung messen: Einige der Wärmebildkameramodelle von Testo messen mit der Hochtemperatur-Option sogar bis 1200 °C
- Ideal einsetzbar in der industriellen Instandhaltung
- Verschleiß, Isolierungsschäden und Verkokung an Öfen und Pfannen erkennen
- Thermografieren von großen Öfen und Maschinen auf einem Infrarotbild – z.B. Drehrohröfen in der Zementherstellung
