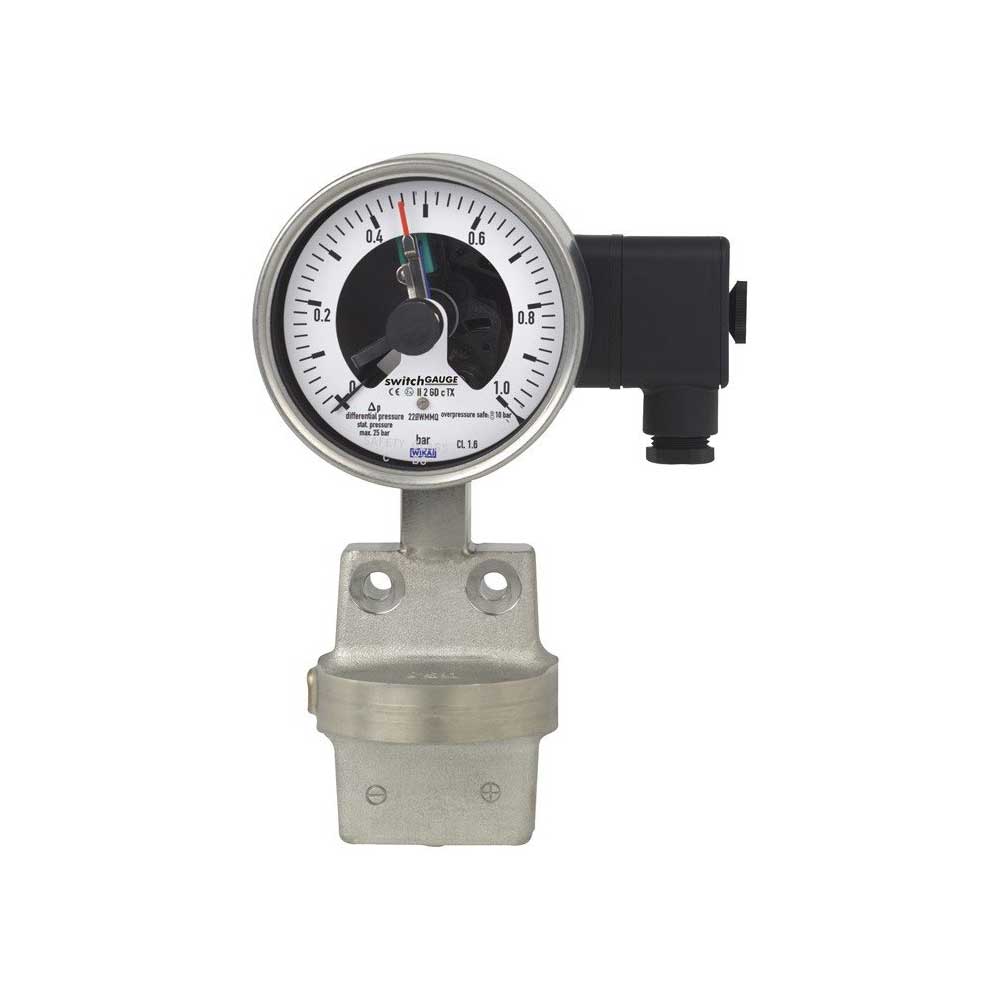

WIKA Typen DPGS43.100, DPGS43.160 Differenzdruckmanometer mit Schaltkontakten Für die Prozessindustrie, vollmetallischer Messstoffraum


  • Differenzdruckmessbereiche ab 0 … 16 mbar
  • Hoher Betriebsdruck (statischer Druck) und hohe Überlastsicherheiten bis 40 bar
  • Auch einsetzbar mit Gehäuseflüssigkeitsfüllung bei hohen dynamischen Druckbelastungen und Vibrationen
  • Geräte mit Induktivkontakten für den Einsatz in explosionsgefährdeten Bereichen
  • Geräte mit Schaltkontakt für SPS-Anwendungen

Datenblatt
Bedienungsanleitung
Bedienungsanleitung

Anwendungen

  • Steuern und Regeln von Prozessen
  • Anlagenüberwachung und Schalten von Stromkreisen
  • Für Messstellen mit erhöhter Differenzdrucküberlast
  • Filter- und Pumpenüberwachung
  • Füllstandsmessung an geschlossenen Behältern



Beschreibung

Überall dort, wo der Prozessdruck vor Ort angezeigt werden muss und gleichzeitig Stromkreise geschaltet werden sollen, findet das switchGAUGE Typ DPGS43.1×0 seinen Einsatz.

Schaltkontakte (Elektrische Grenzsignalgeber) schließen oder öffnen Stromkreise in Abhängigkeit von der Zeigerstellung anzeigender Messgeräte. Die Schaltkontakte sind über den gesamten Skalenbereich einstellbar (siehe DIN 16085) und werden vorwiegend unter dem Zifferblatt, teilweise auch auf dem Zifferblatt, montiert. Unabhängig von der Einstellung ist der Instrumentenzeiger (Istwertzeiger) im gesamten Skalenbereich frei beweglich.
Der Sollwertzeiger lässt sich über einen abnehmbaren Verstellschlüssel in der Sichtscheibe einstellen.

Bei Schaltkontakten mit mehreren Kontakten ist die Einstellung auch auf nur einen Sollwert möglich. Über- oder Unterschreiten des eingestellten Sollwertes durch den lstwertzeiger bewirkt die Auslösung des Schaltvorganges.

Das Differenzdruckmanometer ist nach DIN 16085 gefertigt und erfüllt sämtliche Anforderungen einschlägiger Normen (EN 837-3) und Vorschriften zur Vor-Ort-Anzeige des Betriebsdrucks von Druckbehältern.
Als Schaltkontakte stehen Magnetspringkontakte, Reed-Schalter, Induktivkontakte und Elektronikkontakte zur Verfügung. Induktivkontakte können in Ex-Bereichen eingesetzt werden. Zur Ansteuerung von speicherprogrammierbaren Steuerungen (SPS) können Elektronikkontakte und Reed-Schalter verwendet werden.
