DPI611 pneumatischer Druckkalibrator

ab 4.173,00 €
zzgl. MwSt.

  • 50 % kleiner und 33 % leichter als der DPI 610
  • Erzeugt 0 bis 20 bar / 300 psi in weniger als 30 Sekunden
  • Erzeugt ein Vakuum von 95 %
  • Druckmessung ist doppelt so genau
  • Dreifach verbesserte elektrische Messgenauigkeit
  • Vereinfachte Touchscreen-Oberfläche mit Anwendungs-Dashboard, schneller Aufgabenwahl und Favoriten-Speicherung
  • Schnelle Einrichtung jeder Anwendung in nur drei Berührungen
  • Berechnet PASS/FAIL-Fehler, dokumentiert Ergebnisse und ist kompatibel mit Kalibriersoftware
  • Inklusive einer kostenlosen Lizenz für die Kalibriersoftware 4Sight2 Lite
Datenblatt
Bedienungsanleitung
Zur Anfrageliste hinzufügen

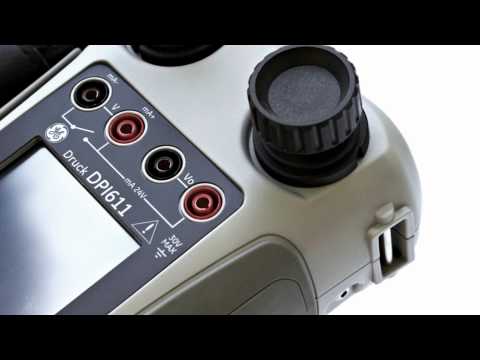

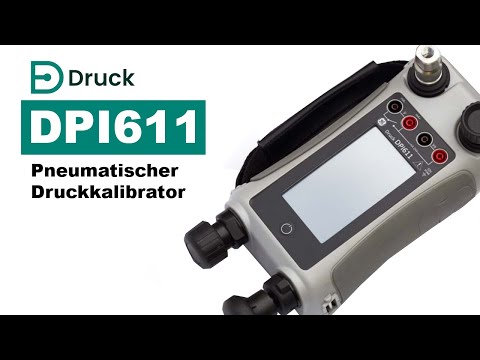

Videos

Der DPI 611 ist das vierte Modell in der bekannten Druck-DPI600-Serie und bietet eine kompakte, leistungsstarke Lösung zur Druckkalibrierung. Mit integriertem Druckgenerator, elektrischer Messung und modernen Touch-Bedienelementen ist der DPI 611 ideal für den mobilen Einsatz in der Instandhaltung, Kalibrierung und Fehlerdiagnose – präzise, robust und einfach zu bedienen.

Highlights und Vorteile

  • 50 % kleiner und 33 % leichter als der Vorgänger DPI 610
  • Erzeugt 0 bis 20 bar / 300 psi in weniger als 30 Sekunden
  • Erzeugt bis zu 95 % Vakuum
  • Zweifach höhere Druckgenauigkeit im Vergleich zur Vorgängerserie
  • Dreifach bessere elektrische Messgenauigkeit
  • Intuitive Bedienung mit Touchscreen und anwendungsorientiertem Dashboard
  • Automatisierte Kalibrierverfahren mit PASS/FAIL-Auswertung
  • Datenspeicherung von bis zu 100.000 Messpunkten
  • Kostenlose 4Sight2 Lite Lizenz inklusive

Typische Einsatzbereiche

  • Druck- und elektrische Kalibrierung im Feld oder Labor
  • Wartung und Fehlersuche an Druckmessgeräten, Transmittern, Schaltern
  • Automatisierte Kalibrierungen mit Software-Anbindung

Erweiterte Funktionen

  • Step- & Ramp-Funktionen: für Transmittertests und dynamische Messungen
  • Nudge-Funktion: Feinsteuerung des Ausgangssignals per Tasten
  • Schaltertest: Automatisierte Erfassung von Schaltpunkten und Hysterese
  • Dichtheitsprüfung: Automatischer Test inkl. Leckratenbestimmung
  • Max/Min: Erfassung und Auswertung von Spitzenwerten
  • Relief-Ventiltest: Erfassung des Ansprechdrucks
  • Skalierung: Anzeige in Prozesswerten (z. B. mA als %)

Benutzerfreundlichkeit

  • Dashboard-Oberfläche für schnellen Zugriff auf Anwendungen
  • TASK-Menü für vordefinierte Prüfsequenzen
  • FAVORITEN-Speicher für wiederkehrende Aufgaben
  • Integrierte Hilfe mit Anschlussdiagrammen und Benutzerhandbuch

Schnittstellen & Konnektivität

  • USB Typ A und Mini-B (Datenübertragung & Stromversorgung)
  • Kompatibel mit Druck 4Sight2 Software zur papierlosen Kalibrierung
  • Anschluss von IDOS-Druckmodulen über Adapter möglich

Lieferumfang & Zubehör (Auswahl)

  • G1/8” und 1/8” NPT Adapter
  • Handriemen, Testleitungen, Batterien
  • Transportkoffer (optional)
  • Externe Druckmodule PM700E (optional)
  • RTD-Interface für PT100-Temperaturfühler (optional)

Technische Daten (Auszug)

Kategorie Details
Druckbereich −1 bis 20 bar (−14.5 bis 300 psi)
Genauigkeit 0,0185 % FS, Gesamtunsicherheit über 1 Jahr: 0,025 %
Vakuum Bis zu 95 %
Display 4,3″ Farb-Touchscreen, 480 × 272 px
Elektrische Messgrößen mA, mV, V, Schaltkontakte, Loop Power
Stromversorgung 8 × AA-Batterien, Laufzeit 18–26 h
Speicher 8 GB interner Speicher
Schutzart IP54 (staub- und spritzwassergeschützt)
Temperaturbereich −10 °C bis +50 °C
Gewicht 1,96 kg (inkl. Batterien)
Modell

DPI611
Druckbereich

05G: für -1 bis 1 bar / -14,5 bis 15 psi Relativdruckbereich, 07G: für -1 bis 2 bar / -14,5 bis 30 psi Relativdruckbereich, 10G: für -1 bis 7 bar / -14,5 bis 100 psi Relativdruckbereich, 11G: für -1 bis 10 bar / -14,5 bis 150 psi Relativdruckbereich, 13G: für -1 bis 20 bar / -14,5 bis 300 psi Relativdruckbereich

Weitere Dokumente

DPI611 pneumatischer Druckkalibrator
611 2
Beratung unter 03303 / 50 40 66

Technische Beratung zum Produkt
