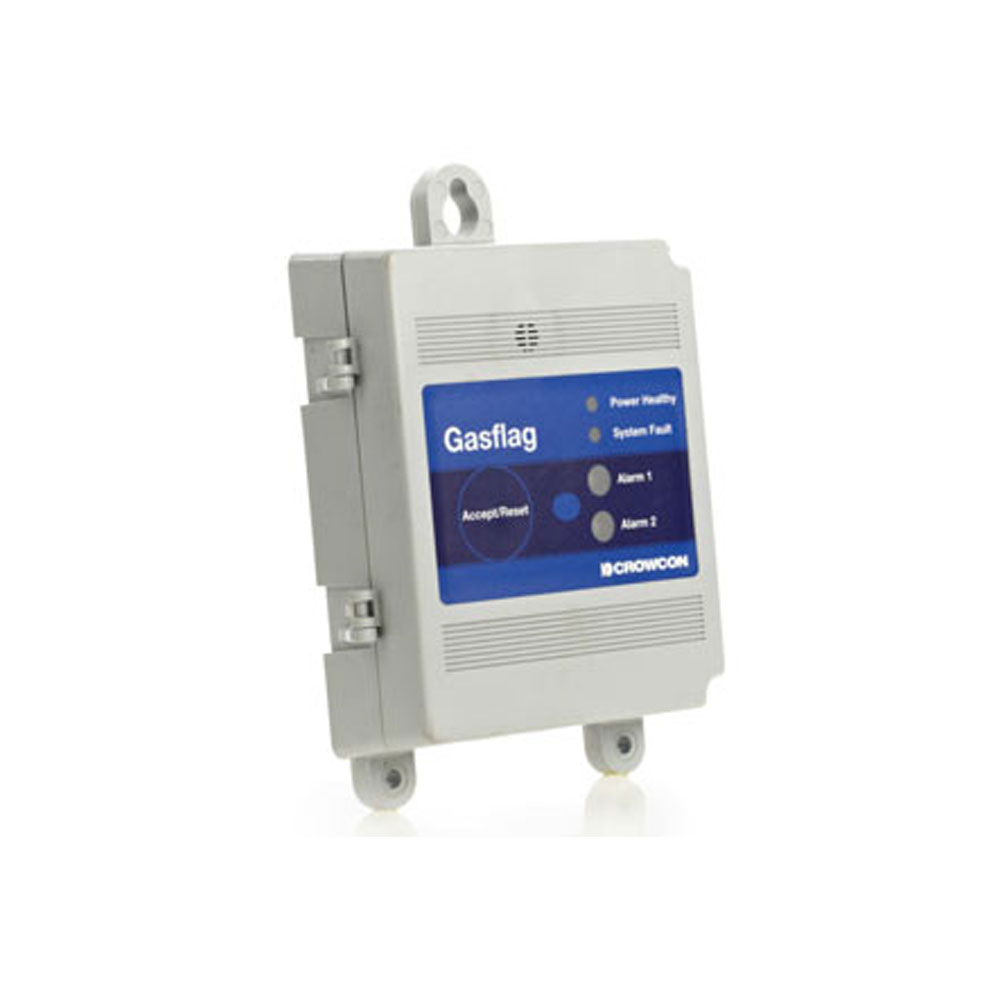

DatenblattGasflag ist ein Gasdetektor-Steuerpult für die Überwachung aller 4-20mA-Detektoren für brennbare, toxische oder Sauerstoffgase. Gasflag eignet sich ideal für leichte industrielle oder kommerzielle Anwendungen, wie z.B. LPG-Überwachung auf Garagenvorplätzen, Chlordetektion in Schwimmbad-Dosierräumen oder Methandetektion in Kesselräumen.
Gasflag verfügt über einen lauten Signalton, helle LED-Anzeigen und Relais zum Schalten externer Geräte wie akustische und optische Alarme oder Ventile.
Spezifikationen
| Größe | 210 H x 145 B x 46 T mm (8,25 x 5,75 x 1,75 Zoll) |
| Gewicht | <500 g (1.1 lb) |
| Material des Gehäuses | ABS |
| Anschluss des Sensors | Zwei- oder dreiadrige Verbindung zum Sensor über abgeschirmtes Kabel |
| Betriebsspannung | 13-28 V dc |
| Art der Eingabe | 4-20 mA Senke oder Quelle (wählbar) |

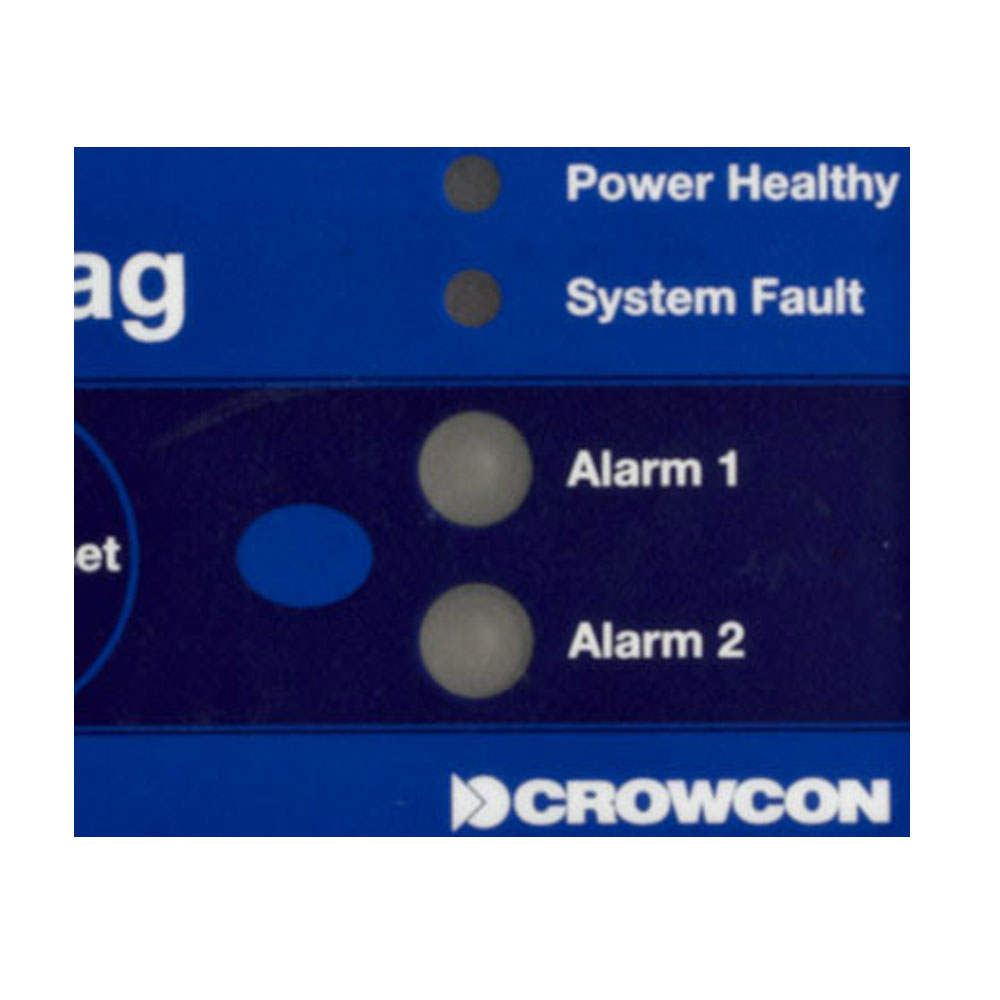

| Panel-Anzeige | Power Healthy Grüne LED Systemfehler Gelbe LED Alarm 1 & Alarm 2 Rote LEDs |
| Fehlerstrom | <3 mA and >23.5 mA (overrange fault) |
| Betriebstemperatur | -20°C bis +70°C (-4°F bis +158°F) |
| Lagerung | -25°C bis +65°C (-13°F bis +149°F) |
| Luftfeuchtigkeit | 0-99% RH, nicht kondensierend |
| Hysterese des Auslösepunkts | Alarmhysterese auf ca. 0,5 mA eingestellt Störungshysterese auf ca. 0,2 mA eingestellt |
| Reaktionszeit | Time to alarm <1 second |
| Verbindungen | Klemmen für Kabel mit einem Querschnitt von 0,5 bis 2,5 mm2 |
| Relaisausgänge | Einpoliger Umschalter zur Verwendung mit Gleichstromsignalen Die Relaiskontakte sind für 1 A bei 30 V Gleichstrom ausgelegt. |
| Normen | EMC EN50270 |
| Schutz des Grades | IP20 |
