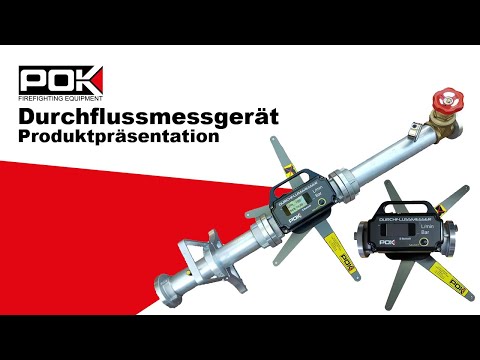

Hydrantenprüfgerät (mobiler Hydrantentester)



Mobiles Messgerät zur schnellen Leistungsprüfung von Über- und Unterflurhydranten. Ermittelt und dokumentiert Ruhedruck, Fließdruck und Volumenstrom direkt an der Entnahmestelle – ideal für Feuerwehren, Netzbetreiber, Wasserversorger, Kommunen und Dienstleister.

• Jährliche Überprüfung von Hydranten zur Sicherstellung ihrer Funktionsfähigkeit als Löschwasserquelle und zur Einhaltung von Brandschutzvorschriften
• Schnelle Vor-Ort-Messung mit klaren Kennwerten (Ruhe-/Fließdruck, Volumenstrom)
• Dokumentationsfähig für Leistungs- und Zustandsnachweise
• Robuste Ausführung für den Einsatz im Feld
• Kompatibel mit Über- und Unterflurhydranten; übliche Anschlüsse z. B. Storz-B
• Optional: Einbindung eines Systemtrenners gemäß DVGW-Praxis
• Tragegriffe und ausklappbare Füße

Material	Aluminium-Legierung, glasfaserverstärkter Kunststoff
Max. Arbeitsdruck	16 bar / 230 PSI
Arbeitstemperatur	10 °C bis 60 °C
Spritzwasserschutz	IP 65
Durchflussbereiche	DN 40 (1.5″): 100 l/min bis 1.000 l/min  |  Ein- und Ausg. Storz C/52  Art.-Nr.: 31955 DN 65 (2.5″): 300 l/min bis 2.500 l/min  |  Ein- und Ausg. Storz B/75  Art.-Nr.: 31956 DN 80 (3″): 500 l/min bis 3.000 l/min  |  Ein- und Ausg. Storz B/75  Art.-Nr.: 31957 DN 100 (4″): 1000 l/min bis 5.000 l/min  |  Ein- und Ausg. Storz A/110  Art.-Nr.: 31958
Messgenauigkeit	ca. 1 – 1,5 % (innerhalb der Messbereiche)
Durchflussanzeige	l/min oder GPM (Voreinstellung bei Bestellung), Grafik-Display in m³/h oder m³, Grafik-Display
Druckanzeige	bar oder psi (Voreinstellung bei Bestellung)
Stromversorgung	Akku Lithium-Ion 3,7 V 1.800 mAh, mit Netzladegerät
Zubehör (extra bestellen)	Bluetooth 2.1 RS485 / RS232 Datenübertragung Ladegerät für Zigarettenanzünder (optional) Druckvernichter Passende Beruhigungsstrecken für Ein- und Auslauf

Messgrößen

• Ruhedruck: Leitungsdruck ohne Entnahme
• Fließdruck: Druck während der Entnahme
• Volumenstrom (l/min): Abgabeleistung des Hydranten bei definiertem Druck
• Mindestrestdruck: Nachweiswert zur Beurteilung der Netzsicherheit

Normen & Praxisbezug

• DVGW W 405 / W 392: Löschwasserbereitstellung über das Trinkwassernetz (Planung / Grundlagen) und Prüfintervalle
• DVGW W 405-B1: Entnahme durch die Feuerwehr inkl. Vorgaben zum Trinkwasserschutz (Systemtrenner / Rückflussverhinderung)
• DIN EN 14384 / DIN EN 14339: Produktnormen für Über- bzw. Unterflurhydranten (Anforderungen / Prüfungen)
• DIN 14462: Planung, Betrieb und Inspektion nicht-öffentlicher Löschwasseranlagen (z. B. in Gebäuden) | jährliche Prüf- und Dokumentationspflicht



Hinweis: Das Gerät dient der Messung und Dokumentation; die Bewertung erfolgt auf Basis der o. g. Regelwerke bzw. lokaler Vorgaben des Versorgers.

Kategorie	Durchflussmenge	Gleichzeitigkeit	Min. Fließdruck	Max. Fließdruck	Max. Ruhedruck
Wandhydrant S	24 l/min	2	2 bar	8 bar	12 bar
Wandhydrant F	100 l/min	3	3 bar	8 bar	12 bar
Wandhydrant F	200 l/min	3	4,5 bar	8 bar	12 bar
Überflurhydrant DN80	800 l/min	Nach Brandschutzkonzept		8 bar	12 bar
Überflurhydrant DN100	1600 l/min	Nach Brandschutzkonzept	1,5 bar	8 bar	12 bar
Unterflurhydrant DN80	800 l/min			8 bar	12 bar
