Vorgeschlagenes Verfahren
Schritt 1: Bohren Sie ein Loch mit dem 9/32-Zoll-Bohrer.
Schritt 2: Reiben Sie das Loch mit der 5/16-Zoll-Reibahle auf.
Schritt 3: Konsultieren Sie die Montagelochzeichnung und berechnen Sie die Tiefe, die für das 0,451/0,458 Zoll Loch erforderlich ist, um eine Mindestlänge von 0,225 Zoll des Lochs mit 5/16 Zoll (0,312 Zoll) Durchmesser zu lassen. Bohren Sie mit dem speziellen 29/64-Zoll-Pilotbohrer bis zur oben berechneten Tiefe und lassen Sie möglicherweise einen kleinen Überschuss übrig, der in Schritt 7 entfernt werden muss.
Schritt 4: Bohren Sie bei Bedarf mit dem 17/32-Zoll-Bohrer, sodass etwa 1 Zoll der Lochlänge von 29/64 Zoll übrig bleibt.
Schritt 5: Gewindeschneiden Sie mit dem Gewindebohrer 1/2 – 20 (Gewindebohrer mit konischer Neigung) so tief wie möglich, ohne auf die abgeschrägte Sitzfläche zu treffen, die durch den Pilotbohrer erzeugt wurde.
Schritt 6: Tippen Sie mit 1/2 – 20 bis zur endgültigen Tiefe
UNF Bodenablasshahn.
Schritt 7: Untersuchen Sie die Auflagefläche der Befestigungsbohrung. Wenn es durch den Klopfvorgang markiert wurde, retuschieren Sie es mit
der Pilotbohrer.
Druckaufnehmer-Montagebohrung Werkzeugsatz

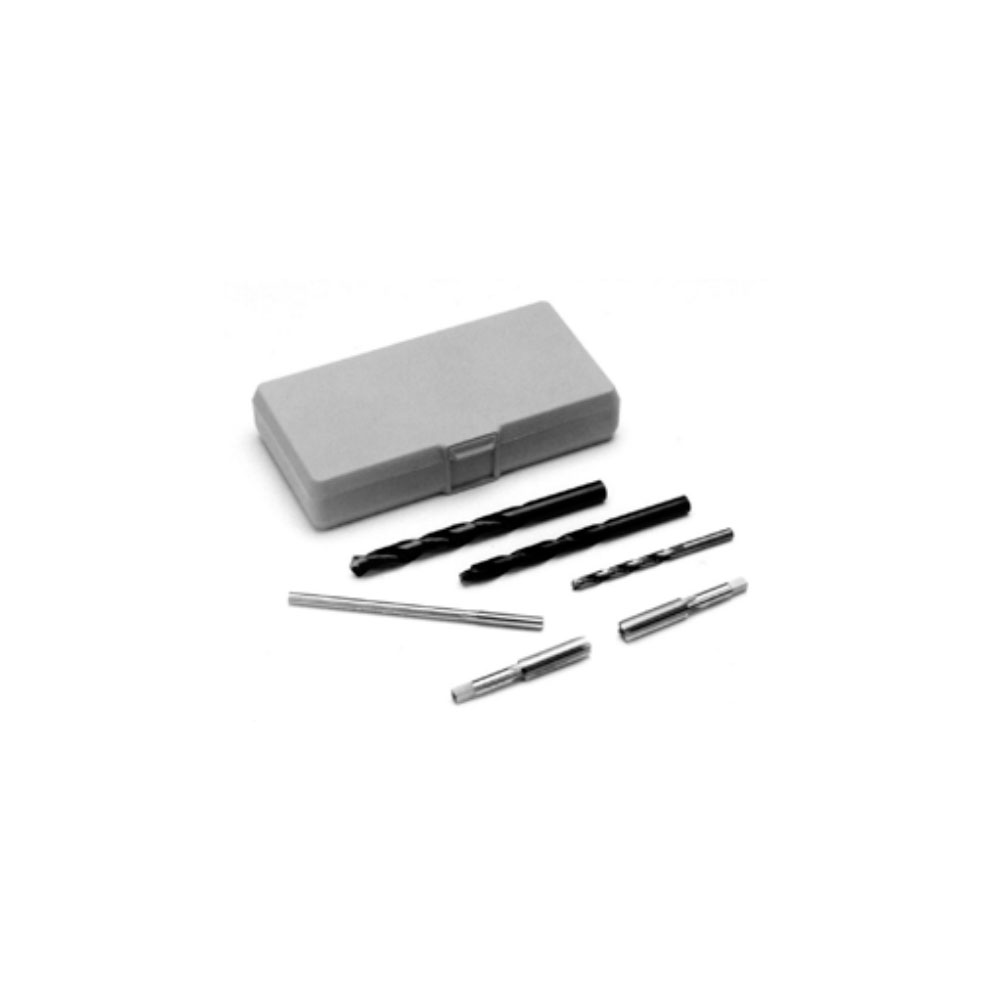

Das Dynisco Montageloch-Bearbeitungswerkzeug-Kit für Messwandler enthält alle erforderlichen Bohrer und Gewindebohrer, um eine standardmäßige 1/2 – 20 UNF Messwandler-Montagebohrung und den 45-Grad-Sitz vorzubereiten. Alle in diesem Set enthaltenen Werkzeuge sind aus hochwertigem, hochfestem Werkzeugstahl gefertigt. Bei der Verwendung der richtigen Geschwindigkeiten und Vorschübe, Schmiermittel und einer Methode zur Sicherstellung einer kontinuierlichen Ausrichtung jedes fortschreitenden Werkzeugs sollte darauf geachtet werden. M10- und M18-Kits sind ebenfalls erhältlich.
