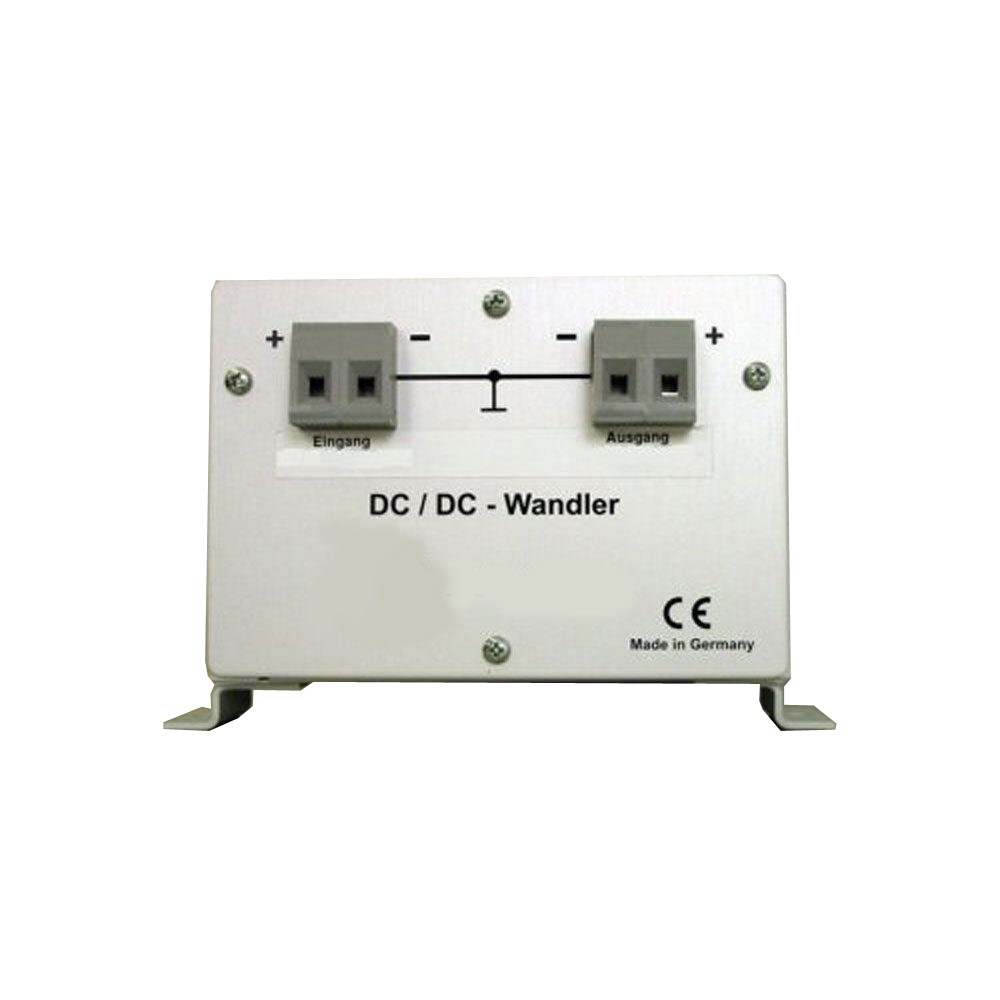

2238.6 DC-DC Wandler 6V / 12V – 20A Ausgangsspannung folgt proportional der Eingangsspang

6VDC /12VDC – 20A

Datenblatt

Typ	2238.6
Kurzdaten	6VDC /12VDC – 20A
Beschreibung	DC-DC Wandler 6V / 12V – 20A Ausgangsspannung folgt proportional der Eingangsspang
Eingangsspannung	DC 5,5V – 8V
Trennung Eingang/Ausgang	nicht galvanisch getrennt
Ausgangsspannung	12V
Ausgangsstrom	max.20A
Ausgangsstrom Dauer
Ausgangsleistung	120 W
Dauerleistung
Kurzeitbelastbarkeit
CV-Stabilität Last 0-100%
CV-Restwelligkeit Ueff	25mV
Ausregelzeit	1,5ms
Leerlaufstromaufnahme	<60mV
Anschluss Eingang	Klemme VDFK 4
Anschluss Ausgang	Klemme VDFK 4
Geräte-Eigenschaften	kurzschlußgeschützt, keine galvanische Trennung, kompakter Aufbau, mit Befestigungswinkel
Kühlung	geschalteter Lüfter
Gewicht	ca.1,8 kg
Gehäuse	Stahlblechgehäuse mit Alu Frontplattte und Rückwand
Abmessungen	120 x 95 x 210
Schutzgrad/Klasse	IP 30 / III
Farbe	RAL 7035
Stabilität Ua bei Änderung Ue
Sonstiges	gemeinsame Masse mit Gehäuse verbunden, Übertemperaturschutz
